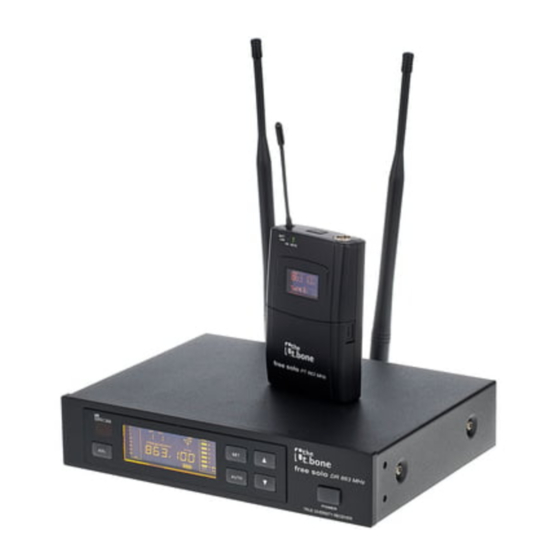

thomann the t.bone free solo PT Notice D'utilisation
Système sans-fil uhf
Masquer les pouces
Voir aussi pour the t.bone free solo PT:
- Notice d'utilisation (56 pages) ,
- Notice d'utilisation (48 pages) ,
- Notice d'utilisation (56 pages)
Publicité
Liens rapides
Publicité
Manuels Connexes pour thomann the t.bone free solo PT
Sommaire des Matières pour thomann the t.bone free solo PT
- Page 1 free solo PT Système sans-fil UHF...
- Page 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Allemagne Téléphone : +49 (0) 9546 9223-0 Internet : www.thomann.de 06.07.2023, ID : 296201, 296204, 296206, ... (V7)
- Page 3 Table des matières Table des matières Remarques générales..........................6 1.1 Informations complémentaires..................... 7 1.2 Conventions typographiques......................7 1.3 Symboles et mots-indicateurs....................... 8 Consignes de sécurité........................... 10 Performances............................13 Installation et mise en service......................15 4.1 Informations générales........................15 4.2 Récepteur............................16 4.3 Émetteur..............................
- Page 4 Table des matières Câbles et connecteurs........................... 40 Dépannage..............................43 Protection de l’environnement......................46 free solo PT Système sans-fil UHF...
- Page 5 free solo PT Système sans-fil UHF...
- Page 6 à l’acheteur. Nos produits et notices d’utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d’utilisation disponible sous www.thomann.de. free solo PT Système sans-fil UHF...
- Page 7 Remarques générales 1.1 Informations complémentaires Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants : Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger. Recherche par Utilisez dans la version électronique la fonction de recherche pour mot-clé...
- Page 8 Remarques générales Inscriptions Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique. Exemples : bouton [VOLUME], touche [Mono]. Instructions Les différentes étapes d'une instruction sont numérotées consécutivement. Le résultat d'une étape est en retrait et mis en évidence par une flèche. Exemple : Allumez l’appareil.
- Page 9 Remarques générales Terme générique Signification DANGER ! Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée. REMARQUE ! Cette association du symbole et du terme générique renvoie à...
- Page 10 Consignes de sécurité Consignes de sécurité Utilisation conforme Cet appareil sert à la transmission sans fil des signaux sonores entre microphones ou instru‐ ments d’une part, et entre pupitres de mixage, amplificateurs ou enceintes actives d’autre part. Utilisez l’appareil uniquement selon l’utilisation prévue, telle que décrite dans cette notice d’utilisation.
- Page 11 Consignes de sécurité REMARQUE ! Conditions d’utilisation L’appareil est conçu pour une utilisation en intérieur. Pour ne pas l’endommager, n’exposez jamais l’appareil à des liquides ou à l’humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. Utilisez l’appareil seu‐ lement sous les conditions d’environnement indiquées dans le chapitre «...
- Page 12 Consignes de sécurité REMARQUE ! Formation possible de taches Le plastifiant contenu dans les pieds en caoutchouc de ce produit peut éventuellement réagir avec le revêtement du support et provoquer des taches sombres qui ne partent pas. En cas de doute, ne posez pas les pieds en caoutchouc directement sur le support et utilisez une sous-couche appropriée si nécessaire, p.ex.
- Page 13 Performances Performances Le système sans-fil UHF convient particulièrement aux transmissions de son professionnelles, lors d’événements par exemple, sur les scènes de musique rock, au théâtre et dans le domaine musical ou dans les discothèques. Votre système sans-fil UHF free solo PT se compose des éléments suivants : Récepteur Diversity 9,5 pouces : –...
- Page 14 Canaux disponibles préprogrammé dans chaque groupe the t.bone free solo PT 600 MHz (n° art. 296201) the t.bone free solo PT 823 MHz (n° art. 296204) the t.bone free solo PT 863 MHz (n° art. 296206) the t.bone free solo PT 660 MHz (n° art. 380970) free solo PT Système sans-fil UHF...
- Page 15 Installation et mise en service Installation et mise en service 4.1 Informations générales Sortez l’appareil de son emballage et vérifiez soigneusement l’absence de tout dommage avant de l’utiliser. Veuillez conserver l’emballage. Utilisez l’emballage d’origine ou vos propres emballages particulièrement appropriés au transport ou à l’entreposage afin de protéger l’ap‐ pareil des secousses, de la poussière et de l’humidité...
- Page 16 être notifiée à l'auto‐ rité compétente. Vous trouverez de plus amples informations sous http://www.thomann.de. Veillez en fonctionnement à ce que l’émetteur et le récepteur ne soient pas réglés sur le même canal.
- Page 17 Installation et mise en service Raccordement de l’alimentation électrique REMARQUE ! Alimentation électrique externe L’appareil est alimenté en électricité à partir d’un bloc d’alimentation externe. Avant de raccorder le bloc d’alimentation externe, contrôlez si la tension indiquée sur le bloc d’alimentation correspond à la tension de votre réseau d’alimentation local et si la prise de courant est équipée d’un disjoncteur différentiel.
- Page 18 Installation et mise en service Raccordement et mise en ser‐ Connectez l’une des sorties audio du récepteur au pupitre de mixage ou à votre amplificateur. vice de la liaison audio Assurez-vous de n’utiliser qu’une des deux sorties du récepteur, car des interférences pour‐ raient apparaître dans le cas contraire.
- Page 19 Connexions et éléments de commande Connexions et éléments de commande 5.1 Récepteur Face avant & DATA SYNC 18 .18 free solo FREQUENCY 888 888 AUTO AUTO POWER TRUE DIVERSITY RECEIVER ö free solo PT Système sans-fil UHF...
- Page 20 Connexions et éléments de commande 1 [POWER] | Appuyez sur l’interrupteur pendant quelques secondes pour allumer ou éteindre l’appareil. Tous les réglages entrepris auparavant sont enregistrés, même si l’appareil est coupé et débranché du réseau électrique. 2 Récepteur infrarouge 3 [ADL] | Démarre la synchronisation des réglages avec l'émetteur. 4 Écran 5 [SET] | Ouvre le menu.
- Page 21 Connexions et éléments de commande Face arrière D.C 12-18V 500mA FREQ. BALANCED UNBALANCED ANTENNA-B ANTENNA-A 863~865MHz OUTPUT OUTPUT 9 [DC 12-18V] | Prise de raccordement du bloc d’alimentation à enficher. Si vous utilisez un autre bloc d’alimentation, tenez compte de la tension correcte, de la polarité de la fiche et de la puissance consommée. 10 [BALANCED OUTPUT] | Fiche XLR comme sortie de signal audio symétrique pour une liaison directe avec un pupitre de mixage, un amplificateur ou un appareil enregistreur.
- Page 22 Connexions et éléments de commande 11 [UNBALANCED OUTPUT] | Prise jack en 6,35 mm comme sortie de signal audio asymétrique pour une liaison directe avec un pupitre de mixage, un amplificateur ou un appareil enregistreur 12, 13 [ANTENNA-B], [ANTENNA-A] | Antennes UHF syntonisées. Le récepteur évalue le signal radio en provenance des deux antennes et sélectionne le signal présentant la meilleure qualité...
- Page 23 Connexions et éléments de commande Écran 18 .18 - 10 FREQUENCY 888 888 - 15 - 20 - 25 - 30 AUTO 15 [GP] | Indique le groupe de fréquences réglé. 16 [CH] | Informe sur le canal réglé. | Indique que l’appareil est verrouillé pour éviter des modifications involontaires. free solo PT Système sans-fil UHF...
- Page 24 Connexions et éléments de commande | Indique que le récepteur ne reçoit aucun signal, p.ex. parce que l’émetteur est en arrêt, la connexion est inter‐ rompue ou le canal change actuellement. 19 [A/B] | Signale laquelle des deux antennes est utilisée actuellement pour la transmission du signal. 20 [SQ] | Indique le niveau réglé...
- Page 25 Connexions et éléments de commande 5.2 Émetteur BATT MUTE 838 000 FREQUENCY GAIN 31 Écran 32 Antenne 33 [MUTE] | Indique que l'appareil est rendu silencieux. free solo PT Système sans-fil UHF...
- Page 26 Connexions et éléments de commande 34 [BATT LOW] / [ON] | Clignote lorsque l'état de charge des piles est trop bas. 35 [SET] | Ouvre le menu. 36 Touches | Incrémente ou décrémente la valeur actuellement affichée. 37 Support pour deux piles mignon (AA, LR06), 1,5 V ou des accumulateurs correspondants. 38 [IR] | Senseur infrarouge 39 INPUT | Mini-fiche XLR pour le raccordement à...
- Page 27 Connexions et éléments de commande 51 [FREQUENCY] / [GP] / [CH] Selon l'option de menu sélectionnée : Affichage de la fréquence associée à la combinaison réglée formée par le groupe de fréquences et le canal. FREQUENCY 838 000 Affichage du groupe de fréquences et du canal réglés. | Indique que l’appareil est verrouillé...
- Page 28 Utilisation Utilisation 6.1 Récepteur Sélection d'une fréquence Appuyez sur [SET]. ð L'affichage [GP] clignote. Utilisez les touches fléchées pour sélectionner le groupe de fréquences. Appuyez sur [SET] pour confirmer la sélection. ð L'affichage [CH] clignote. Utilisez les touches fléchées pour sélectionner un canal au sein du groupe de fréquences réglé.
- Page 29 Utilisation Synchronisation de l'émetteur avec le récepteur Ouvrez l'émetteur pour dégager le senseur infrarouge. Appuyez sur [ADL]. L'affichage [IR] clignote. Approchez en dix secondes le senseur infrarouge de l'émetteur de l'interface infrarouge du récepteur. Une fois la synchronisation terminée, l'affichage [IR] cesse de clignoter. ð...
- Page 30 Utilisation Réglage de la commande squelch Appuyez sur [SET] jusqu'à ce que la zone [SQ] clignote sur l'écran. Utilisez les touches fléchées pour régler la valeur souhaitée. La valeur actuelle s'affiche sur le côté droit de l'écran. Appuyez sur [SET] pour confirmer la sélection. ð...
- Page 31 Utilisation Verrouillage et déverrouillage des touches Appuyez sur [SET] jusqu'à ce que le symbole s'affiche. ð Toutes les touches sauf l'interrupteur principal sont verrouillées. Pour déverrouiller les touches, appuyez sur [SET] jusqu'à ce que le symbole disparaisse. ð Les touches ont à nouveau leur fonction originale. 6.2 Émetteur Les touches de commande de l'appareil se trouvent derrière le couvercle de la face avant.
- Page 32 Utilisation Sélection d'une fréquence Si vous ne voulez pas synchroniser l'émetteur avec le récepteur par le biais de l'interface infra‐ rouge, vous pouvez également régler le groupe de fréquence configurable (User Bank) à la main. Appuyez sur [SET] à plusieurs reprises jusqu'à ce que la valeur clignote dans le champ [GP] de l'écran.
- Page 33 Utilisation Réglage du gain de l'émetteur Appuyez sur [SET] à plusieurs reprises jusqu'à ce que le chiffre clignote dans le champ [GAIN] de l'écran. Utilisez les touches fléchées pour modifier le gain de l'émetteur en pas de 3 dB (-6 dB, -3 dB, 0 dB, +9 dB).
- Page 34 Utilisation Verrouillage des touches Appuyez sur jusqu'à ce que le symbole s'affiche. ð Toutes les touches sauf l'interrupteur principal sont verrouillées. Déverrouillage des touches Pour déverrouiller les touches, appuyez sur jusqu'à ce que le symbole cesse d'appa‐ raître. ð Les touches ont à nouveau leur fonction originale. free solo PT Système sans-fil UHF...
- Page 35 Données techniques Données techniques 7.1 Récepteur Nombre max. des systèmes utilisés en parallèle 8 systèmes Connexions d'entrée Alimentation électrique Prise d’entrée pour bloc d'alimentation externe Connexions de sortie Signal audio Fiche XLR, symétrique Prise jack en 6,35 mm, asymétrique Ajustement du niveau de sortie 3/0/-5/-10/-15/-20/-25/-30 dB and mute Plage de fréquences 823…832 MHz...
- Page 36 Données techniques Tension d'alimentation 12 V Fusible 0,5 A Alimentation électrique Bloc d’alimentation externe, 100 - 240 V 50/60 Hz Tension de service 12 V / 1000 mA, polarité positive à l'intérieur Bloc d'alimentation Courant secondaire 0,5 A Tension secondaire 12 V Polarité...
- Page 37 Données techniques Informations complémentaires Canaux de guitare Technologie de transmission Analogique Type d’émetteur Émetteur de poche Type de récepteur Stationnaire Antenne escamotable Système de charge Batterie intégrée Convertisseur d’antenne appro‐ Disponible en option (n° art. 177448) prié Accessoires Câble guitare, kit de montage en rack, boîtier de transport en plastique fournis 7.2 Émetteur Plage de fréquences 823…832 MHz...
- Page 38 Bande UHF (600 MHz…1,8 GHz) Bande de fréquences the t.bone free solo PT 600 MHz (n° art. 296201) : 596 MHz…620 MHz the t.bone free solo PT 823 MHz (n° art. 296204) : 823 MHz…832 MHz the t.bone free solo PT 863 MHz (n° art. 296206) : 863 MHz…865 MHz the t.bone free solo PT 660 MHz (n°...
- Page 39 Données techniques Ecart de crête ± 55 kHz Réponse en fréquence NF 60 Hz…18 kHz Distorsion harmonique < 0,5 % Alimentation électrique 2 piles mignon (AA, LR06, 1,5 V) ou accumulateurs correspondants Portée de la connexion infrarouge pour la syn‐ 80 mm chronisation entre l’émetteur et le récepteur.
- Page 40 Câbles et connecteurs Câbles et connecteurs Préambule Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience sonore parfaite soit garantie. Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières.
- Page 41 Câbles et connecteurs Fiche jack bipolaire en 6,35 mm (mono, asymétrique) Signal Terre Fiche jack bipolaire en 6,35 mm (mono, symétrique) Signal (en phase, +) Signal (en opposition de phase, –) Terre Fiche XLR (symétrique) Masse, blindage Signal (en phase, +) Signal (en opposition de phase, –) Blindage au boîtier de la fiche (option) free solo PT...
- Page 42 Câbles et connecteurs Mini-connexions XLR pour Une mini-fiche XLR sert d’entrée au signal sur le récepteur. Le dessin et le tableau montrent le entrée du signal sur l’émetteur brochage mini-fiche XLR. Masse Signal positif (+), point chaud Signal négatif (–) free solo PT Système sans-fil UHF...
- Page 43 Dépannage Dépannage Nous mentionnons ci-après quelques problèmes susceptibles de se produire en fonctionne‐ ment. Vous trouverez sous ce point quelques propositions de dépannage simple : free solo PT Système sans-fil UHF...
- Page 44 Dépannage Symptôme Remède Pas de son 1. Vérifiez l’alimentation en tension de l’émetteur et du récepteur. 2. Assurez-vous que l’émetteur et le récepteur fonctionnent sur la même gamme de fréquence. La gamme de fréquences est indiquée sur les appareils. 3. Emetteur et récepteur, sont-ils tous deux réglés sur le même canal ? 4.
- Page 45 Dépannage Si vous ne réussissez pas à éliminer le dérangement avec les mesures proposées, veuillez con‐ tacter notre centre de service. Vous trouverez les coordonnées de contact sur le site www.thomann.de. free solo PT Système sans-fil UHF...
- Page 46 Protection de l’environnement Protection de l’environnement Recyclage des emballages Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des embal‐ lages. Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu’ils soient recyclés. Tenez compte des remarques et des symboles sur l’emballage.
- Page 47 Protection de l’environnement Recyclage de votre ancien appa‐ reil Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques. Recyclez ce produit par l’intermédiaire d’une entreprise de recyclage agréée ou les services de recyclage communaux.
- Page 48 Remarques free solo PT Système sans-fil UHF...
- Page 49 Remarques free solo PT Système sans-fil UHF...
- Page 50 Remarques free solo PT Système sans-fil UHF...
- Page 52 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
