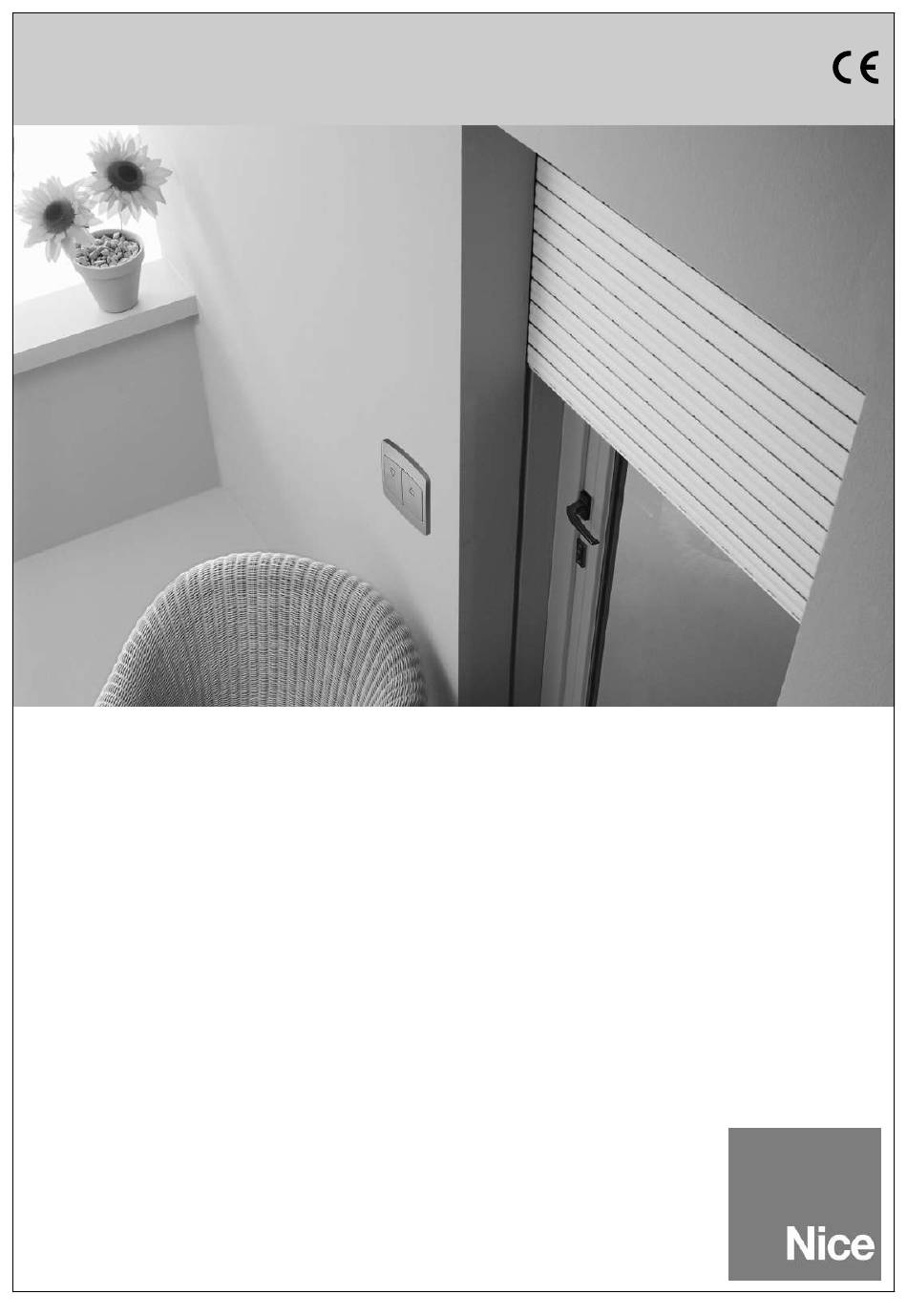

Nice Kit ET30F
Instructions et avertissements
pour l'installation et l'utilisation
Attention: pour la sécurité des personnes, il est important
de respecter ces instructions. Instructions importantes pour la
sécurité; conserver ces instructions.
