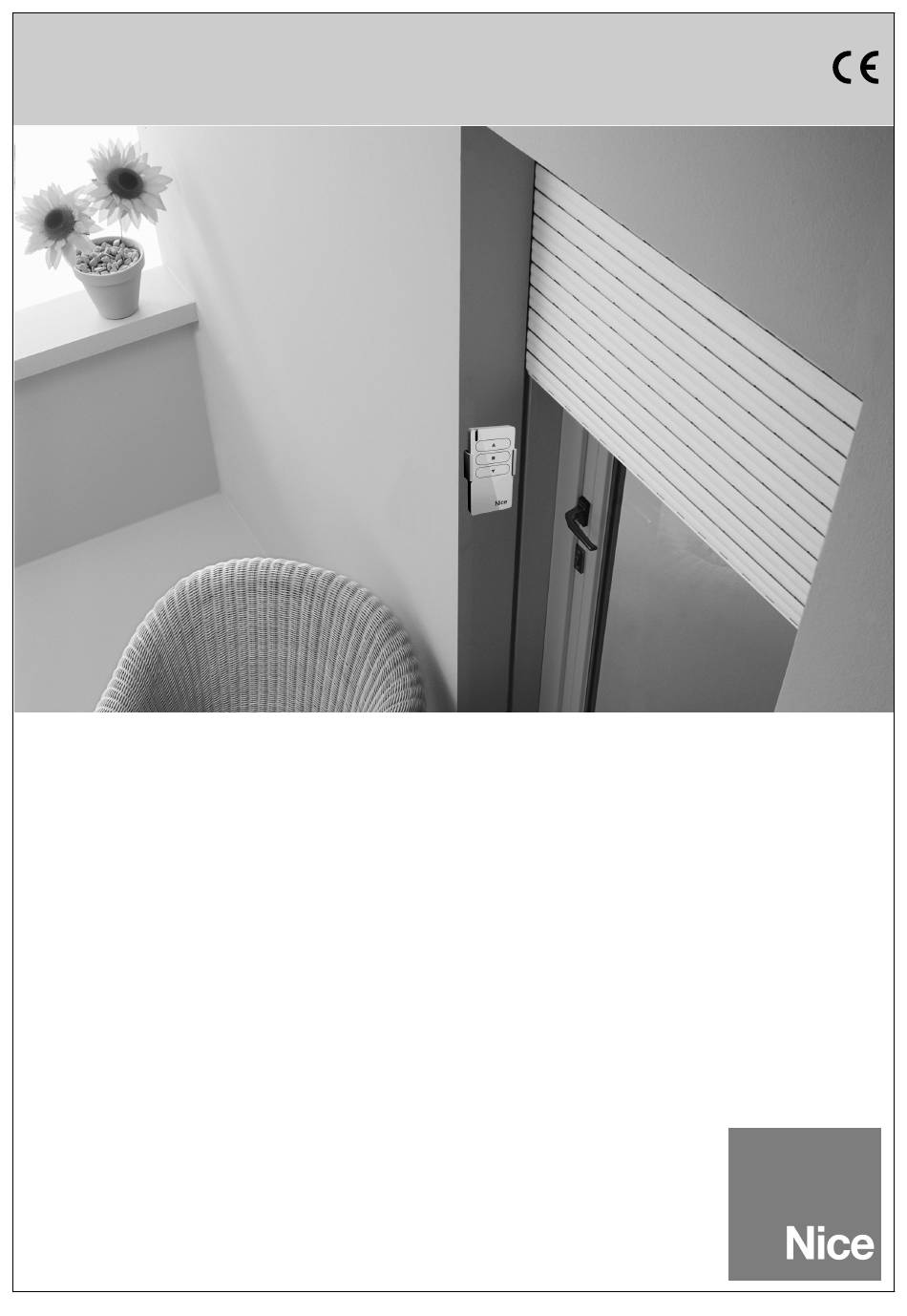

- Page 1 Nice Kit ET30R Instructions et avertissements pour l’installation et l’utilisation Attention: pour la sécurité des personnes, il est important de respecter ces instructions. Instructions importantes pour la sécurité; conserver ces instructions.
- Page 3 Le tube d’enroulement octogonal équipé du moteur tubulaire se fixe à l’inté- rieur du caisson (qui se trouve au dessus du volet roulant) à l’aide des compo- [ a ] - Tube d’enroulement de 1200 mm équipé du moteur tubulaire sants fournis dans le kit.
- Page 4 Précisions relatives à la capacité de soulèvement du Kit ET30R: Il faut noter que le kit ET30FR permet la motorisation d’un volet dont le tablier pèse 56 kg maximum pour une hauteur de 2500 mm maximum. Ces capacités de soulèvement ne prennent pas en compte d’éventuels frotte- ments excessifs.
- Page 5 03. Si une seule longueur de tube suffit, le couper à la longueur nécessai- re.—Couper le tube avec précaution sur la base de la longueur du tube déter- minée précédemment (voir PHASE 3), sans déformer le profil à l’extrémité. Attention ! - Afin de ne pas endommager le moteur qui équipe le tube et permettre l’introduction de la calotte télescopique, la longueur du tube équipé...
- Page 6 Attention ! - Pendant toutes les opérations de fixation de la tête du moteur au caisson, faire en sorte que le tube soit toujours supporté côté opposé (côté calotte télescopique) afin que la tête du moteur une fois fixée ne subisse aucun effort de torsion.
- Page 7 08. Introduire la calotte télescopique dans le tube (fig. 13). Durant l’opéra- tion aligner la rainure (d) présente sur la calotte avec la saillie (c) présent à l’intérieur du tube d’enroulement. 11. Pour accrocher le tablier au tube d’enroulement, fixer les verrous auto- matiques au tube en positionnant les ressorts de fixation dans les emplace- ments prévus sur les verrous en correspondance avec les lumières rectangu- laires pratiquées sur le tube (fig.
