PRE REQUIS POUR LE CABLAGE
PRE REQUIS POUR LE CABLAGE
1.
Câble électrique 220V AC courant
alternatif (3 fils LNE 1.5m²)†
2.
Câble interphone relié à l'habitation (nl +
6 fils).
3.
Câble de réception radio (3 fils 0,5mm²
câble toron).
4.
Clé ouverture/interrupteur piéton (si
nécessaire) (3 fils 0,5mm² câble toron)
n1 = nombre de fils requid pour l'interphone.
† Les câbles écran sont toujours recommandés car ils protègent mieux de la foudre - relier à la terre un bout de
l'écran.

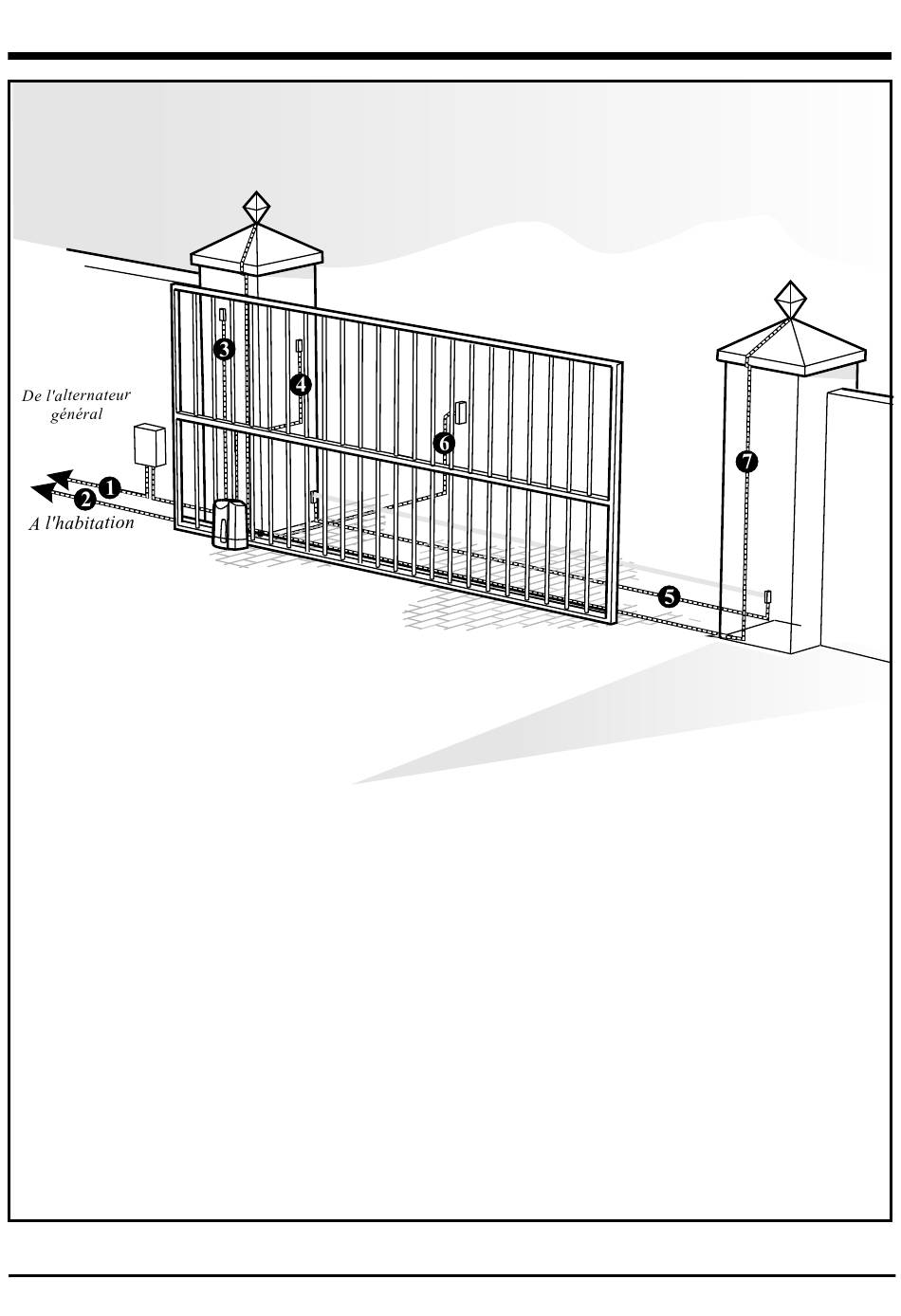

Schéma 9 Pré requis du câblage
LEGENDE
5.
Cellule photo électrique ou barrière de
sûreté (se nécessaire) (3 fils 0,5mm câble
toron)
6.
Câble interphone (n2+2 fils 0,5mm câble
toron) vers l'interphone du portail.
7.
Câble électrique 220V AC pour
l'éclairage (3 fils LNE 0,5mm si la
charge n' excède pas 400W)
n2 = nombre de fils requis pour l'interphone.
Page 18
