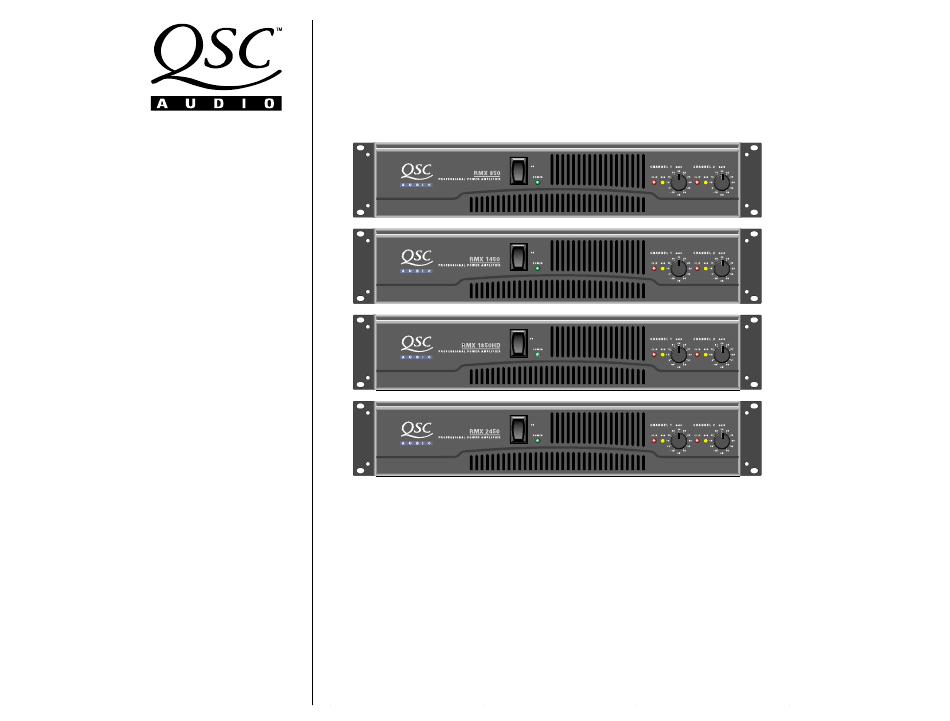

- Page 1 ¨ RMX 850 ¨ RMX 1450 ¨ RMX 1850HD User Manual ¨ RMX 2450 Manuel de l’utilisateur Bedienhandbuch Manual del Usuario *TD-000085-00* ™ R M X S e r i e s A m p l i f i e r s TD-000085-00 Rev.
- Page 2 Explanation of Explication des Erklärung der Explicación de graphical symbols symboles graphiques Bildsymbole símbolos The lightning flash with arrowhead Le symbole éclair avec pointe de Das Blitzzeichen innerhalb eines El rayo dentro de un tríangulo symbol, within an equilateral flèche à l'intérieur d'un triangle gleichseitigen Dreiecks warnt den equilátero alerta al usuario de la triangle, is intended to alert the user...
-
Page 3: Table Des Matières
TABLE OF CONTENTS TABLE DES MATIÈRES INHALTSVERZEICHNIS TA B L A D E L A S M AT E R I A S Explanation of graphical symbols ....... 2 CONNECTIONS ..........15–17 Instrument amplification ........21 Explication des symboles graphiques CONNEXIONS Amplification d'instrument Erklärung der Bildsymbole... - Page 4 © Copyright 1999, 2001 QSC Audio Products, Inc. QSC® is a registered trademark of QSC Audio Products, Inc. “QSC” and the QSC logo are registered with the U.S. Patent and Trademark Office. All other trademarks are the property of their respective owners.
-
Page 5: Introduction
RMX 850, RMX 1450, RMX 1850HD, La série se compose de quatre RMX 1450, el RMX 1850HD y el and RMX 2450. aus vier Typen: RMX 850, RMX 1450, modèles; le RMX 850, le RMX 1450, RMX 2450. RMX 1850HD, und RMX 2450. -

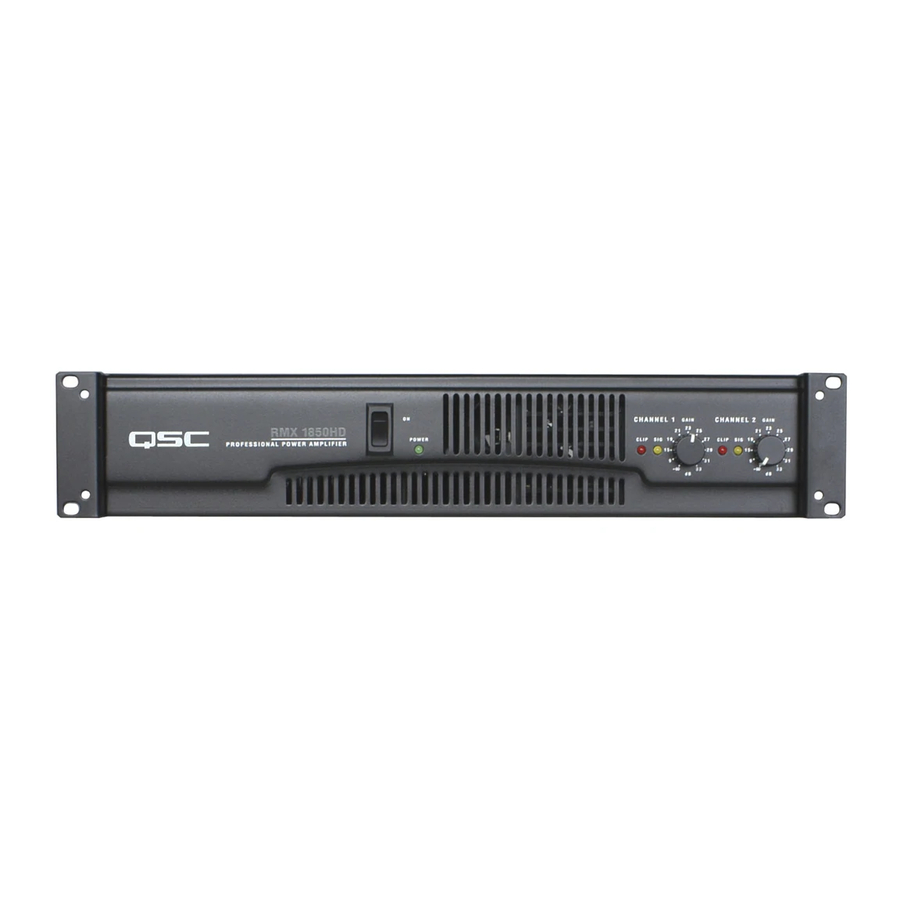

Page 6: Front Panel
E I N F Ü H R U N G I N T R O D U C C I Ó N I N T R O D U C T I O N A V A N T - P R O P O S Front panel Panneau avant Vorderseite... -
Page 7: Rear Panel
E I N F Ü H R U N G I N T R O D U C C I Ó N I N T R O D U C T I O N A V A N T - P R O P O S Rear panel Panneau arrière Rückseite... -
Page 8: Features & Setup
FEATURES & SETUP CARACTÉRISTIQUES AUSSTATTUNG & CARACTERÍSTICAS ET LEUR UTILISATION E I N S T E L L U N G E N A J U S T E S Clip limiter Limiteur d'écrêtement Clip Limiter Limitador de picos WHAT IT IS DESCRIPTION BESCHREIBUNG ¿QUÉ... -
Page 9: Input Filter
FEATURES & SETUP CARACTÉRISTIQUES AUSSTATTUNG & CARACTERÍSTICAS ET LEUR UTILISATION E I N S T E L L U N G E N A J U S T E S Input filter Filtres d'entrée Eingangsfilter Filtro de entrada WHAT IT IS DESCRIPTION BESCHREIBUNG ¿QUÉ... -
Page 10: Parallel Input Mode
FEATURES & SETUP CARACTÉRISTIQUES AUSSTATTUNG & CARACTERÍSTICAS ET LEUR UTILISATION E I N S T E L L U N G E N A J U S T E S Parallel input mode Modo de entradas paralelas Mode entrées parallèles Parallelbetrieb ¿QUÉ... -
Page 11: Bridge Mono Mode
FEATURES & SETUP CARACTÉRISTIQUES AUSSTATTUNG & CARACTERÍSTICAS ET LEUR UTILISATION E I N S T E L L U N G E N A J U S T E S Bridge mono mode Mode ponté mono Monobrückenbetrieb Modo puenteado en mono ¿QUÉ... -
Page 12: What Are The Differences Among Stereo, Parallel Input, And Bridge Mono Modes
FEATURES & SETUP CARACTÉRISTIQUES AUSSTATTUNG & CARACTERÍSTICAS ET LEUR UTILISATION E I N S T E L L U N G E N A J U S T E S Stereo, bi-amp, 2-channel Modes stéréo, parallèle What are the differences Unterschiede zwischen ¿Cuáles son las diferen- among Stereo, Parallel... - Page 13 FEATURES & SETUP CARACTÉRISTIQUES AUSSTATTUNG & CARACTERÍSTICAS Bridge mono ET LEUR UTILISATION E I N S T E L L U N G E N A J U S T E S BRIDGE MONO MODE MODE PONTÉ MONO MONOBRÜCKENBETRIEB MODO PUENTEADO EN MONO Ce mode combine la puissance des Diese Betriebsart addiert die volle Este modo combina la capacidad...
-
Page 14: Installation
E I N B A U I N S T A L L A T I O N I N S T A L L A T I O N I N S T A L A C I Ó N Den Verstärker in einen Rack Rack mounting of the amplifier is Le montage de l’amplificateur dans... -
Page 15: Connections
C O N N E C T I O N S C O N N E X I O N S A N S C H L Ü S S E C O N E X I O N E S Inputs Entrées Eingänge... -
Page 16: Speakon™ Outputs
C O N N E C T I O N S C O N N E X I O N S A N S C H L Ü S S E C O N E X I O N E S CH 1 CH 2 NPUT IMPEDANCE: 12K BALANCED INPUT PINOUTS... -
Page 17: Binding Post Outputs
C O N N E C T I O N S C O N N E X I O N S A N S C H L Ü S S E C O N E X I O N E S Binding post outputs Bornes à... -
Page 18: Operation
O P E R A T I O N U T I L I S A T I O N B E T R I E B O P E R A C I Ó N Interrupteur Netzschalter Interruptor de encendio AC power switch d'alimentation CA Before applying power, check all... -
Page 19: Fan Cooling
O P E R A T I O N U T I L I S A T I O N B E T R I E B O P E R A C I Ó N Fan cooling Ventilation Ventilación Lüfterkühlung Le ventilateur à... -
Page 20: Aplicaciones
A P P L I C A T I O N S A P P L I C A T I O N S A N W E N D U N G S - A P L I C A C I O N E S Mono mix B E I S P I E L E Sound reinforcement... -
Page 21: Instrument Amplification
A P P L I C A T I O N S A P P L I C A T I O N S A N W E N D U N G S - A P L I C A C I Ó N E S B E I S P I E L E Instrument amplification Amplification... -
Page 22: Troubleshooting
TROUBLESHOOTING D É P A N N A G E FEHLERBEHEBUNG BUSQUEDA DE AVERÍAS Problem: no sound Problème: pas de son Problem: kein Ton Problema: no hay sonido ➤ ➤ ➤ ➤ ➤ INDICATION: POWER ➤ ➤ ➤ ➤ ➤ INDICATION: DEL "POWER" ➤... - Page 23 TROUBLESHOOTING D É P A N N A G E FEHLERBEHEBUNG BUSQUEDA DE AVERÍAS No sound Pas de son Kein Ton No hay sonido (continued) (suite) (Fortsetzung) (continuación) ➤ ➤ ➤ ➤ ➤ INDICATION: SIGNAL LED ➤ ➤ ➤ ➤ ➤ INDICATION: DEL SIGNAL ➤...
- Page 24 TROUBLESHOOTING D É P A N N A G E FEHLERBEHEBUNG BUSQUEDA DE AVERÍAS Problem: no sound Problème: pas de son Problem: kein Ton Problema: no hay sonido ➤ ➤ ➤ ➤ ➤ INDICATION: CLIP LEDs ➤ ➤ ➤ ➤ ➤ INDICATION: DEL CLIP ➤...
-
Page 25: Problem: Distorted Sound
TROUBLESHOOTING D É P A N N A G E FEHLERBEHEBUNG BUSQUEDA DE AVERÍAS Problem: distorted Problème: son Problem: Verzerrungen Problema: sonido sound distortionné distorsionado ➤ ➤ ➤ ➤ ➤ INDICATION: CLIP LED ➤ ➤ ➤ ➤ ➤ INDICATION: DEL CLIP ➤... -
Page 26: Troubleshootingd É P A N N A G E
TROUBLESHOOTING D É P A N N A G E FEHLERBEHEBUNG BUSQUEDA A V E R Í A S Problème: ronflement Problem: Brummen • Déplacez les câbles et/ou les • Bewegen Sie die Ver-kabelung appareils du système afin de und Eingangsquellen hin und her, Problema: zumbidos localiser les sources de bruit. - Page 27 S P E C I F I C AT I O N S S P É C I F I C AT I O N S TECHNISCHE DATEN ESPECIFICACIONES RMX 850 RMX 1450 RMX1850HD RMX 2450 OUTPUT POWER in watts FTC: 20 Hz–20 kHz @ 0.1% THD, both channels driven...
-
Page 28: Spécifications
S P E C I F I C AT I O N S S P É C I F I C AT I O N S TECHNISCHE DATEN ESPECIFICACIONES RMX 850 RMX 1450 RMX1850HD RMX 2450 LOAD PROTECTION Turn-on/turn-off muting... -
Page 29: Warranty Information
Décharge Atención Disclaimer Haftungserklärung QSC Audio products, Inc. ne peut QSC Audio Products, Inc., no es QSC Audio Products, Inc. is not QSC Audio Products, Inc. haftet nicht être tenu responsable de tout responsable por daños a las bocinas, liable for any damage to speakers, für Schäden an Lautsprechern,... -
Page 30: Dirección Y Teléfono
N U M É R O S N U M M E R N Mailing address / Adresse postale / Postanschrift / Dirección postal: QSC Audio Products, Inc. 1675 MacArthur Boulevard Costa Mesa, CA 92626-1468 USA Telephone Numbers / Numéros de téléphone / Telefonnummern / Números de teléfono: Main Number / Numéro principal / Hauptnummer / Número principal... - Page 32 QSC Audio Products, Inc. 1675 MacArthur Boulevard Costa Mesa, California 92626 USA “QSC” and the QSC logo are registered with the U.S. Patent and Trademark Office. ©1999, 2001 QSC Audio Products, Inc.
- Page 33 19- When installing equipment into rack, distribute the units evenly. Otherwise, hazardous conditions could be created by an uneven weight distribution. *TD-000231-00* TD-000231-00 revA Rack Mounted Amplifier Safety Insert ©2006 QSC Audio Products, Inc. QSC Audio Products, Inc. 1675 MacArthur Boulevard Costa Mesa, California 92626 USA...
- Page 34 14- Debe mantenerse una conexión a tierra fiable del equipo montado en bastidor. 15- Use sólo piezas/accesorios especificados por QSC Audio Products, Inc. 16- Desenchufe el aparato durante tormentas eléctricas o cuando no lo vaya a usar durante periodos prolongados de tiempo.
-
Page 35: Précautions Importantes Et Explication Des Symboles
14- La fiabilité de la mise à la terre du matériel monté sur bâti doit être maintenue. 15- Utiliser uniquement les accessoires spécifiés par QSC Audio Products, Inc. 16- Débrancher l'appareil en cas d'orage électrique ou lorsqu'il est inutilisé pendant longtemps. - Page 36 13. Das Gerät nur an einen Versorgungsstromkreis mit vorschriftsmäßiger Nennleistung anschließen. 14. Rackmontierte Geräte müssen jederzeit zuverlässig geerdet sein. 15. Nur von QSC Audio Products, Inc. spezifiziertes Zubehör verwenden. 16. Das Netzkabel des Geräts während Gewittern oder wenn es längere Zeit nicht benutzt werden wird, von der Steckdose abziehen.
