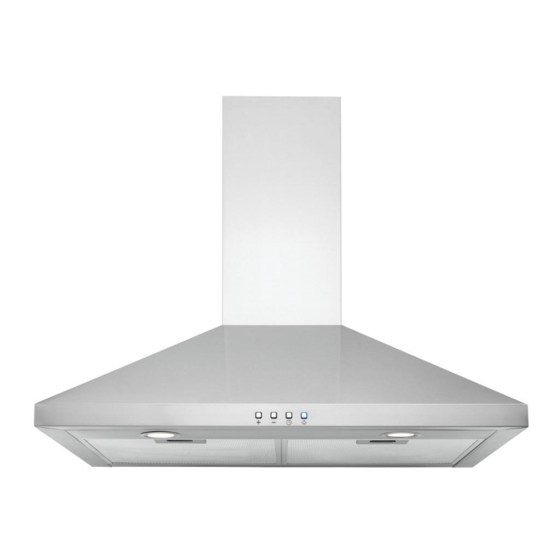

- Page 1 WWW.NUTONE.COM CHIMNEY RANGE HOOD NW830SS INSTALLATION, USE AND CARE MANUAL Serial number: 99046155 rev. A...
- Page 2 Clean ventilating fans frequently. Grease should not be allowed 9. To reduce the risk of fire and electrical shock, the NuTone NW8 to accumulate on fan, filters or in exhaust ducts.
- Page 3 TABLE OF CONTENTS 1. P ......3 9. D ......6-7 REPARE INSTALLATION UCT CONNECTION 2.
- Page 4 3. WIRING INSTALLATION WARNING Electrical wiring must be done by qualified person(s) in accordance with all applicable codes and standards. This range hood must be properly grounded. Turn off electrical power at service entrance before wiring. GROUNDING INSTRUCTIONS This appliance must be grounded. In the event of an electrical short circuit, grounding reduces the risk of electric shock by providing an escape wire for the electric current.
- Page 5 5. INSTALL UPPER FLUE MOUNTING BRACKET EILING Center the upper flue mounting bracket with the center line previously ENTER OF INSTALLATION drawn in step 4 and place it flush with the ceiling. Make sure that the slots of the upper flue bracket point down. Use the upper flue mounting bracket as a template to mark the position of its screws.
- Page 6 9. DUCT CONNECTION ERTICALLY DUCTED INSTALLATION Plug hood power cord into the outlet. Slide a 6” round metal duct section over the adapter/damper on the hood. Use metal foil duct tape to seal the joint. HJ0157 ORIZONTALLY DUCTED INSTALLATION Plug hood power cord into the outlet. Measure and install 6” round metal ductwork to wall cap and 90°...
- Page 7 9. DUCT CONNECTION ( CONTINUED DUCTED INSTALLATION Plug hood power cord into the outlet. Measure the length of 6” round flexible duct (included in the non-duct kit) required from the top of the hood to the ceiling. Slide the 6” round flexible metal duct over the adapter (whitout damper flaps) on the hood;...
- Page 8 10. PREPARE THE DECORATIVE FLUE OWER FLUE MOUNTING BRACKET ACK VIEW Remove the upper flue from inside the lower flue. Remove protective plastic film covering the lower flue only. Install the lower flue bracket to its flue using 2 no. 8 x 5/16” mounting screws, OWER ensure that the slots point up.
- Page 9 11. INSTALL THE DECORATIVE FLUE ( CONTINUED UCTED INSTALLATION Attach the 6” round duct section to the rest of the ducting. Use metal foil duct tape to seal the joint. DUCTED INSTALLATION Pull the upper flue up and attach the non-duct plenum with collar to the upper flue using 4 ST4 x 8 provided screws.
- Page 10 13. OPERATION Always turn your hood on before you begin cooking to establish an air flow in the kitchen. Let the blower run for a few minutes to clear the air after you turn off the range. This will help keep the whole kitchen cleaner and brighter. NOTE: When pressed, the chosen push button beeps and its indicator lights up blue.
- Page 11 EPAIRS In order to ensure your unit remains in good working condition, you must use Broan- NuTone LLC genuine replacement parts only. Broan-NuTone LLC genuine replacement parts are specially designed for each unit and are manufactured to comply with all the applicable certification standards and maintain a high standard of safety.
- Page 12 Limited Warranty Warranty Period and Exclusions: Broan-NuTone LLC (the “Company”) warrants to the original consumer purchaser of its product (“you”) that the product (the “Product”) will be free from material defects in the Product or its workmanship for a period of one (1) year from the date of original purchase (or such longer period as may be required by applicable law).
- Page 13 WWW.NUTONE.COM HOTTE CHEMINÉE NW830SS MANUEL D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN Numéro de série : 99046155 rév. A...
- Page 14 9. Afin de réduire les risques d’incendie et d’électrocution, les b) Mettez toujours la hotte en marche lorsque vous cuisinez à feu hottes NuTone de série NW8 ne doivent être installées qu'avec vif ou que vous cuisinez des mets flambés (par ex. : crêpes leur ventilateur intérieur intégré.
- Page 15 TABLE DES MATIÈRES 1. P ......3 9. R ......6-7 RÉPARER L INSTALLATION ACCORDER LE CONDUIT...
- Page 16 3. INSTALLATION ÉLECTRIQUE AVERTISSEMENT Le raccordement électrique doit être effectué par du personnel qualifié en respectant les normes et règlements en vigueur. Cet appareil doit être relié à une mise à la terre. Avant d’effectuer le branchement, coupez l’alimentation électrique depuis le tableau de distribution principal. INSTRUCTIONS POUR MISE À...
- Page 17 5. INSTALLER LE SUPPORT DE MONTAGE DU CONDUIT DÉCORATIF SUPÉRIEUR Centrer le support de montage du conduit décoratif supérieur selon la LAFOND ENTRE DE L INSTALLATION ligne précédemment tracée à l’étape 4 et le positionner au ras du plafond. S’assurer que les fentes du support soient positionnées vers le bas. Utiliser le support comme gabarit pour marquer la position des vis.
- Page 18 9. RACCORDER LE CONDUIT NSTALLATION EN ÉVACUATION VERTICALE Brancher le cordon d’alimentation de la hotte dans la prise murale. Glisser une section de conduit rond en métal de 6 po par-dessus l’adaptateur/volet. Sceller hermétiquement le joint à l’aide de ruban adhésif de métal. HJ0157 NSTALLATION EN ÉVACUATION HORIZONTALE Brancher le cordon d’alimentation de la hotte dans la prise murale.
- Page 19 9. RACCORDER LE CONDUIT ( SUITE NSTALLATION EN RECIRCULATION Brancher le cordon d’alimentation de la hotte dans la prise murale. Mesurer la longueur requise de conduit flexible rond de 6 po en métal (inclus dans le kit de recirculation) pour couvrir la distance entre le dessus de la hotte et le plafond. Glisser le conduit flexible rond de 6 po en métal par-dessus l’adaptateur (sans les volets) de la hotte et le fixer avec une attache autobloquante incluse.Sceller le joint avec du ruban adhésif de métal.
- Page 20 10. PRÉPARER LE CONDUIT DÉCORATIF UE ARRIÈRE DU SUPPORT DE MONTAGE DU CONDUIT DÉCORATIF INFÉRIEUR Retirer le conduit décoratif supérieur de l'intérieur du conduit décoratif inférieur. Retirer la pellicule de plastique protectrice recouvrant le conduit décoratif inférieur seulement. Assembler ONDUIT le support de montage du conduit décoratif inférieur à...
- Page 21 11. INSTALLER LE CONDUIT DÉCORATIF ( SUITE NSTALLATION AVEC CONDUITS Raccorder la section de conduit rond de 6 po au conduit menant vers l'extérieur. Sceller le joint avec du ruban adhésif de métal. NSTALLATION EN RECIRCULATION Tirer vers le haut le conduit décoratif supérieur et y fixer le plénum à l'aide de 4 vis ST4 x 8 incluses. HJ0161 UE AVANT DU SUPPORT DE MONTAGE DU CONDUIT...
- Page 22 13. FONCTIONNEMENT Toujours mettre en marche la hotte avant de commencer la cuisson afin d’établir une circulation d’air dans la cuisine. Laisser fonctionner la hotte quelques minutes après la fin de la cuisson afin de nettoyer l’air. Cela aidera à garder la cuisine plus propre et plus fraîche. NOTE : Le bouton-poussoir sélectionné...
- Page 23 IÈCES DE REMPLACEMENT ET SERVICE Pour assurer le bon fonctionnement de votre appareil, vous devez toujours utiliser des pièces d’origine provenant de Broan- NuTone LLC. Les pièces d’origine de Broan-NuTone LLC sont spécialement conçues pour satisfaire toutes les normes de certification de sécurité applicables.
- Page 24 Garantie limitée Période de garantie et exclusions : Broan-NuTone LLC (la « Société »)et/ou son subsidiaire garantit au consommateur acheteur initial (« vous ») de son produit (le « Produit ») que celui-ci est exempt de tout vice de matériau ou de fabrication pour une période de un (1) an à...
