MANUEL D'INSTRUCTIONS
D'UTILISATION ET DE MAINTENANCE

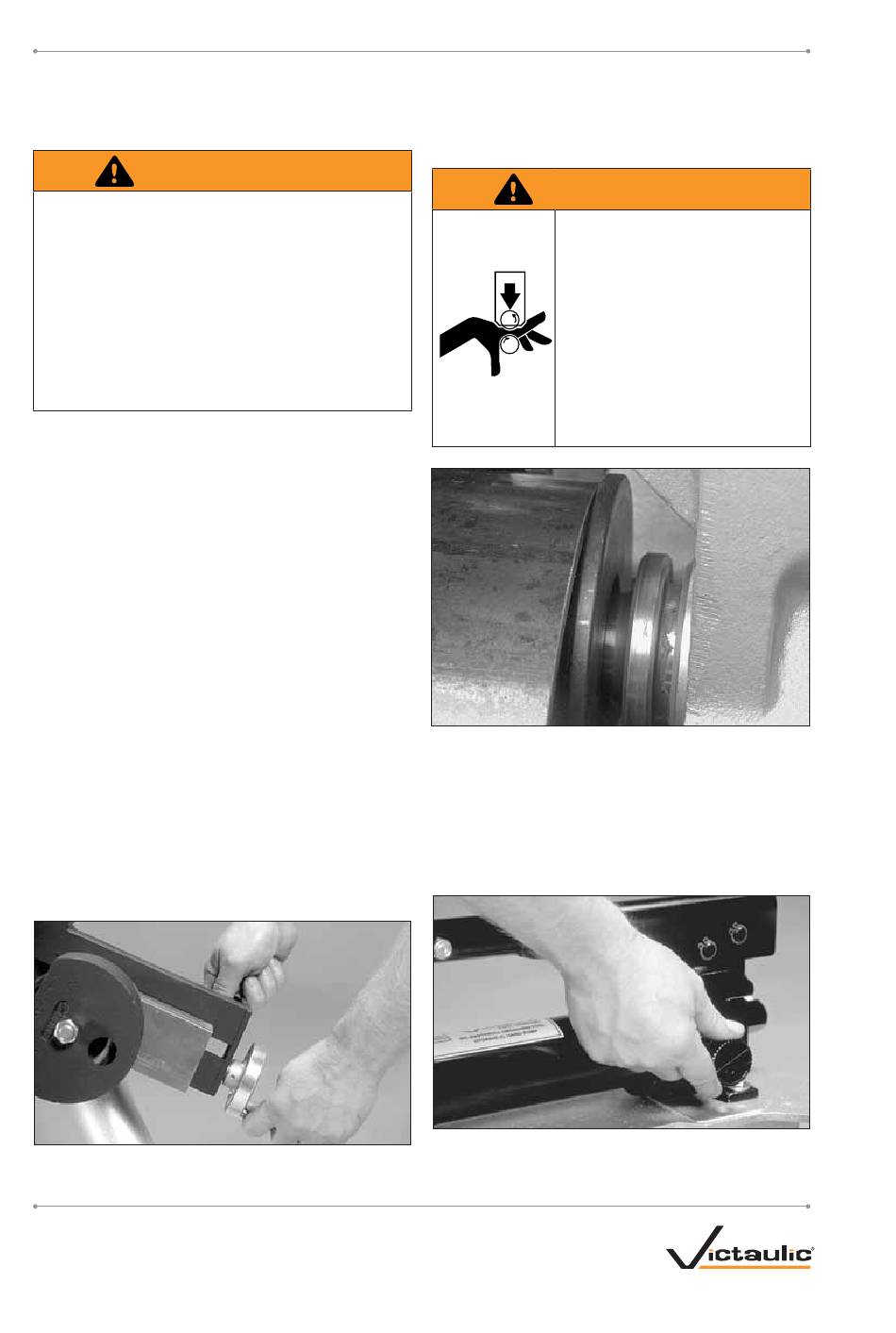

RÉGLAGE DES STABILISATEURS DE TUBE
Ne s'applique qu'aux outils équipés du stabilisateur
de tube en option
AVERTISSEMENT
• Débranchez toujours l'outil de l'alimentation
électrique avant d'effectuer des réglages sur
l'outil.
• NE passez PAS la main sur le tube lors des
réglages.
• N'effectuez PAS de réglages lorsque l'outil/
tube est en fonctionnement/mouvement.
Le non-respect de ces instructions peut
entraîner des blessures graves.
Le stabilisateur de tube pour le VE270FSD est
conçu pour empêcher l'oscillation des tubes
courts et longs de 219,1 à 323,9 mm (8 à 12").
Le stabilisateur de tube est nécessaire lors du
rainurage de tubes en acier inoxydable à paroi
mince et de tubes en cuivre de 206,4 mm (8").
Lorsque le stabilisateur de tube est réglé pour
un diamètre de tube et une épaisseur de paroi
sélectionnés, il ne requiert plus d'autres réglages
à moins qu'un tube de diamètre et d'épaisseur de
paroi différents ne doive être rainuré. Les tubes de
même diamètre et épaisseur peuvent être introduits
et retirés sans déplacement du stabilisateur.
1.
Assurez-vous que le jeu de molettes
correspondant au diamètre et matériau de tube
à rainurer est installé sur l'outil. Les molettes
sont marquées avec le diamètre de tube, la
référence, et sont identifiées par code couleur
en fonction du matériau de tube. Reportez-vous
à la section « Spécifications de l'outil et sélection
des molettes » concernée.
2.
Desserrez la poignée de verrouillage
du stabilisateur.
www.victaulic.com
VICTAULIC EST UNE MARQUE DÉPOSÉE DE VICTAULIC COMPANY.
RÉV_C
TM-VE270/271FSD-FRE
2a.
À l'aide du volant de manœuvre du
stabilisateur, dégagez le rouleau stabilisateur
pour libérer le tube lors de l'introduction
sur la molette inférieure.
AVERTISSEMENT
Les molettes de rainurage
peuvent écraser ou couper
les doigts et les mains.
• Lors du chargement et du
déchargement du tube, vos
mains se trouvent à proximité
des molettes. Tenez les
mains éloignées des molettes
de rainurage et du galet du
stabilisateur de tube.
3.
Introduisez une longueur de tube de diamètre
et Schedule corrects sur la molette inférieure.
Assurez-vous que l'extrémité du tube soit
en contact avec la bride-butée de la molette
inférieure. Le tube doit reposer directement
sur la molette et ne doit pas être de travers
d'un côté ou de l'autre.
4.
Fermez la vanne de la pompe à main
hydraulique en la tournant dans le sens
des aiguilles d'une montre.
TM-VE270/271-FSD-FRE_15
