MANUEL D'INSTRUCTIONS
D'UTILISATION ET DE MAINTENANCE
AVERTISSEMENT
Les molettes de rainurage
peuvent écraser ou couper
les doigts et les mains
• Coupez toujours
l'alimentation électrique
de l'outil avant d'effectuer
des réglages sur l'outil.
• Lors du chargement et du déchargement
du tube, vos mains se trouvent à proximité
des molettes. Tenez les mains éloignées
des molettes de rainurage et du galet du
stabilisateur de tube pendant le rainurage.
• N'introduisez jamais la main dans
l'extrémité du tube ou dans l'outil ou le
tube pendant le fonctionnement de l'outil.
• Rainurez toujours le tube dans le SENS
DES AIGUILLES D'UNE MONTRE.
• Ne rainurez jamais un tube plus court que
les longueurs recommandées spécifiées
dans ce manuel.
• Ne portez jamais des vêtements amples, des
gants trop grands, ou quoi que ce soit qui
risque de se prendre dans les pièces mobiles.
5. Préparez une rainure d'essai. Reportez-vous
à la section « Rainurage » concernée.
6. Après la préparation d'une rainure d'essai
et le retrait du tube de l'outil, vérifiez
minutieusement le diamètre de la rainure
(dimension « C »). Reportez-vous à la section
« Spécifications des rainures moletées ».

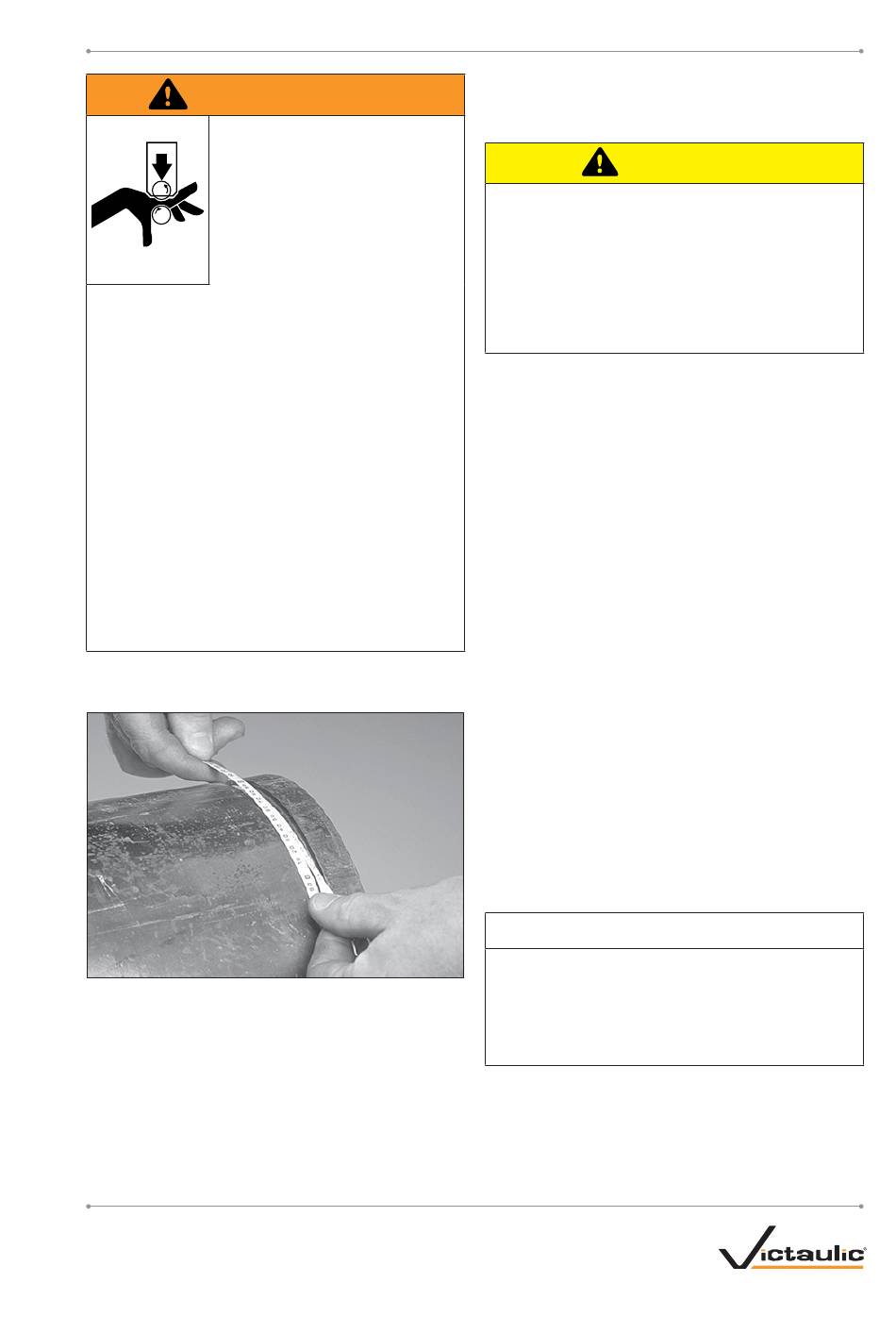

Un ruban mètre standard, fourni avec l'outil,
constitue le meilleur mode de vérification de
la dimension « C ». Celle-ci peut également
être vérifiée avec un pied-à-coulisse ou un
micromètre étroit à deux emplacements
www.victaulic.com
VICTAULIC EST UNE MARQUE DÉPOSÉE DE VICTAULIC COMPANY.
TM-VE270/271-FSD-FRE_12
TM-VE270/271FSD-FRE
à 90 ° de distance autour de la rainure.
La valeur moyenne relevée doit correspondre
à la spécification du diamètre de rainure.
ATTENTION
• La dimension « C » (diamètre de rainure) doit
être conforme aux spécifications de Victaulic
afin de garantir l'efficacité de l'assemblage.
Le non-respect de cette instruction peut
entraîner une défaillance de l'assemblage,
et provoquer ainsi des blessures graves
et des dégâts matériels.
7. Si le diamètre de rainure (dimension « C »)
n'est pas conforme aux spécifications de
Victaulic, la butée de diamètre doit être réglée.
7a. Déverrouillez le dispositif de réglage de la
profondeur du verrou de réglage de la profondeur.
7b. Pour régler sur un diamètre de rainure plus
petit, tournez le dispositif de réglage de la
profondeur dans le sens inverse des aiguilles
d'une montre (lorsqu'on se place au-dessus
de l'outil). Tournez le verrou de réglage de la
profondeur dans le sens inverse des aiguilles
d'une montre pour verrouiller le dispositif de
réglage de la profondeur dans cette position.
7c. Pour régler sur un diamètre de rainure
supérieur, tournez le dispositif de réglage de
la profondeur dans le sens des aiguilles d'une
montre (lorsqu'on se place au-dessus de l'outil).
Tournez le verrou de réglage de la profondeur
dans le sens inverse des aiguilles d'une montre
pour verrouiller le dispositif de réglage de la
profondeur dans cette position.
REMARQUE : un quart de tour dans chaque
sens change le diamètre de rainure de 0,79 mm
(0,031"), soit 3,2 mm (0,125") par tour complet.
IMPORTANT
• La rotation des dispositifs de réglage de la
profondeur en position verrouillée entraîne
une usure prématurée des filets des
dispositifs de réglage de la profondeur
et du coulisseau du vérin.
8. Préparez une autre rainure d'essai et vérifiez
de nouveau le diamètre de rainure (dimension
« C ») de la manière décrite dans les étapes
précédentes. Répétez ces étapes, si nécessaire,
jusqu'à ce que le diamètre de rainure
corresponde à la spécification.
RÉV_C
