- Page 1 MANUEL D’UTILISATEUR FRANÇAIS Phantom 180 Wash Code commande : 40031 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays - Bas...
-
Page 2: Table Des Matières
Phantom 180 Wash Table des matières Avertissement ..................................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Branchement sur la prise secteur ..........................5 Instructions de renvoi ..............................6 Réclamations ................................. 6 Description de l’appareil ..............................7 Caractéristiques ................................ -
Page 3: Avertissement
S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : ● Showtec Phantom 180 Wash ● Câble d’alimentation professionnel (1,5 m) ●... - Page 4 Laissez l’appareil hors tension et à température ambiante. ● Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
-
Page 5: Conditions D'utilisation
Phantom 180 Wash ● L’utilisateur est responsable du positionnement et du fonctionnement corrects de la Phantom. Le fabricant décline toute responsabilité en cas de dommages causés par la mauvaise utilisation ou l’installation incorrecte de cet appareil. ● Cet appareil est répertorié sous la protection classe 1. Il est donc primordial de connecter le conducteur jaune / vert à... -
Page 6: Branchement Sur La Prise Secteur
Phantom 180 Wash Procédure : ● Si la Phantom est fixée sous un plafond ou une solive, un système de fixation professionnel doit être utilisé. ● Utilisez un collier pour fixer la Phantom à la patte de montage du système de fixation. -
Page 7: Instructions De Renvoi
Phantom 180 Wash Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). Les produits retournés sans numéro RMA seront refusés. -
Page 8: Description De L'appareil

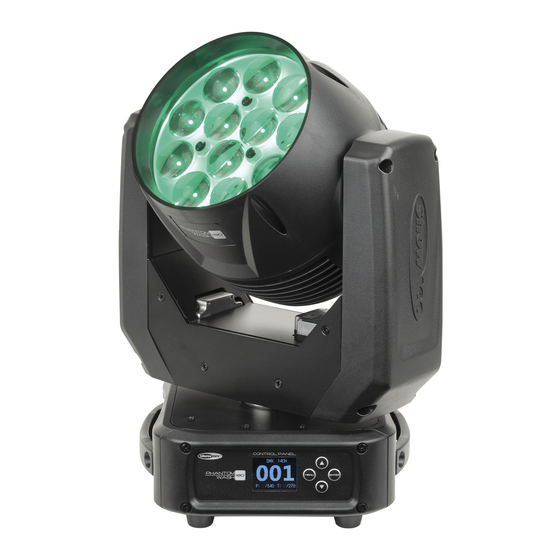

Phantom 180 Wash Description de l’appareil Caractéristiques La Phantom 180 est une lyre avec une grande puissance en sortie et des effets d’excellente qualité. ● Tension d’entrée : 100 - 240 V C.A., 50 / 60 Hz ● Consommation : 200 W ●... -
Page 9: Partie Arrière
10) Sortie du connecteur d’alimentation professionnel 100 - 240 V (grise) Installation Retirez tout le matériel d’emballage de la Phantom 180 Wash. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. -
Page 10: Modes De Contrôle
Phantom 180 Wash Modes de contrôle 5 modes sont proposés : ● Automatique ● Manuel ● Contrôle sonore ● Maître / esclave. ● DMX-512 (14 canaux, 29 canaux) Une Phantom (mode automatique, manuel) 01) Fixez l’effet lumineux à une structure stable. Laissez au moins 0,8 mètre sur tous les côtés pour une bonne circulation d’air. -
Page 11: Plusieurs Phantom (Contrôle Dmx)
Phantom 180 Wash Plusieurs Phantom (contrôle maître / esclave) Schéma 3 Plusieurs Phantom (contrôle DMX) 01) Fixez l’effet lumineux à une structure stable. Laissez au moins 0,8 mètre sur tous les côtés pour une bonne circulation d’air. 70140 / 70141). - Page 12 Phantom 180 Wash Configuration DMX de plusieurs Phantom Schéma 4 Remarque : reliez tous les câbles avant de connecter à l’alimentation électrique Code commande : 40031...
-
Page 13: Câblage De L'appareil
Phantom 180 Wash Câblage de l’appareil Vous allez avoir besoin d’une ligne de données sérielle pour générer des shows lumineux, que ce soit pour contrôler un ou plusieurs appareils par le biais d’une console DMX-512 ou pour synchroniser des shows basés sur au moins deux appareils configurés préalablement en mode maître / esclave. Le nombre combiné... -
Page 14: Panneau De Contrôle
Phantom 180 Wash La Phantom 180 Wash peut être utilisée avec une console de contrôle en mode contrôle ou sans console en mode autonome. Panneau de contrôle Écran LCD Bouton UP (défilement vers le haut) Bouton ENTER Bouton DOWN (défilement... -
Page 15: Vue D'ensemble
Phantom 180 Wash Vue d’ensemble Code commande : 40031... -
Page 16: Options Du Menu Principal
Phantom 180 Wash Options du menu principal Adresses DMX Mode DMX / maître - esclave / automatique / contrôle sonore / manuel Orientation et inclinaison inversées / écran inversé / angle d’orientation et d’inclinaison / sensibilité sonore / réinitialisation / réinitialisation des paramètres d’usine... -
Page 17: Mode Des Programmes Intégrés
Phantom 180 Wash Mode des programmes intégrés Vous pouvez choisir les programmes automatiques lorsque vous utilisez la Phantom. 01) Une fois dans le menu principal, appuyez sur les boutons UP / DOWN jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton ENTER pour ouvrir le menu. -
Page 18: Mode Manuel
Phantom 180 Wash 5. Mode manuel 01) Appuyez sur les boutons UP / DOWN jusqu’à ce que l’écran affiche « MANUAL ». 02) Appuyez sur le bouton ENTER pour activer le mode manuel. 03) L’écran affiche : 04) Appuyez sur les boutons UP / DOWN pour choisir l’une des options suivantes : ●... - Page 19 Phantom 180 Wash 04) Appuyez sur les boutons UP / DOWN pour choisir l’une des options suivantes : ● Orientation inversée (ON / OFF) ● Inclinaison inversée (ON / OFF) ● Écran inversé (ON / OFF) ● Angle d’orientation (180° / 360° / 540°) ●...
-
Page 20: Balance Des Couleurs
Phantom 180 Wash Balance des couleurs Ce menu vous permet de définir la luminosité de couleur initiale de la Phantom. 01) Une fois que vous avez choisis COLOR BALANCE, appuyez sur le bouton ENTER pour ouvrir le menu. L’écran affiche : 02) Les couleurs disponibles sont : ●... -
Page 21: Canaux Dmx
Phantom 180 Wash Canaux DMX 14 canaux Canal 1 – mouvement horizontal (orientation) Permet de faire monter le curseur afin de faire bouger la lyre horizontalement (PAN). Mouvement de la lyre réglable de manière graduelle en déplaçant le curseur d’une extrémité à l’autre (0 - 255, 128 - centre). - Page 22 Phantom 180 Wash Canal 8 – programmes intégrés LED le canal 10 doit être ouvert ; le canal 11 doit être réglé sur une valeur comprise entre 20 et 255, les canaux 4-7 doivent être réglés sur une valeur comprise entre 0 et 255 (de manière à...
- Page 23 Phantom 180 Wash Canal 12 – zoom 0 - 255 Réglage graduel du zoom, de grand à petit Canal 13 – fonctions 0 -9 Pas de fonction 10 -14 Zones mortes durant les mouvements d’orientation / d’inclinaison 15 -49 Pas de fonction 50 -54 Réinitialisation de l’orientation...
-
Page 24: Canaux
Phantom 180 Wash 29 canaux Canal 1 – mouvement horizontal (orientation) Permet de faire monter le curseur afin de faire bouger la lyre horizontalement (PAN). Mouvement de la lyre réglable de manière graduelle en déplaçant le curseur d’une extrémité à l’autre (0 - 255, 128 - centre). - Page 25 Phantom 180 Wash Canal 9 – intensité de la couleur blanche 1 le canal 22 doit être fermé ; le canal 25 doit être ouvert ; le canal 26 doit être réglé sur une valeur comprise entre 20 et 255 0 - 255 Réglage graduel de la LED blanche de 0 à...
- Page 26 Phantom 180 Wash Canal 15 – intensité de la couleur verte 3 le canal 22 doit être fermé ; le canal 25 doit être ouvert ; le canal 26 doit être réglé sur une valeur comprise entre 20 et 255 0 - 255 Réglage graduel du vert de 0 à...
- Page 27 Phantom 180 Wash Canal 21 – intensité de la couleur blanche 4 le canal 22 doit être fermé ; le canal 25 doit être ouvert ; le canal 26 doit être réglé sur une valeur comprise entre 20 et 255 0 - 255 Réglage graduel de la LED blanche de 0 à...
- Page 28 Phantom 180 Wash Code commande : 40031...
- Page 29 Phantom 180 Wash Canal 23 – programmes intégrés LED le canal 25 doit être ouvert ; le canal 26 doit être réglé sur une valeur comprise entre 20 et 255 ; les canaux 6 - 21 doivent être réglés sur une valeur comprise entre 0 et 255 ou le canal 22 doit être ouvert (de manière à...
- Page 30 Phantom 180 Wash Canal 27 – zoom 0 - 255 Réglage graduel du zoom, de grand à petit Canal 28 – fonctions 0 - 9 Pas de fonction 10 - 14 Zones mortes durant les mouvements d’orientation / d’inclinaison 15 - 49...
-
Page 31: Maintenance
04) Les cordons d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. La Phantom 180 Wash ne requiert presque pas d’entretien. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, le niveau de luminosité de l’appareil pourrait nettement chuter. Débranchez la prise de courant puis nettoyez le couvercle à... -
Page 32: Résolution Des Problèmes
Il se peut que le problème soit lié : à l’alimentation, aux LEDs, au fusible. 01) Alimentation. Vérifiez que l’appareil est branché sur la bonne alimentation. 02) LEDs. Rapportez la Phantom à votre revendeur Showtec. 03) Fusible. Remplacez le fusible. Reportez-vous à la page 30 pour remplacer le fusible. - Page 33 Phantom 180 Wash Problème Cause(s) probable(s) Solution(s) Un ou plusieurs L’alimentation est défectueuse. ● Vérifiez que l’appareil est allumé et appareils ne que les câbles sont correctement fonctionnent pas branchés. du tout. Le fusible principal a grillé. ● Remplacez le fusible.
-
Page 34: Spécifications Du Produit
Phantom 180 Wash Spécifications du produit Modèle : Showtec Phantom 180 Wash Tension d’entrée : 100 - 240 V C.A., 50 / 60 Hz Consommation : 200 W Raccordement DMX : 30 unités Fusible : F4AL / 250 V Dimensions :... -
Page 35: Dimensions
Phantom 180 Wash Dimensions Code commande : 40031... - Page 36 ©2019 Showtec...
