SHOWTEC Performer 1000 LED Manuel
Masquer les pouces
Voir aussi pour Performer 1000 LED:
- Manuel d'utilisateur (29 pages) ,
- Manuel d'utilisation (28 pages)
Manuels Connexes pour SHOWTEC Performer 1000 LED
Sommaire des Matières pour SHOWTEC Performer 1000 LED

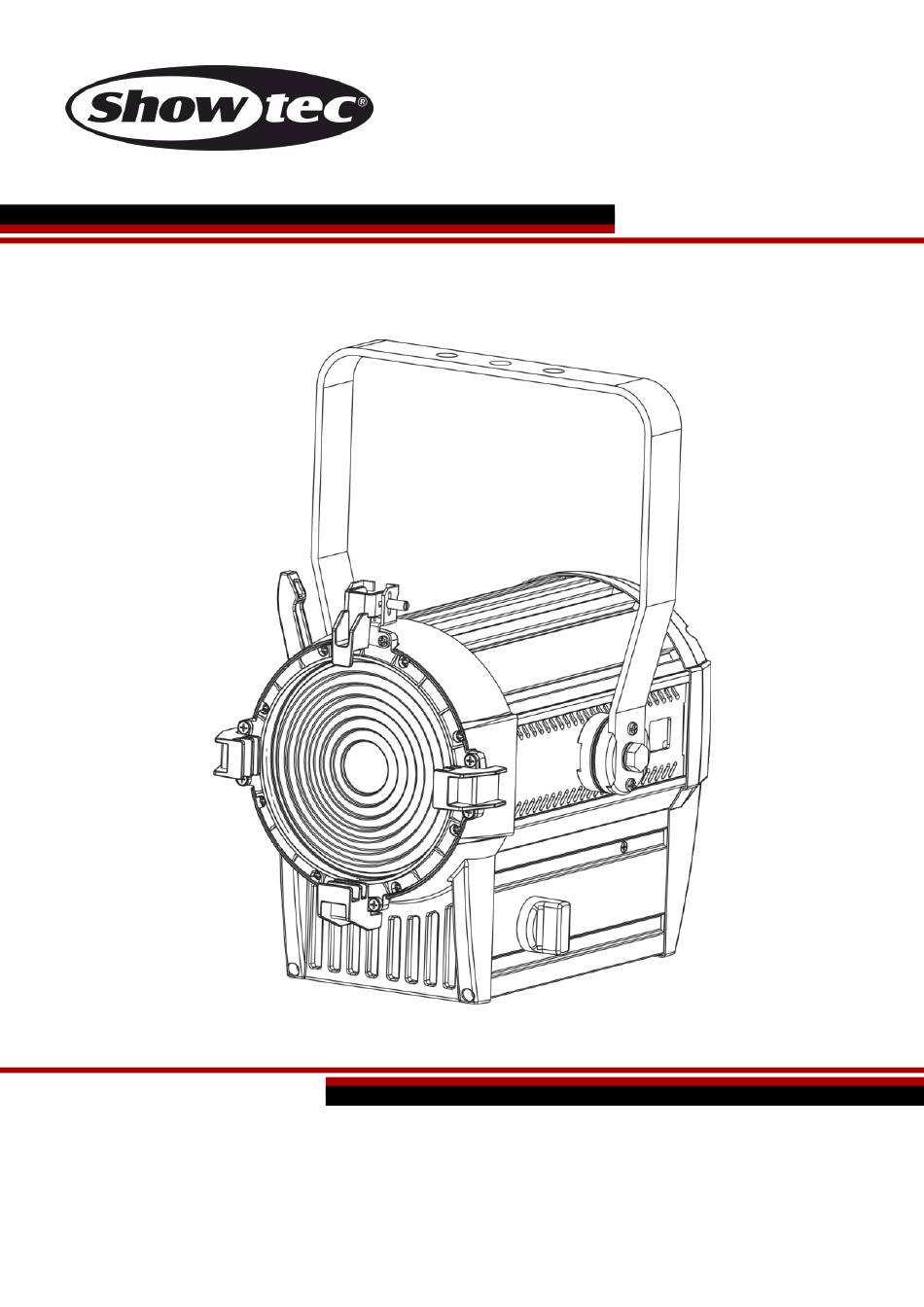

- Page 1 MANUEL FRANÇAIS Performer 1000 LED Code commande : 33030 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Performer 1000 LED Tables des matières Avertissement ..................................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Branchement au secteur ............................5 Instructions de retour ..............................6 Réclamations ................................. 6 Description de l’appareil ..............................7 Caractéristiques ................................7 Aperçu .................................... -
Page 3: Avertissement
Si un appareil doit être renvoyé à l’usine, il est important de le remettre dans sa boîte et son emballage d’origine. Le contenu expédié comprend : Showtec Performer 1000 LED 1 câble de sécurité 1 câble d'alimentation Powercon de 1,5m ... -
Page 4: Important
Performer 1000 LED Avant la première mise en marche de votre appareil, assurez-vous qu’aucun dommage n’a été causé pendant le transport. Dans le cas contraire, contactez votre revendeur. Pour conserver votre matériel en bon état et s’assurer qu’il fonctionne correctement et en toute sécurité, il est absolument indispensable pour l’utilisateur de suivre les consignes et avertissements de sécurité... -
Page 5: Conditions D'utilisation
Performer 1000 LED • Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision. • À l’usage des adultes seulement. Ne laissez jamais l’unité fonctionner sans surveillance. -
Page 6: Branchement Au Secteur
Performer 1000 LED Branchement au secteur Branchez la fiche d’alimentation de l’appareil au secteur. Veillez à toujours connecter le bon câble de couleur à l’endroit approprié. International Câble UE Câble Royaume- Câble USA Broche MARRON ROUGE JAUNE / CUIVRE PHASE... -
Page 7: Instructions De Retour
Performer 1000 LED Instructions de retour Les marchandises qui font l’objet d’un retour doivent être envoyées en prépayé et dans leur emballage d’origine. Aucun appel téléphonique ne sera traité. L’emballage doit clairement indiquer le numéro d’autorisation de retour (numéro RMA). Les produits renvoyés sans numéro RMA seront refusés. Highlite refusera les marchandises renvoyées et se dégagera de toute responsabilité. -
Page 8: Description De L'appareil
Performer 1000 LED Description de l’appareil Caractéristiques Le Showtec Performer 1000 LED est un projecteur pour théâtre avec une grande puissance en sortie et des effets d’excellente qualité. Source lumineuse : 9 LED Cree de 10 W Tension d’entrée : 100 - 240 V C.A. 60 / 50Hz ... - Page 9 Performer 1000 LED Schéma 02 Code commande : 33030...
- Page 10 Performer 1000 LED 01) Boucle 02) Cache-objectif 03) Couvercle avant 04) Bloc de support 05) Poulie 06) Courroie 07) Engrenage conique 08) Adaptateur pour circuit imprimé 09) Prise PS 10) Affichage circuit imprimé 11) Capuchon 12) Couvercle arrière 13) Panneau de contrôle...
-
Page 11: Panneau Arrière
Performer 1000 LED Panneau arrière Schéma 03 33) Entrée du connecteur d'alimentation Powercon 100-240 V 34) Entrée du connecteur de signal DMX 3 broches 35) Entrée du connecteur de signal DMX 5 broches 36) Sortie du connecteur de signal DMX 3 broches... -
Page 12: Installation
Performer 1000 LED Installation Retirez tout le matériel d'emballage du Performer 1000 LED. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. -
Page 13: Modes De Contrôle
Performer 1000 LED Modes de contrôle 3 modes sont disponibles : • Mode autonome • Maître / esclave • DMX-512 (1 canal, 2 canaux, 3 canaux) Un Performer (autonome) 01) Fixez l’effet lumineux à une structure solide. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. -
Page 14: Plusieurs Performers (Contrôle Dmx)
Performer 1000 LED Plusieurs Performers (contrôle DMX) 01) Fixez l’effet lumineux sur une structure solide. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. 02) Utilisez toujours un câble de sécurité (code commande 70140/70141). 03) Utilisez un câble XLR à 3 broches pour connecter les projecteurs Performer et d'autres appareils. -
Page 15: Connexion De L'appareil
Performer 1000 LED Connexion de l’appareil Vous allez avoir besoin d’un câble data série pour faire fonctionner l’éclairage d’un ou de plusieurs appareils, si vous utilisez une console de contrôle DMX-512, ou pour synchroniser l’éclairage d’au moins deux appareils, s’ils sont configurés en mode maître / esclave. Le nombre combiné de canaux requis par tous les appareils sur un câble data série détermine le nombre d’appareils que ce câble peut prendre... -
Page 16: Panneau De Contrôle
Performer 1000 LED Le Performer 1000 LED peut être utilisé avec une console de contrôle, en mode contrôle, ou sans console, en mode autonome Panneau de contrôle A) Bouton MENU Bouton ENTER C) Bouton DOWN (défilement vers le bas) D) Bouton UP (défilement vers le haut) Contrôle du DIMMER... -
Page 17: Vue D'ensemble
Performer 1000 LED Vue d’ensemble Code commande : 33030... -
Page 18: Options Du Menu Principal
Performer 1000 LED Options du menu principal Variateur d’intensité Paramètres Mode DMX-512 Mode d’utilisation 1. Variateur d’intensité Avec ce menu, vous pouvez régler manuellement l'intensité du variateur. 01) Une fois dans le menu principal, appuyez sur les boutons UP et DOWN jusqu’à ce que l’écran affiche (ou appuyez deux fois sur le contrôle DIMMER sur le panneau de contrôle). -
Page 19: Clé De Sécurité
Performer 1000 LED 2.1. Clé de sécurité 01) Lorsque l'écran affiche , appuyez sur le bouton ENTER pour ouvrir le menu. 02) Appuyez sur les boutons UP et DOWN pour basculer entre afin de désactiver/activer le verrouillage de sécurité. 03) Si l'option est activée, vous devez entrer la combinaison de touches de sécurité chaque fois que l'écran s'éteint. -
Page 20: Verrouillage De Sécurité Du Menu Paramètres
Performer 1000 LED 2.6. Verrouillage de sécurité du menu Paramètres 01) Lorsque l'écran affiche , appuyez sur le bouton ENTER pour ouvrir le menu. 02) Appuyez sur les boutons UP et DOWN pour basculer entre afin de désactiver/activer le verrouillage du menu. -
Page 21: Mode Dmx-512
Performer 1000 LED 3. Mode DMX-512 Dans ce mode, vous pouvez définir l’adressage DMX. 01) Une fois dans le menu principal, appuyez sur les boutons UP et DOWN jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton ENTER pour ouvrir le menu. -
Page 22: Canaux Dmx
Performer 1000 LED Canaux DMX 1 canal Canal 1 – variateur d’intensité 0 - 255 Réglage graduel du variateur, de sombre à clair 2 canaux Canal 1 – variateur d’intensité 0 - 255 Réglage graduel du variateur, de sombre à clair Canal 2 - variateur d’intensité... -
Page 23: Nettoyage
04) Les câbles d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. Le Performer 1000 LED ne requiert presque aucune maintenance. Cependant, vous devez veiller à la propreté de l’unité. Si tel n’est pas le cas, la luminosité de l’appareil pourrait être réduite de manière significative. -
Page 24: Dépannage
Réponse : Il se peut que le problème soit lié : à l’alimentation, à la lampe ou au fusible. 01) Alimentation. Vérifiez si l’unité est branchée à l’alimentation appropriée. 02) La LED Rapportez le Performer à votre revendeur Showtec. 03) Fusible. Remplacez le fusible. Reportez-vous à la page 22 pour remplacer le fusible. - Page 25 Performer 1000 LED Problème Cause(s) probable(s) Solution L’alimentation est défectueuse • Vérifiez que l’appareil est allumé et Un ou plusieurs que les câbles sont correctement appareils ne branchés. fonctionnent pas Le fusible principal a grillé • Remplacez le fusible. Les appareils se La console de contrôle n’est pas...
-
Page 26: Spécifications Du Produit
Performer 1000 LED Spécifications du produit Modèle : Showtec Performer 1000 LED Tension d’entrée : 100 - 240 V C.A. / 60 / 50Hz Consommation : 100W (pleine puissance) Raccordement DMX : 30 pièces Fusible : T3,15AL/250 V Dimensions :... -
Page 27: Dimensions
Performer 1000 LED Dimensions Code commande : 33030... - Page 28 ©2015 Showtec...
