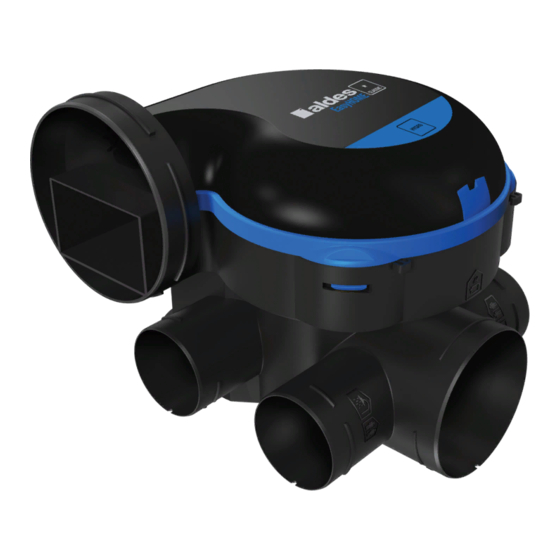

aldes EasyHOME HYGRO CLASSIC Notice D'installation
Masquer les pouces
Voir aussi pour EasyHOME HYGRO CLASSIC:
- Notice d'installation et de maintenance (32 pages) ,
- Notice d'installation et de maintenance (32 pages)
Manuels Connexes pour aldes EasyHOME HYGRO CLASSIC
Sommaire des Matières pour aldes EasyHOME HYGRO CLASSIC
- Page 1 EasyHOME Hygro Classic - Premium MW - Premium HP/HP+/SP Notice d'installation Manuale di installazione Installation Instructions Installationsanleitung Montage- handleiding Instrucción de instalación...
- Page 2 Enregistrez votre EasyHOME en ligne et soyez assurés de profiter de votre garantie dans les meilleures conditions. Munissez-vous de votre numéro de série présent sur le produit, puis flashez ce QR Code et/ou rendez-vous sur le site www.support.aldes.com 1.1. Description • Description • Beschreibung • Omschrijving • Descripción • Descrizione Outdoor discharge Piquage refoulement extérieur...
- Page 3 GÉNÉRALITÉS • GENERAL INFORMATION • ALLGEMEINES • ALGEMEEN • GENERALIDADES • GENERALITÀ 1.2. Dimensions • Dimensions • Abmessungen • Afmetingen • Dimensiones • Dimensioni (mm) Ø 160 Ø 125 Ø 80 Ø 80 Ø 160 Ø 80 Ø 80 Ø 125...
- Page 4 GÉNÉRALITÉS • GENERAL INFORMATION • ALLGEMEINES • ALGEMEEN • GENERALIDADES • GENERALITÀ 1.3. Recommandations • Recommendations • Empfehlungen • Aanbevelingen • Recomendacions • Raccomandazioni Avant installation, mise en route et maintenance, lire attentivement la fiche «Mise en garde et informations réglementaires», jointe à...
- Page 5 MONTAGE • ASSEMBLY • EINBAU • MONTAGE • MONTAJE • MONTAGGIO Pozidriv 6 2.1. Recommandations • Recommendations • Empfehlungen • Aanbevelingen • Recomendaciones • Raccomandazioni 55°C 5°C MINI MINI Kg/m Kg/m...
- Page 6 MONTAGE • ASSEMBLY • EINBAU • MONTAGE • MONTAJE • MONTAGGIO 2.2. Plans d’implantation • Installation plans • Einbaupläne • Montageschema’s • Planes de implantación • Disegni di montaggio 400 mm mini. 400 mm mini. 400 mm mini. 400 mm mini. 400 mm mini.
- Page 7 MONTAGE • ASSEMBLY • EINBAU • MONTAGE • MONTAJE • MONTAGGIO 2.3. Montage suspendu • Suspended attachment • Hängende Montage • Hangende montage • Montaje suspendido • Montaggio a soffitto MINI Kg/m...
- Page 8 MONTAGE • ASSEMBLY • EINBAU • MONTAGE • MONTAJE • MONTAGGIO 2.4. Montage vissé contre paroi (en option) • Screw attachment against wall (optional) • Montage durch Wandverschraubung (optional) • Schroefbevestiging op muur (optioneel) • Montaje con tornillos en pared (opción) • Montaggio avvitato a parete (opzionale) Kit de fixation murale •...
- Page 9 Boucher les piquages non utilisés • Block off connections not used • Die nicht verwendeten Anschlüsse verschließen • Niet-gebruikte aansluitopeningen dichtstoppen • Taponar las deriva- ciones no utilizadas • Chiudere gli attacchi inutilizzati EasyHOME Hygro Classic EasyHOME Hygro Premium Ø 80 mm Ø...
- Page 10 RACCORDEMENT DES CONDUITS SOUPLES • FLEXIBLE DUCT CONNECTIONS • ANSCHLUSS DER FLEXIBLE KANÄLE • AANSLUITING VAN DE FLEXIBELE KANALEN • CONEXIONADO DE LOS TUBOS FLEXIBLES • RACCORDO DEI CONDOTTI FLESSIBILI Ø 160 11033016 Ø 80 11033011 11033010 Ø 80 Ø 125 Hors volume chauffé, isoler le réseau •...
- Page 11 INSTALLATION DES GRILLES • INSTALLATION OF TERMINALS • INSTALLATION DER GITTER • INSTALLATIE VAN DE ROOSTERS • INSTALACIÓN DE LAS REJILLAS • INSTALLAZIONE DELLE GRIGLIE Installation dans les pièces techniques et humides • Installation in utility rooms and humid rooms • Installation in technischen Lokalen und Feuchträumen •...
- Page 12 RACCORDEMENT ÉLECTRIQUE • ELECTRICAL CONNECTION • ELEKTRISCHER ANSCHLUSS • ELEKTRISCHE AANSLUITING • CONEXIONADO ELÉCTRICO • RACCORDO ELETTRICO 6.1. Alimentation électrique • Power supply • Stromversorgung • Stroomvoeding • Alimentación eléctrica • Alimentazione elettrica Version • Versie • Versión • Versione Marron / Brown Blanc / White Noir / Black...
- Page 13 RACCORDEMENT ÉLECTRIQUE • ELECTRICAL CONNECTION • ELEKTRISCHER ANSCHLUSS • ELEKTRISCHE AANSLUITING • CONEXIONADO ELÉCTRICO • RACCORDO ELETTRICO 6.2.1. HP / SP Réglage vitesse • Speed control • Drehzahleinstellung • Toerental instellen • Regulación de velocidad • Regolazione velocità La numérotation du switch correspond à la courbe de pression du ventilateur. The switch numbering corresponds to the fan pressure curve.
- Page 14 RACCORDEMENT ÉLECTRIQUE • ELECTRICAL CONNECTION • ELEKTRISCHER ANSCHLUSS • ELEKTRISCHE AANSLUITING • CONEXIONADO ELÉCTRICO • RACCORDO ELETTRICO 6.2.2. SP Fonctionnement OFF / Vitesse 1 / Vitesse 2. USAGE NON CONFORME POUR MARCHÉ FRANÇAIS (AT 14.5/17- 2266) • Operation OFF / Speed 1 / Speed 2 • Betrieb OFF / Drehzahl 1 / Drehzahl 2 • Werkstand OFF / Toerental 1 / Toerental 2 •...
- Page 15 RACCORDEMENT ÉLECTRIQUE • ELECTRICAL CONNECTION • ELEKTRISCHER ANSCHLUSS • ELEKTRISCHE AANSLUITING • CONEXIONADO ELÉCTRICO • RACCORDO ELETTRICO 6.2.3. Version HP, HP+ et SP caractériques aérauliques • HP, HP+ and SP version airflow details • HP, HP+ und SP Version Lufttechnische Merkmale • Versie HP, HP+ en SP luchttechnische eigenschappen • Versión HP, HP+ y SP características aeráulica •...
- Page 16 MAINTENANCE • MAINTENANCE • WARTUNG • ONDERHOUD • MANTENIMIENTO • MANUTENZIONE Pour conserver son efficacité et ses caractéristiques, le système de VMC doit être entretenu régulièrement. • To retain its efficiency and operating characteristics, the CMEV system must be serviced regularly. • Die Lüftungsanlage kann nur dann effizient bleiben und ihre normalen Leistungen bringen, wenn sie regelmäßig gewartet wird.
- Page 17 SYSTÈME HYGRO Avis technique France n°14.5/17-2266 VENTILATION HYGRORÉGLABLE 70/01 - CHY5 - 2266 8.1. Hygro Classic www.eurovent-certification.com F1 au F2 3 sanitaires Domaine d’emploi* F1 au F5 4 sanitaires F3 à F5 1 BWC Type de système Hygro B Hygro A Puissance électrique pondérée (W-Th-C) De 19,3 à...
- Page 18 SYSTÈME HYGRO 8.5. Entrées d’air et bouches Hygroréglables Nombre entrées d’air Hygro B Bouches d’extraction Bahia Curve hygroréglables (EH) Salle Autre salle Salle Salle Autre salle Type de logement Séjour Par chambre Cuisine de bain de bain Salle d'eau* de bain 1 de bain 2 de bain 1 avec WC 1...
- Page 19 GARANTIE • WARRANTY • GARANTIE • GARANTÍA • GARANZIA Les groupes EasyHOME Hygro sont garantis 5 ans sous réserve du respect des conditions de mise en œuvre, d’utilisation et d’entretien décrites dans la notice. A compter de la date d’achat. Facture du distributeur faisant foi. EasyHOME Hygro units come with a 5-year warranty subject to respect of the conditions of activation, use and servicing described in the instructions.
- Page 20 EasyHOME HYGRO - ventilation hygroréglable EasyHOME HYGRO Classic Marque commerciale fournisseur Aldes Désignation EasyHOME HYGRO Classic Classe énergétique - Climat moyen Climat moyen - SEC - Consommation énergétique spécifique -25,03 (kWh/(m Climat froid - SEC - Consommation énergétique spécifique -52,10 (kWh/(m Climat chaud - SEC - Consommation énergétique spécifique...
- Page 21 EasyHOME HYGRO - ventilation hygroréglable EasyHOME HYGRO Premium MW, SP, HP, HP+ Marque commerciale fournisseur Aldes Aldes Aldes Aldes EasyHOME HYGRO EasyHOME HYGRO EasyHOME HYGRO EasyHOME HYGRO Désignation Premium MW Premium SP Premium HP Premium HP+ Classe énergétique - Climat moyen Climat moyen - SEC - Consommation énergétique spécifique...
- Page 22 EasyHOME HYGRO - humidity-controlled exhaust ventilation EasyHOME HYGRO Classic Supplier brand Aldes Designation EasyHOME HYGRO Classic Energy class - Average climate Average climate - SEC - Specific energy consumption (kWh/(m -25,03 a year) Cold climate - SEC - Specific energy consumption (kWh/(m...
- Page 23 EasyHOME HYGRO - humidity-controlled exhaust ventilation EasyHOME HYGRO Premium MW, SP, HP, HP+ Supplier brand Aldes Aldes Aldes Aldes EasyHOME HYGRO EasyHOME HYGRO EasyHOME HYGRO EasyHOME HYGRO Designation Premium MW Premium SP Premium HP Premium HP+ Energy class - Average climate...
- Page 24 EasyHOME HYGRO - Zentrale Abluftsysteme feuchtegeregelt EasyHOME HYGRO Classic Handelsmarke des Lieferanten Aldes Bezeichnung EasyHOME HYGRO Classic Energieklasse - Durchschnittliches Klima Durchschnittliches Klima - SEC - Spezifischer Energieverbrauch -25,03 (kWh/(m Kaltes Klima - SEC - Spezifischer Energieverbrauch (kWh/(m -52,10 Warmes Klima - SEC - Spezifischer Energieverbrauch (kWh/(m -9,53 Strömungsarten...
- Page 25 EasyHOME HYGRO - Zentrale Abluftsysteme feuchtegeregelt EasyHOME HYGRO Premium MW, SP, HP, HP+ Handelsmarke des Lieferanten Aldes Aldes Aldes Aldes EasyHOME HYGRO EasyHOME HYGRO EasyHOME HYGRO EasyHOME HYGRO Bezeichnung Premium MW Premium SP Premium HP Premium HP+ Energieklasse - Durchschnittliches Klima...
- Page 26 EasyHOME HYGRO - Ventilatie systeem C vochtgestuurd EasyHOME HYGRO Classic Merknaam leverancier Aldes Benaming EasyHOME HYGRO Classic Energieklasse - Gematigd klimaat Gematigd klimaat - SEC - specifiek energetisch verbruik (kWh/ -25,03 Koud klimaat - SEC - specifiek energetisch verbruik (kWh/(m...
- Page 27 EasyHOME HYGRO - Ventilatie systeem C vochtgestuurd EasyHOME HYGRO Premium MW, SP, HP, HP+ Merknaam leverancier Aldes Aldes Aldes Aldes EasyHOME HYGRO EasyHOME HYGRO EasyHOME HYGRO EasyHOME HYGRO Benaming Premium MW Premium SP Premium HP Premium HP+ Energieklasse - Gematigd klimaat...
- Page 28 EasyHOME HYGRO - higrorregulable EasyHOME HYGRO Classic Marca comercial proveedor Aldes Denominación EasyHOME HYGRO Classic Clase energética - Clima templado Clima templado - CEE - Consumo de energía específico (kWh/ -25,03 Clima frío - CEE - Consumo de energía específico (kWh/(m -52,10 Clima cálido - CEE - Consumo de energía específico (kWh/(m...
- Page 29 EasyHOME HYGRO - higrorregulable EasyHOME HYGRO Premium MW, SP, HP, HP+ Marca comercial proveedor Aldes Aldes Aldes Aldes EasyHOME HYGRO EasyHOME HYGRO EasyHOME HYGRO EasyHOME HYGRO Denominación Premium MW Premium SP Premium HP Premium HP+ Clase energética - Clima templado Clima templado - CEE - Consumo de energía específico (kWh/...
- Page 30 EasyHOME HYGRO - hygroadjustable EasyHOME HYGRO Classic Marchio commerciale fornitore Aldes Designazione EasyHOME HYGRO Classic Classe energetica - Clima medio Clima medio - SEC - Consumo energetico specifico (kWh/(m -25,03 Clima freddo - SEC - Consumo energetico specifico (kWh/(m -52,10...
- Page 31 EasyHOME HYGRO - hygroadjustable EasyHOME HYGRO Premium MW, SP, HP, HP+ Marchio commerciale fornitore Aldes Aldes Aldes Aldes EasyHOME HYGRO EasyHOME HYGRO EasyHOME HYGRO EasyHOME HYGRO Designazione Premium MW Premium SP Premium HP Premium HP+ Classe energetica - Clima medio...
