Collomix Rühr- und Mischgeräte GmbH
D-85080 Gaimersheim

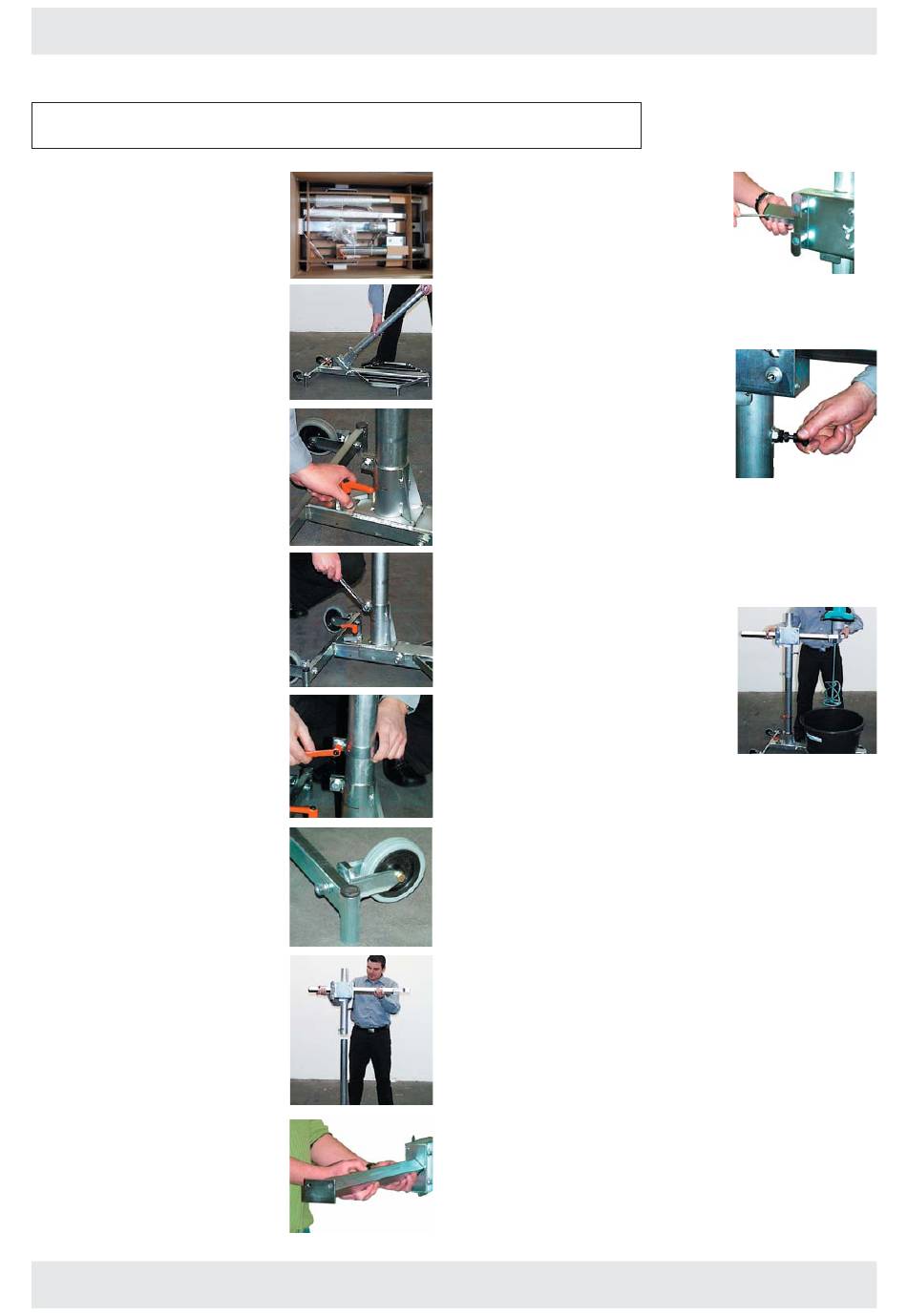

Montage de la station de mélange
Vous trouverez l'aperçu des
éléments à assembler à la
page 3.
Insérer le tube vertical (4) dans
le socle (1), puis le soulever.
Fixer le socle (1) avec la
manette de tension. Serrer
la vis qui maintiendra le tube
vertical, à l'aide d'une clé
plate de 17.
Mettre en place la bague
de blocage (3) sur le tube
vertical.
Visser les roues de transport (2)
dans le passage percé prévu à
cet effet.
Insérer le bras de potence
(5)
sur
le
tube
jusqu'au blocage du bouton
de
positionnement.
vous conseillons au préalable
de lubrifier ou de graisser
légèrement le tube vertical. Le
bouton de positionnement (11)
maintient le bras sur environ la
moitié de sa hauteur.
Glisser la barre (7) dans
le boiter à billes (8), et
vérifier en douceur son bon
fonctionnement.
Page 8
vertical,
Nous
Visser l'écrou de sécurité à
l'arrière de la barre glissante.
Visser l'anneau de blocage sur
la barre glissante. Le système
de positionnement du bras se
libère en tirant sur le bouton
de positionnement (11) pour
glisser vers le bas. Bien mainte-
nir le bras de potence avec une
main lors du déverrouillage. En
fin de course le système repose
sur la bague de blocage.
Insérer le mélangeur dans
l'anneau
de
blocage,
serrer les fixations.
La bague de blocage sert à
ajuster le système par rapport
au récipient utilisé. Ajuster la
bague de blocage de telle sorte
que les turbines de mélange se
situent légèrement au dessus
du fond du récipient.
Edition: 2.1-05
Station de mélange
Collomix RSU
