Manuels Connexes pour FAURE FCG612H1WA
Sommaire des Matières pour FAURE FCG612H1WA

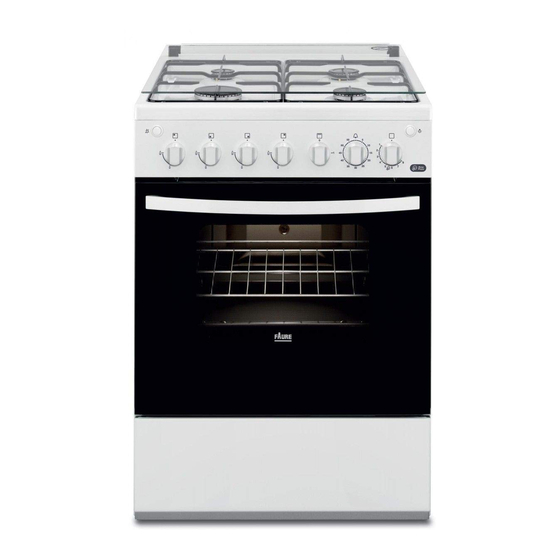

- Page 1 Notice d'utili‐ sation Cuisinière FCG612H1WA...
- Page 2 Table des matières Informations de sécurité Four - Utilisation quotidienne Consignes de sécurité Four - Fonctions de l'horloge Installation Four - Utilisation des accessoires Description de l'appareil Four - Conseils Avant la première utilisation Four - Entretien et nettoyage Table de cuisson - Utilisation quotidienne En cas d'anomalie de fonctionnement Table de cuisson - Conseils Rendement énergétique...
- Page 3 Cet appareil est destiné à être utilisé jusqu'à une altitude de 2000 m au- • dessus du niveau de la mer. Cet appareil n'est pas destiné à être utilisé sur les navires, bateaux ou • vaisseaux. N'installez pas l'appareil derrière une porte décorative pour éviter tout •...
- Page 4 Si le câble d'alimentation est endommagé, il doit être remplacé par le • fabricant, un service de maintenance agréé ou un technicien qualifié afin d'éviter tout danger lié à l'électricité. Soyez prudent lorsque vous manipulez le tiroir de rangement. Il peut •...
- Page 5 • Fermez bien la porte de l'appareil avant de brancher • Ne laissez pas des étincelles ou des flammes nues la fiche à la prise secteur. entrer en contact avec l'appareil lorsque vous ouvrez la porte. Raccordement au gaz • Ouvrez prudemment la porte de l'appareil.
- Page 6 que celui pour lequel il a été conçu, à des fins de chauffage par exemple. Entretien et nettoyage AVERTISSEMENT! Risque de blessure corporelle, d'incendie ou de dommage matériel à l'appareil. Éclairage interne • Avant d'effectuer toute opération d'entretien, mettez • Les ampoules classiques ou halogènes utilisées l'appareil hors tension.
- Page 7 Dimensions Caractéristiques techniques Tension 220 - 240 V Fréquence 50 / 60 Hz Classe de l'appareil Dimensions Distances minimales Hauteur Dimensions Largeur Profondeur Autres caractéristiques techniques Catégorie de l'appareil : II2E+3+ Gaz d'origine : G20/G25 (2E+) 20/25 mbar Gaz de remplacement : G30 (3+) 28-30 mbar G31 (3+) 37 mbar Diamètres des vis de réglage...
- Page 8 BRÛLEUR PUISSANCE NORMA- MODÈLE D'INJECTEUR PUISSANCE RÉDUITE kW 1) 1/100 mm LE kW 1) Semi-rapide 2.0 / 1.9 0.43 / 0.45 Auxiliaire 0.35 Four 0.90 1) Le type de vis de réglage dépend du modèle. Brûleurs à gaz pour GAZ NATUREL G25 25 mbar BRÛLEUR PUISSANCE NORMA- MODÈLE D'INJECTEUR...
- Page 9 Raccordement au gaz AVERTISSEMENT! Lorsque l'installation est terminée, assurez-vous que chaque Utilisez des raccordements fixes (« rigides ») ou utilisez raccord est étanche. Pour vérifier des tuyaux flexibles en acier inoxydable selon les l'étanchéité, utilisez une solution normes en vigueur. Si vous utilisez des tuyaux flexibles savonneuse, jamais de flamme ! métalliques, ils ne doivent pas entrer en contact avec des parties mobiles ni être comprimés.
- Page 10 Remplacement des injecteurs de la table de Passage du gaz naturel au gaz liquéfié cuisson 1. Serrez entièrement la vis de réglage. 2. Remettez la manette en place Remplacez les injecteurs dès vous changez le type de gaz. Passage du gaz liquéfié au gaz naturel 1.
- Page 11 2. Replacez la manette de sélection des fonctions du four. 3. Branchez l'appareil à l'alimentation électrique. AVERTISSEMENT! Branchez la fiche dans la prise secteur uniquement après avoir remis en place toutes les pièces dans leurs positions initiales. Risque de blessure ! 4.
- Page 12 2. L'orifice se trouve sur le côté gauche, à l'arrière de ATTENTION! Assurez-vous d'installer la l'appareil. Soulevez l'avant de l'appareil et placez-le protection anti-bascule à la bonne au milieu de l'espace entre les placards. Si l'espace hauteur. entre les placards est supérieur à la largeur de l'appareil, vous devez ajuster la mesure latérale si Vérifiez que la surface derrière l'appareil vous souhaitez centrer l'appareil.
- Page 13 Description de l'appareil Vue d'ensemble Touche pour le générateur d'étincelle Manettes de la table de cuisson Manette du gril Manette de la minuterie Voyant du gril Manette de sélection des fonctions du four Touche pour l'éclairage Résistance Éclairage Position des grilles Description de la table de cuisson Brûleur auxiliaire Brûleur semi-rapide...
- Page 14 4. Laissez l'appareil en fonctionnement pendant Reportez-vous au chapitre « Entretien et 15 minutes. nettoyage ». AVERTISSEMENT! Les accessoires Nettoyez l'appareil et les accessoires avant de les peuvent chauffer plus que d'habitude. utiliser pour la première fois. Remettez les accessoires en place. Une odeur et de la fumée peuvent s'échapper de l'appareil.
- Page 15 Vue d'ensemble des brûleurs A. Chapeau du brûleur B. Couronne du brûleur C. Bougie d'allumage D. Thermocouple Arrêt du brûleur Pour éteindre la flamme, tournez la manette sur la position Arrêt AVERTISSEMENT! Abaissez ou coupez toujours la flamme avant de retirer les récipients du brûleur.
- Page 16 • Les rayures ou les taches sombres sur la surface orifices des couronnes des brûleurs ne sont pas n'ont aucune incidence sur le fonctionnement de la obstrués. table de cuisson. Supports de casserole • Utilisez un nettoyant spécialement adapté à la surface de la table de cuisson.
- Page 17 Fonction du four Utilisation Gril Pour griller des aliments peu épais au centre du gril. Pour faire griller du pain. La température maximale pour cette fonction est de 210 °C. Nous vous recommandons de ne pas utiliser le gril électrique et le gril à gaz simultané- ment.
- Page 18 Mise à l'arrêt du brûleur du four • Il convient de disposer la plupart des aliments sur la grille dans la lèchefrite, afin de favoriser la Pour éteindre la flamme, tournez la manette sur la circulation optimale de l'air et de séparer les position Arrêt aliments des graisses et des sucs qui s'en dégagent.
- Page 19 Placez le plateau ou le plat à rôtir sur le niveau du four. Ne poussez pas le plateau jusqu'à la Assurez-vous qu'ils ne touchent pas la paroi arrière du paroi arrière de la cavité du four. Cela four. empêcherait la chaleur de circuler autour de la plaque.
- Page 20 Au départ, surveillez la cuisson lorsque vous cuisinez. recettes et les quantités lorsque vous utiliserez Ainsi, vous trouverez les meilleurs réglages (fonction, l'appareil. temps de cuisson, etc.) pour vos ustensiles, vos Tableaux de cuisson Plat Temps Position Temps Temps de Posi- Accessoires de pré-...
- Page 21 Alimentaire / Temps Position Temps Temps de Posi- Accessoires Vaisselle (IEC de pré- du ther- de gril cuisson au tions 60350-1) chauffa- mostat (min) à total (min) ge (min) la fin grilles Plat Lasagnes 40 - 50 plat en Pyrex sur une gril- le métallique Gratin de maca- 5 - 6...
- Page 22 Nettoyage de la porte du four La porte du four est dotée de deux panneaux de verre. Vous pouvez retirer la porte du four et le panneau de verre intérieur pour le nettoyer. Si vous tentez d'extraire le panneau de verre intérieur sans avoir au préalable retiré...
- Page 23 AVERTISSEMENT! Risque d'électrocution ! Déconnectez le fusible avant de remplacer l'ampoule. L'éclairage et le diffuseur en verre peuvent être très chauds. 1. Éteignez l'appareil 2. Retirez les fusibles de la boîte à fusibles ou coupez le disjoncteur. 2. Soulevez lentement le tiroir. Éclairage arrière 3.
- Page 24 Référence du produit (PNC) ......... Numéro de série (S.N.) ......... Rendement énergétique Informations de produit pour table de cuisson selon la norme EU 66/2014 Identification du FCG612H1WA modèle Type de table de Table de cuisson dans une cuisinière autonome cuisson...
- Page 25 Fiche du produit et informations pour les fours conformément à la norme EU 65-66/2014 Nom du fournisseur Faure Identification du modèle FCG612H1WA Index d'efficacité énergétique 95,8 Classe d'efficacité énergétique 1,58 kWh/cycle Consommation d'énergie avec charge standard et mode traditionnel 5,70 MJ/cycle Nombre de cavités...
- Page 26 Si la cuisson doit durer plus de 30 minutes, réduisez la Maintien des aliments au chaud température du four au minimum 3 à 10 minutes avant Sélectionnez la température la plus basse possible pour la fin de la cuisson, en fonction de la durée de la utiliser la chaleur résiduelle et maintenir le repas au cuisson.
- Page 28 www.electrolux.com/shop 867342599-A-342018...
