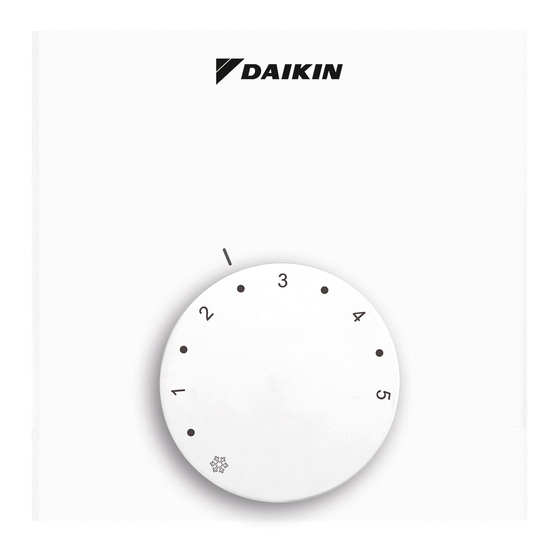

Daikin EKWCTRAN1V3 Guide Rapide

THERMOSTAT ANALOGIQUE 230 V
1x
Le EKWCTRAN1V3 sert à la régulation de la température ambiante
par le réglage de la température théorique souhaitée pour la commande
d'actionneurs en mode chauffage/refroidissement. Toute autre utilisation sera
considérée comme non conforme et le fabricant déclinera toute responsabilité.
¾ L'installation électrique doit être réalisée conformément aux
dispositons nationales actuelles ainsi qu'aux règlements du
distributeur d'énergie local par un spécialiste lorsque l'appareil
est hors tension.
¾ L'appareil peut être ouvert hors tension uniquement par un
spécialiste autorisé.
¾ Utiliser l'appareil uniquement s'il est en parfait état technique.
¾ S'assurer qu'aucun enfant ne puisse jouer avec le produit.
Surveiller les enfants le cas échéant.
https://qr.daikin.eu?N=EKWCTRAN1V3
± 30 cm
1
2a
3,5 mm
*
2b 4
*
Couvercle de protection
Montage
Monter le régulateur directement sur le mur ou sur une prise UP. Établir le
raccordement électrique comme sur les illustrations 3.
EKWCTRAN1V3
2x
Position de montage
Les sources de chaleur
étrangères influencent
la fonction du régulateur.
3
CO
µC
1 2
Température réduite
La température réduite de 2 K peut être activée
par L/L1 sur
2 K
de commutaton externe.
Démontage
1. Couper l'alimentation électrique.
2. Desserrer le câblage
3. Démonter le régulateur et l'éliminer conformément le cas échéant.
Positionneur de point de consigne
Régler la température de consigne en tournant
le poitionneur de point de consigne.
1 2
3 4
2x
1 2
Le régulateur est applicable
dans des systèmes
de chauffage et de
refroidissement. Pour bloquer
la fonction refroidissement,
raccorder les contacts en bas
à gauche ensemble dans
l'état hors tension.
, par exemple par une horloge
Étalonnage valeur de
consigne
1. Retirer le positionneur
de point de consigne.
2. Régler la correction de
valeur de consigne :
Un alignement
avec la température
ambiante est possible
entre -2 K ... +2 K.
En option - limiter la plage
de température
Placer le limiteur pour les
températures min. et max.
puis régler.
1
