Dru Berlien Instructions D'installation Et Mode D'emploi

INSTALLATIEVOORSCHRIFT EN GEBRUIKERSHANDLEIDING NL/BE
Warmhoudplaat tbv Berlien
Geachte klant,
Vriendelijk bedankt voor de aankoop van
dit DRU product. Onze producten zijn
ontwikkeld en gefabriceerd volgens de
hoogst mogelijke kwaliteit-, prestatie- en
veiligheidseisen.
In deze handleiding vindt u instructies
voor het monteren van de
warmhoudplaat op de schoorsteenkachel
Berlien.Wilt u meer ondersteuning,
neem dan contact op met uw
leverancier.
Let op: Op de warmhoudplaat kan men
niet koken, deze is bedoeld om een en
ander warm te houden.
Uitpakken
Wanneer u klaar bent met uitpakken,
dient de verpakking via de reguliere weg
te worden afgevoerd.
B
C
A

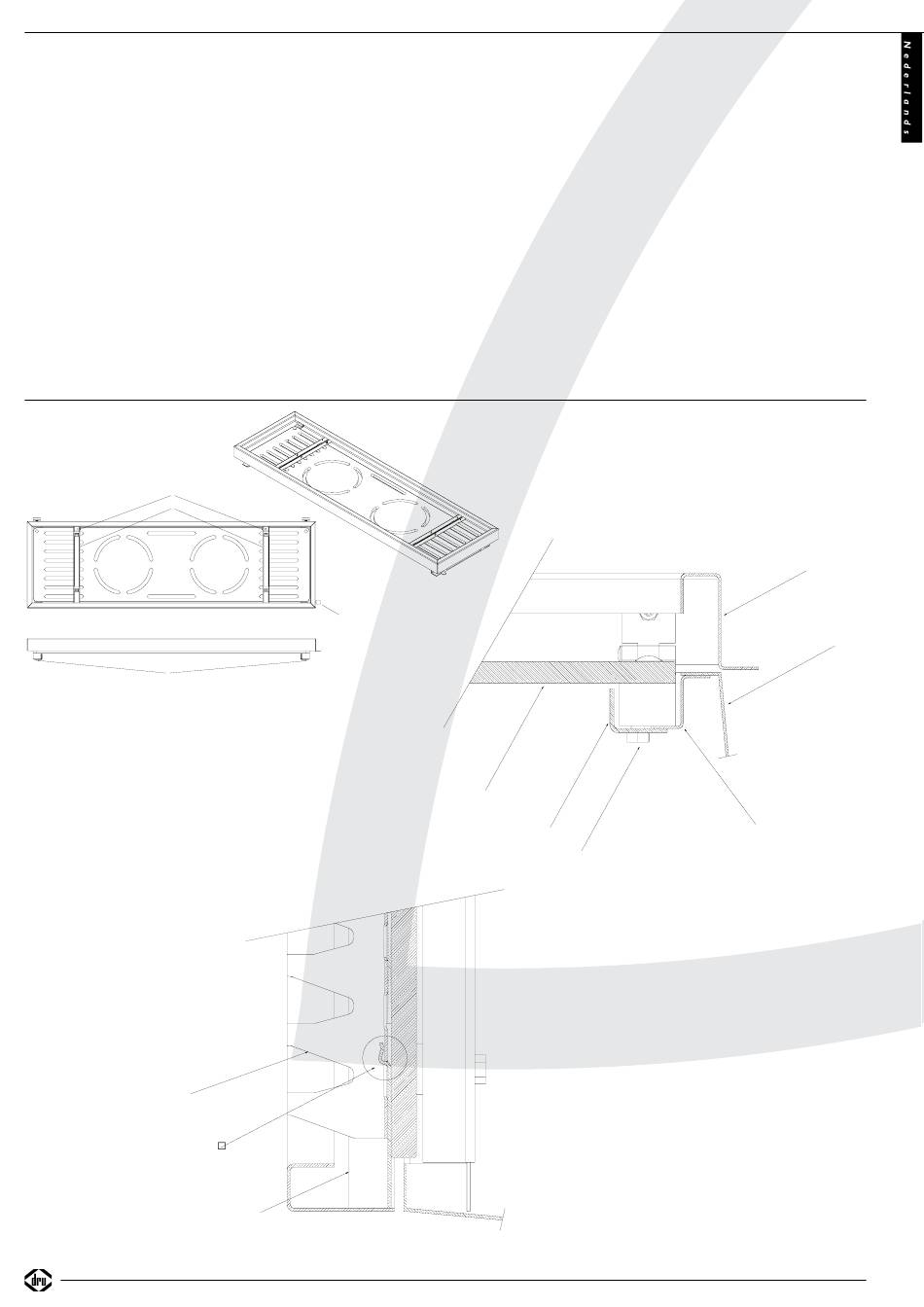

figuur 1
Verbindingsstuk
Verbinding verbindingsstuk
aan steunbalk!
Bewaar dit document zorgvuldig
Montage van de warmhoudplaat.
• Schakel de kachel uit en laat deze
afkoelen.
• Neem het rooster van de mantel.
• Verwijder de mantel van het toestel.
• Schroef de vier zeskantbouten (A) los,
waarmee de twee hoeklijnen zijn
bevestigd aan de nokken van de
warmhoudplaat, (fig. 1).
• Plaats de warmhoudplaat met de nokken
naar beneden en de schanieren achter,
op de mantel waar eerst het rooster lag.
• Monteer de hoeklijnen weer met de vier
zeskantbouten (A) zodat de
warmhoudplaat geklemd word aan de
steunstrippen van de mantel, (fig. 2).
• Schroef de twee schroefjes (B) los van
de steunbalken (C) in het frame.
• Plaats het rooster met de
verbindingsstukken in de steunbalken van
D
Steunbalk C
het frame, met de schuine kant van de
lamellen naar voren. Plaats het rooster
zover mogelijk naar achteren en schuif
hem vervolgens naar voren zodat het
verbindingsstuk geklemd wordt op de
steunbalken, (fig. 3).
• Draai de twee schroefjes (B) weer vast
in de steunbalken. Het rooster wordt
geblokkeerd.
• Plaats de mantel terug. Bij plaatsing van
de mantel dient de achterrand van de
mantel in de mantelsteunen te vallen.
• Het frame kan door middel van het lipje
(D) omhoog en omlaag gekanteld
worden.
Let op: Het lipje kan warm zijn als
de kachel aanstaat. Gebruik van b.v.
pannelap, handschoen wordt
aanbevolen.
38c-1005
Warmhoudplaat
Hoeklijn
A
38c-1007
figuur 3
957.557.01
Let op: Op de warmhoudplaat kan
men niet koken, deze is bedoeld om
een en ander warm te houden.
Onderhoud en reiniging
U moet uw warmhoudplaat regelmatig
onderhouden en polijsten indien u haar
metallisch en blinkend aspect wenst te
behouden. Gebruik hiervoor speciale
middelen die in de handel verkrijgbaar
zijn. Bij het reinigen van het frame en de
mantel geen bijtende of schurende
middelen gebruiken.
figuur 2
Frame
Mantel
38c-1006
Steunstrip mantel
