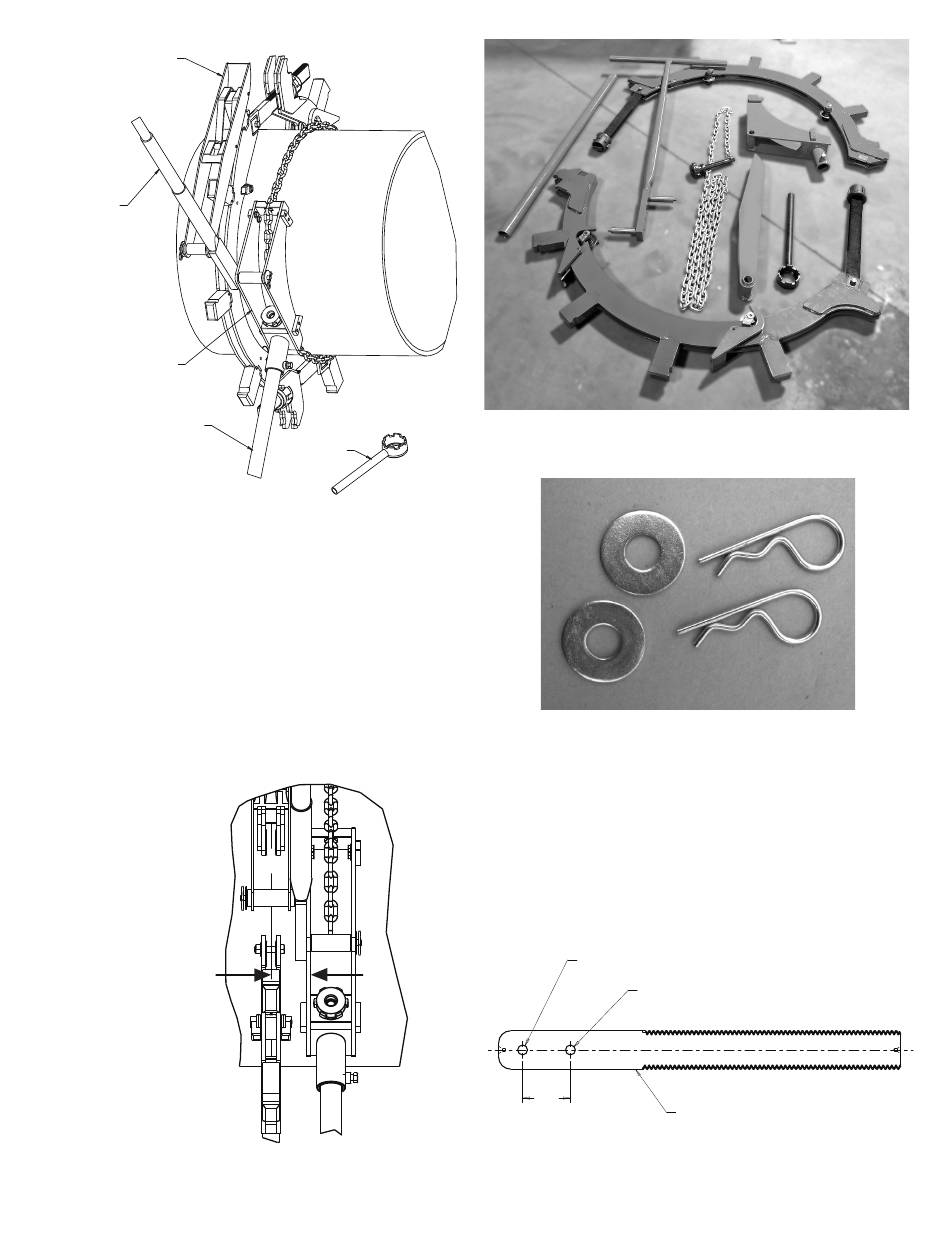

図5
ラッチ
ハンドル
サドル
トルクアーム
9. ラ ッチが1つのラグの上にく るまでハンドルを持ち上げてから、 ハ
ンドルを引き下げ、 カッターを回転させます。
10. 半 回転するたびに、 同梱のレンチを使ってカッターの黒いナッ トを
1つ締め付けます。 各ナッ トを交互に締め付けます。 毎回、 ナッ トを
できるだけ強く締め付けます。 1回転したら、 カッターが適切に切
断ラインに沿っているか確認します。
切断が完了するまで、 中断せずに一定の圧力を維持することが重要
です。
R C30以上のカッターでは、 1人がナッ トを締め付け、 もう1人がカッ
ターを回転させるといったように、 2人で作業したほうが作業しやすい
かもしれません。
図6
サドル位置
3-1/8インチ (79mm)
カッ トライン中央から
サドルの端まで
左の矢印は 「切断ラインの中心」 を示しています。
右の矢印は 「サドルの端」 を示しています。
20
レンチ
組立用に提供されるRC42部品
ハンドルをラッチに固定するコッターピンと座金 (2
セッ ト同梱) 。
図7
このピボット穴を
42インチ(1063mm)径パイプに使用
このピボット穴を
40インチ(1020mm)径パイプに使用
2.5
インチ
RC42ネジ
