TRABA
MANIJA
CARRO
PORTAHERRAMIENTAS
BRAZO DE TORSIÓN
9.
Levante la manija hasta que la traba se deslice por encima de una
de las orejetas, luego tire de la manija hacia abajo para rotar el
cortatubos.
10. Después de cada media rotación, ajuste una de las tuercas negras
en el cortatubos con la llave proporcionada, alternando entre cada
tuerca. Ajuste las tuercas lo más fuerte posible cada vez. Después
de una rotación completa, verifique para ver si el cortatubos está
alineado correctamente.
Es importante completar el corte sin pausar y para mantener
una presión consistente.
Para el cortatubos RC30 y más grandes, es recomendable tener dos
trabajadores: Una persona ajusta las tuercas mientras que la otra rota
el cortatubos.

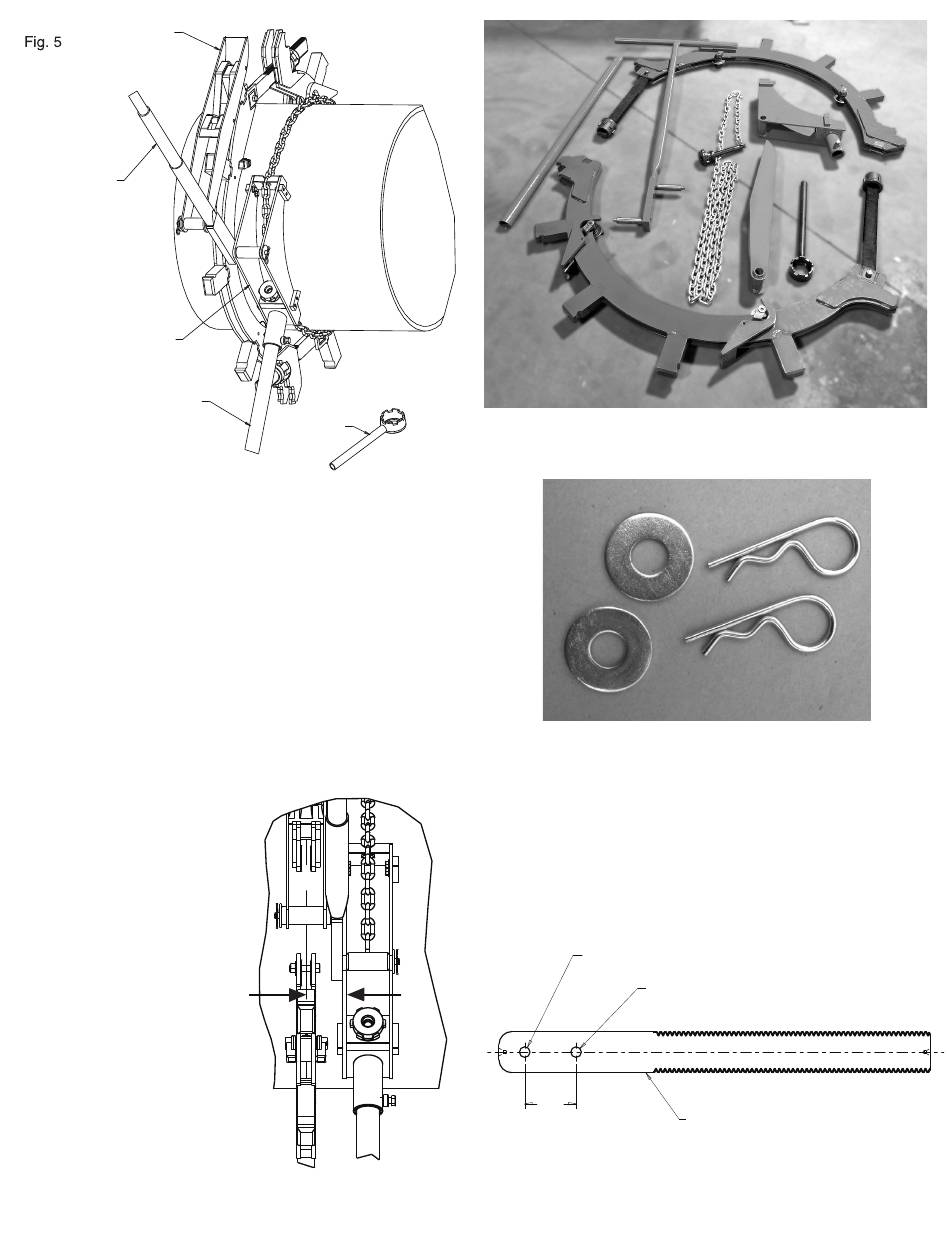

Fig. 6
UBICACIÓN DEL CARRO
PORTAHERRAMIENTAS
3-1/8 pulgadas (79 mm) del
centro de la línea de corte
hasta el borde del carro
portaherramientas
La flecha izquierda muestra el "centro de la línea de corte".
La flecha derecha muestra el "borde del carro portaherramientas"
LLAVE
Piezas RC42 proporcionadas para montaje
Pasador de chaveta y arandela utilizados para
asegurar la manija a la traba (2 juegos proporcio-
nados)
Fig. 7
Utilice este orificio para diámetro del tubo de
USE THIS PIVOT HOLE FOR
42 pulgadas (1063 mm).
42" (1063 mm) DIAMETER PIPE
Utilice este orificio para diámetro del tubo de
USE THIS PIVOT HOLE FOR
40" (1020 mm) DIAMETER PIPE
40 pulgadas (1020 mm).
2.5
pulg
Tornillo principal RC42
RC42 SCREW
7
