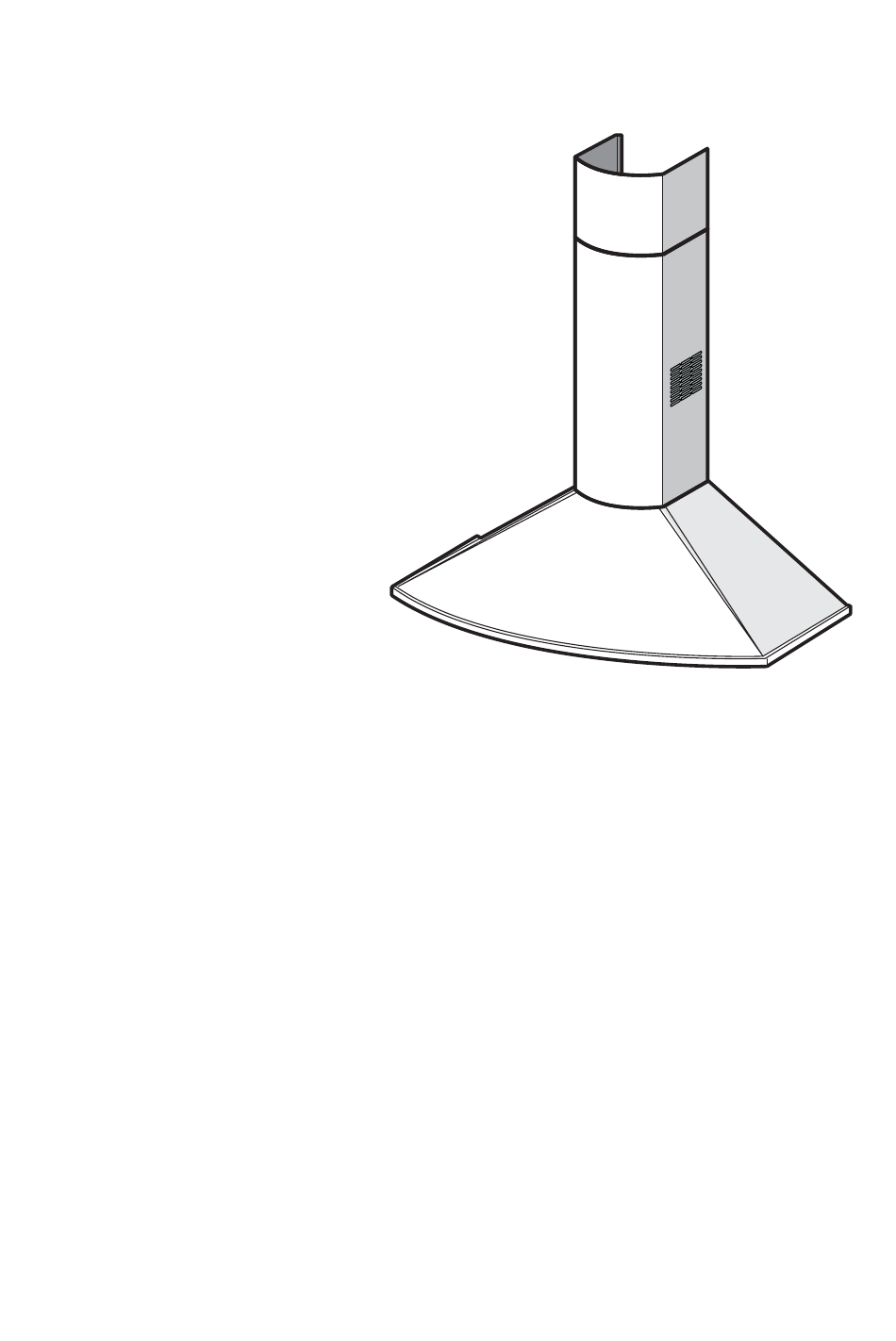

- Page 1 Libretto di Istruzioni Instructions Manual Manuel d’Instructions Bedienungsanleitung Gebruiksaanwijzing...
- Page 2 INDICE CONSIGLI E SUGGERIMENTI.............................. 3 CARATTERISTICHE................................4 INSTALLAZIONE ................................... 5 USO......................................8 MANUTENZIONE .................................. 9 INDEX RECOMMENDATIONS AND SUGGESTIONS ........................11 CHARACTERISTICS ................................12 INSTALLATION..................................13 USE ...................................... 16 MAINTENANCE ................................... 17 SOMMAIRE CONSEILS ET SUGGESTIONS............................19 CARACTERISTIQUES................................. 20 INSTALLATION..................................21 UTILISATION ..................................
- Page 3 CONSIGLI E SUGGERIMENTI Questo libretto di istruzioni per l'uso è previsto per più versioni dell' apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguar- dano il Vostro apparecchio. INSTALLAZIONE • Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell’arte.
- Page 4 CARATTERISTICHE Ingombro 598 - 898 r. 191 7.2.1 Componenti Rif. Q.tà Componenti di Prodotto Corpo Cappa completo di: Comandi, Luce, Filtri , Moto- Camino Telescopico formato da: Camino Superiore Camino Inferiore Flangia con Valvola Raccordo Uscita Aria Rif. Q.tà Componenti di Installazione Staffe Fissaggio Corpo Cappa 7.2.1 Staffe Fissaggio Camino Superiore...
- Page 5 INSTALLAZIONE Foratura Parete e Fissaggio Staffe 7.2.1 Tracciare sulla Parete: • una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa; • una linea Orizzontale a: 650 mm min. sopra il Piano di Cottura, per installazione senza Fonda- le;...
- Page 6 Montaggio Corpo Cappa 12.d • Avvitare sulle Staffe 7.1, le 2 Viti 12d in dotazione. • Agganciare il Corpo Cappa alle Staffe 7.1, centrandolo sulla linea verticale. • Agire sulle Viti 12d, dal sotto della Cappa, per livellare il Cor- po Cappa.
- Page 7 CONNESSIONE ELETTRICA • Collegare la Cappa all’Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm. • Rimuovere i Filtri antigrasso (vedi par. “Manutenzione”) e as- sicurarsi che il connettore del Cavo di alimentazione sia corret- tamente inserito nella presa dell’Aspiratore 7.2.1 Montaggio Camino...
- Page 8 Quadro comandi Luci Accende e spegne l’Impianto Luci Accende e spegne l’Impianto di Illuminazione. di Illuminazione. Motore Accende e spegne il motore Led accensione Motore. Aspirazione. V1 Motore Accende e spegne il motore Velocità Determina la velocità di e- Aspirazione a velocità mini- sercizio: ma, adatta ad un ricambio 1.
- Page 9 MANUTENZIONE Filtri antigrasso PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI • Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso. • Togliere i Filtri uno alla volta, spingendoli verso la parte poste- riore del gruppo e tirando contemporaneamente verso il basso.
- Page 10 Filtri antiodore al Carbone attivo (Versione Filtrante) Il Filtro antiodore al Carbone attivo non è lavabile e non è rigene- rabile, va sostituito ogni 4 mesi circa di utilizzo o più frequente- mente, per un uso particolarmente intenso. SOSTITUZIONE • Togliere i Filtri antigrasso. •...
- Page 11 RECOMMENDATIONS AND SUGGESTIONS The Instructions for Use apply to several versions of this appliance. Accord- ingly, you may find descriptions of individual features that do not apply to your specific appliance. INSTALLATION • The manufacturer will not be held liable for any damages resulting from in- correct or improper installation.
- Page 12 CHARACTERISTICS Dimensions 598 - 898 r. 191 7.2.1 Components Ref. Q.ty Product Components Hood Body, complete with: Controls, Light, Blower, Filters Telescopic Chimney comprising: Upper Section Lower Section No return valve Air Outlet Connection Ref. Q.ty Installation Components Hood Body Fixing Brackets 7.2.1 Upper Chimney Section Fixing Brackets Wall Plugs...
- Page 13 INSTALLATION Wall drilling and bracket fixing 7.2.1 Wall marking: • Draw a vertical line on the supporting wall up to the ceiling, or as high as practical, at the centre of the area in which the hood will be installed. •...
- Page 14 Mounting the hood body 12.d • Screw the two screws 12d supplied onto the brackets 7.1. • Hook the hood body onto the bracket 7.1, centring it around the vertical line. • Use the adjusting screws 12d underneath the hood to level the hood body.
- Page 15 ELECTRICAL CONNECTION • Connect the hood to the mains through a two-pole switch hav- ing a contact gap of at least 3 mm. • Remove the grease filters (see paragraph Maintenance) being sure that the connector of the feeding cable is correctly inserted in the socket placed on the side of the fan.
- Page 16 Control panel Light Switches the lighting system Light Switches the lighting system on and off. on and off. Motor Switches the extractor motor Motor running led. on and off. V1 Motor Switches the extractor motor Speed Sets the operating speed of on and off at low speed.
- Page 17 MAINTENANCE Grease filters CLEANING METAL SELF- SUPPORTING GREASE FILTERS • The filters must be cleaned every 2 months of operation, or more frequently for particularly heavy usage, and can be washed in a dishwasher. • Remove the filters one at a time by pushing them towards the back of the group and pulling down at the same time.
- Page 18 Activated charcoal filter (Recirculation version) These filters are not washable and cannot be regenerated, and must be replaced approximately every 4 months of operation, or more frequently with heavy usage. REPLACING THE ACTIVATED CHARCOAL FILTER • Remove the metal grease filters •...
- Page 19 CONSEILS ET SUGGESTIONS La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut conte- nir des descriptions d'accessoires ne figurant pas dans votre appareil. INSTALLATION • Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l’art.
- Page 20 CARACTERISTIQUES Encombrement 598 - 898 r. 191 7.2.1 Composants Réf. Q.té Composants de Produit Corps Hotte équipé de: Commandes, Lumière, Groupe Ventilateur, Filtres Cheminée Télescopique formée par : Cheminée Supérieure Cheminée Inférieure Buse avec clapet ø 150 mm Raccord Sortie Air Réf.
- Page 21 INSTALLATION Perçage Paroi et Fixation Brides 7.2.1 Tracer sur la paroi : • une ligne verticale allant jusqu’au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte. • une ligne horizontale à 650 mm min. au-dessus du plan de cuisson pour installation sans embases :à...
- Page 22 Montage Corps Hotte 12.d • Visser sur les brides 7.1 les 2 vis 12d fournies. • Accrocher le corps hotte aux brides 7.1, en le centrant sur la ligne verticale. • Agir sur les vis 12d, par le dessous de la hotte pour en niveler le corps.
- Page 23 BRANCHEMENT ELECTRIQUE • Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d’au moins 3 mm. • Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.
- Page 24 UTILISATION Tableau de commande Lumières Allume et éteint l’éclairage. Lumières Allume et éteint l’éclairage. Moteur Allume et éteint le moteur Led allumage moteur. aspiration. V1 Moteur Met en marche et à l’arrêt le Vitesses Détermine les vitesses moteur aspiration à vitesse d’exploitation ainsi subdivi- minimale, pour un rechange sées:...
- Page 25 ENTRETIEN Filtres anti-graisse NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS • Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d’emploi ou plus fréquemment en cas d’emploi par- ticulièrement intense. • Retirer les filtres l’un aprés l’autre, en les poussant vers la par- tie arrière du groupe et en tirant simultanément vers le bas.
- Page 26 Filtre anti-odeur (Version filtrante) Il ne sont pas lavables ni régénérables, il faut les remplacer au moins tous les 4 mois d’emploi ou plus fréquemment en cas d’emploi particulièrement intense. REMPLACEMENT FILTRE AU CHARBON ACTIF • Retirer les filtres anti-graisse métalliques. •...
- Page 27 EMPFEHLUNGEN UND HINWEISE Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen. MONTAGE • Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind. •...
- Page 28 CHARAKTERISTIKEN Platzbedarf 598 - 898 r. 191 7.2.1 Komponenten Pos. St. Produktkomponenten Haubenkörper mit Schaltern, Beleuchtung, Gebläse- gruppe, Filtern Teleskopkamin bestehend aus: oberer Kaminteil unterer Kaminteil Flansch mit Ruckstauklappe ø 150 mm Luftaustritt-Anschlussstück Pos. St. Montagekomponenten Befestigungsbügel Haubenkörper 7.2.1 Befestigungsbügel oberer Kaminteil Dübel Schrauben 4,2 x 44,4 Schrauben 2,9 x 9,5...
- Page 29 MONTAGE Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel 7.2.1 Nachstehende Linien an die Wand zeichnen: • eine vertikale Linie bis zur Decke oder oberen Begrenzung, und zwar in der Mitte des Be- reiches, in dem die Haube montiert werden soll; •...
- Page 30 Montage des Haubenkörpers 12.d • Bei den Bügeln 7.1 die 2 mitgelieferten Schrauben 12d ein- schrauben. • Den Haubenkörper bei den Haltebügeln 7.1 einhängen und auf die vertikale Linie ausrichten. • Mit Hilfe der Schrauben 12d vom Haubenunteren her den Haubenkörper ausrichten.
- Page 31 ELEKTROANSCHLUSS • Bei Anschluss der Haube an das Stromnetz muss ein zweipoli- ger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden. • Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versi- chern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird.
- Page 32 BEDIENUNG Bedienfeld Beleucht. Schaltet die Beleuchtung ein Beleucht. Schaltet die Beleuchtung ein und aus. und aus. Motor Schaltet den Gebläsemotor Betriebsanzeigelampe. ein und aus. V1 Motor Schaltet den Gebläsemotor Geschw. bestimmt die Gebläsegech- mit minimaler Geschwindig- windigkeit und steuert fol- keit ein oder aus.
- Page 33 WARTUNG Fettfilter SELBSTTRAGENDER METALLFETTFILTER REINIGUNG • Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Ein- satz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist. • Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden.
- Page 34 Geruchsfilter (Umluftversion) Sie können weder gewaschen noch wiederverwendet werden und sind alle 4 Betriebsmonate bzw. bei starkem Einsatz auch häufi- ger auszutauschen. AUSTAUSCHEN DER AKTIVKOHLE FILTER • Die Metallfettfilter entnehmen. • Den gesättigten Aktivkohle-Geruchsfilter wie gezeigt entfer- nen (A). • Die neuen Filter wie gezeigt montieren (B). •...
- Page 35 ADVIEZEN EN SUGGESTIES Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toe- passing zijn op uw apparaat. INSTALLATIE • De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste of niet overeenkomstig de regels der kunst uitgevoerde installaties.
- Page 36 EIGENSCHAPPEN Buitenafmetingen 598 - 898 r. 191 7.2.1 Onderdelen Productonderdelen Ref. Wasemkap compleet met: bedieningen, licht, ventilat- orgroep, filters Telescopische schouw bestaande uit: Bovenstuk Onderstuk Toom met Klep ø 150 mm Verbindingsstuk luchtuitlaat Installatieonderdelen Ref. Bevestigingsbeugels wasemkap 7.2.1 Bevestigingsbeugels bovenstuk van de schouw Pluggen Schroeven 4,2 x 44,4 Schroeven 2,9 x 9,5...
- Page 37 INSTALLATIE Boren van gaten in de wand en bevestiging van de beugels 7.2.1 Trek de volgende lijnen op de wand: • een verticale lijn tot aan het plafond of tot aan de bovenlimiet, in het midden van de zone waar u de wasemkap wilt installeren; •...
- Page 38 Montage van de Wasemkap 12.d • Schroef de 2 bijgeleverde schroeven 12d in de beugels 7.1. • Haak de wasemkap aan de beugels 7.1 en centreer hem op de verticale lijn. • Draai van onder de kap aan de schroeven 12d om de wasem- kap recht te hangen.
- Page 39 ELEKTRISCHE AANSLUITING • Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm. • Verwijder de vetfilters (zie par. "Onderhoud") en verzeker u ervan dat de stekker van de voedingskabel goed in de contact- doos van de afzuigkap is gestoken.
- Page 40 GEBRUIK Bedieningspaneel Lichten Hiermee schakelt u de erlich- Lichten Hiermee schakelt u de ver- ting aan en uit. lichting aan en uit. Motor Hiermee schakelt u de af- Led motorinschakeling. zuigmotor aan en uit. V1 Motor Inschakeling en uitschake- Snelheid Instelling van de werkings- ling van de afzuigmotor op snelheid: minimumsnelheid, geschikt...
- Page 41 ONDERHOUD Vetfilters REINIGING VAN DE ZELFDRAGENDE METALEN VETFILTERS • De filters moeten eens in de 2 maanden of, bij bijzonder inten- sief gebruik, vaker gereinigd worden, en kunnen ook in de vaatwasmachine worden gewassen. • Verwijder de filters één voor één door ze naar de achterkant van de groep te duwen en ze tegelijkertijd omlaag te trekken.
- Page 42 Geurfilter (filterversie) De filters kunnen niet gewassen en niet geregenereerd worden en dienen bij gebruik van de kap tenminste eens in de 4 maanden of, bij bijzonder intensief gebruik, vaker te worden vervangen. VERVANGING FILTER MET ACTIEVE KOOLSTOF • Verwijder de vetfilters. •...
