TEC180117009 Rev. 2
Installation et entretien
Fixation des commutateurs EDM

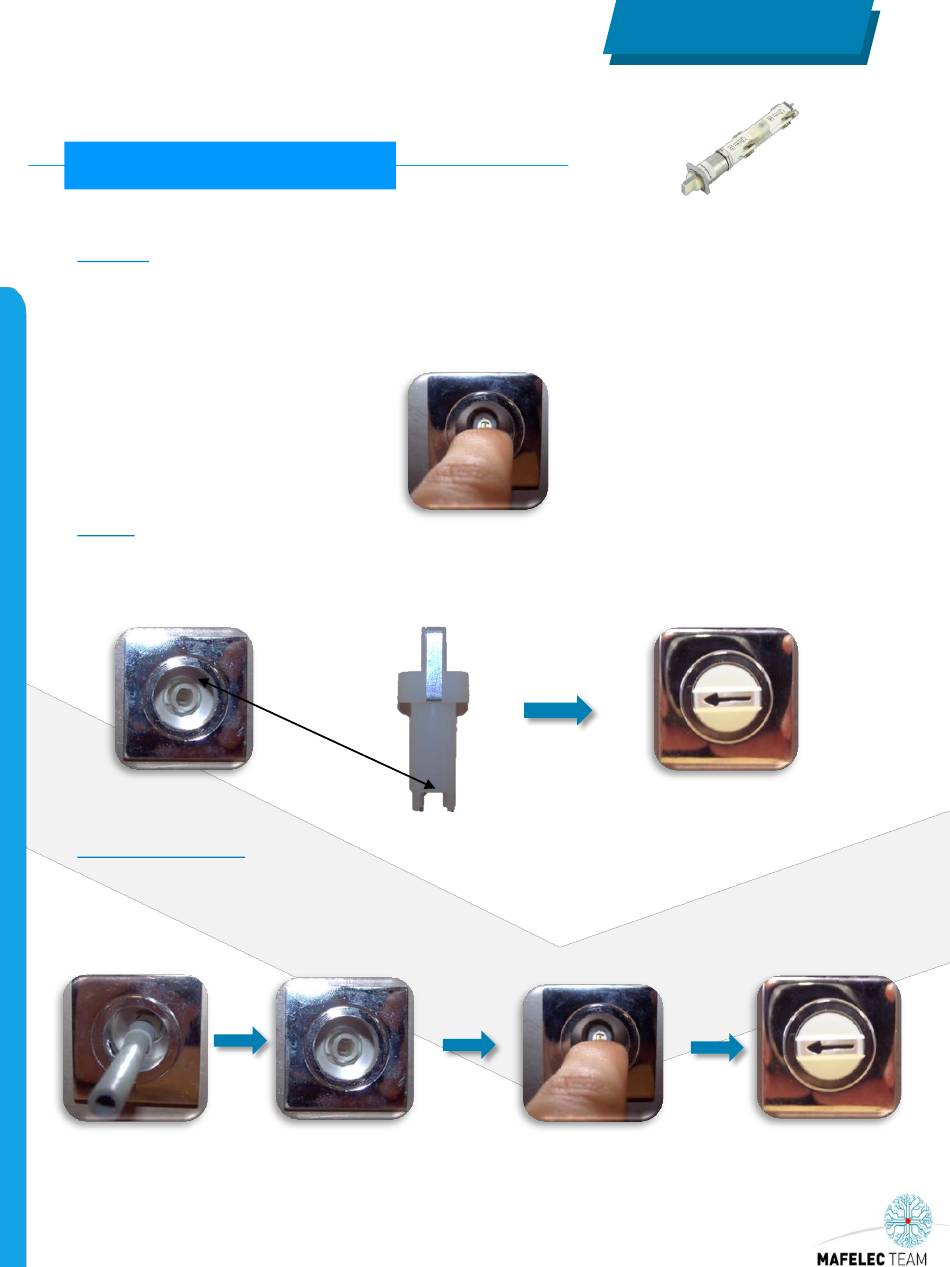

Etape 3 ' :
(lampe) (Ignorer cette étape si la signalisation lumineuse n'est pas utilisée ou si la lampe est
installée en usine)
Mettre en place la lampe dans la douille du commutateur à la main
/!\ Être vigilant à ce que la lampe soit correctement insérée.
Etape 4 :
Encliqueter le bouton en butée dans la pièce de transmission mécanique. /!\ Un seul sens de montage
Remplacement lampe :
Retirer le bouton poussoir. Utiliser le tire lampe (référence : 1SNA319155R0200) pour retirer la lampe à
remplacer. Insérer la lampe de remplacement. Encliqueter le bouton.
7
* Les spécifications et dessins présentés sont susceptibles de changer, et n'ont pas de valeur contractuelle sauf confirmation de nos spécialistes.
