TEC180117009 Rev. 2
Installation et entretien

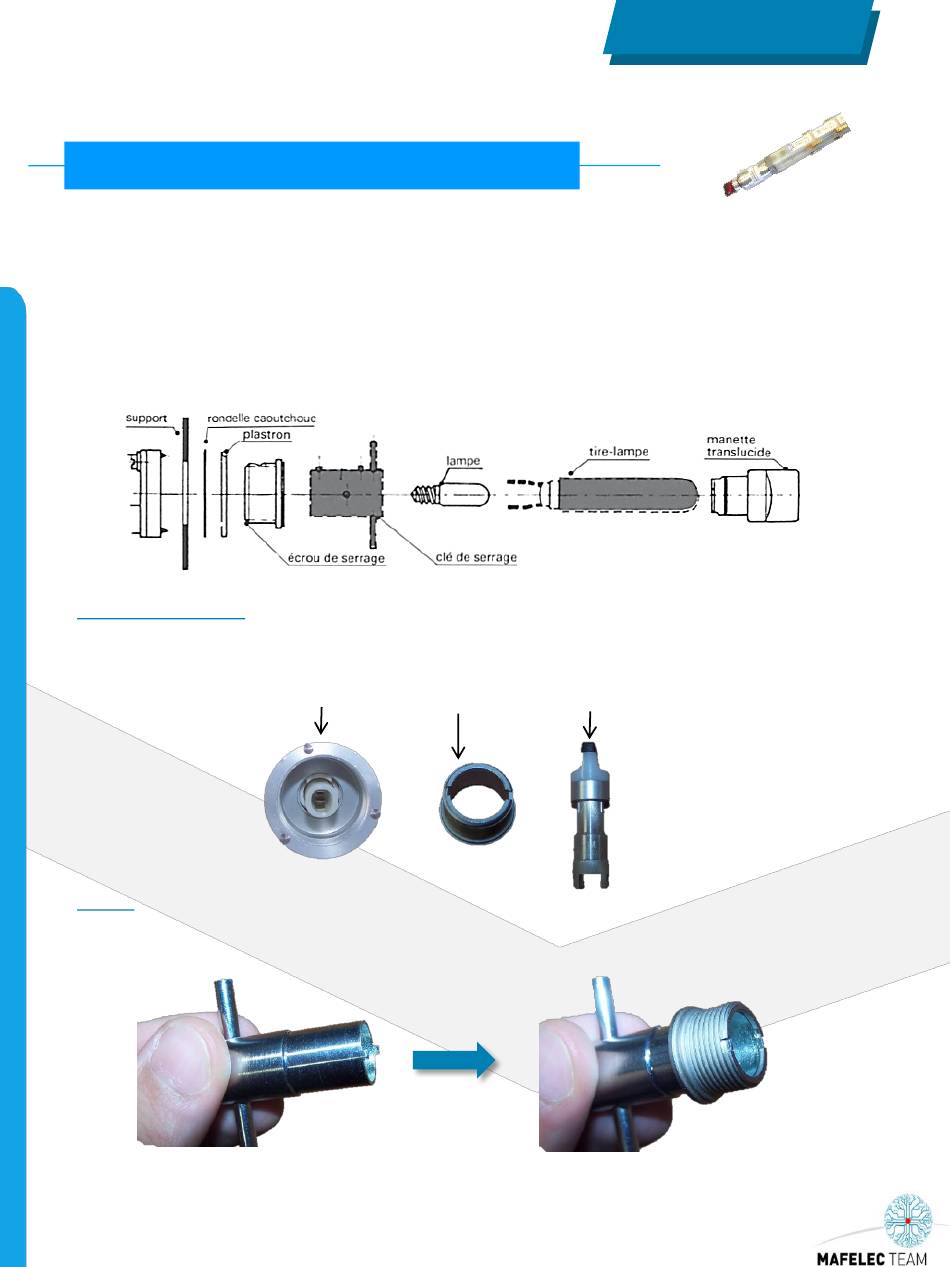

Fixation des commutateurs EM (PAI/CPAR/CPBR/CPCR)
L'appareil normal est prévu pour être monté sur un support d'épaisseur 1,5 à 3mm ou un carroyé
mosaïque C25 MAFELEC.
Le produit est fixé sur le support par l'intermédiaire d'un écrou central. 2 personnes sont
recommandées pour correctement fixer le commutateur : une personne à l'arrière du support pour
correctement orienter le produit et maintenir le commutateur, l'autre pour mettre en place le
symbole et l'écrou central et serrer le commutateur.
Etape 0 (préparation) :
Dissocier tous les éléments constitutifs de la partie avant du commutateur tel que présenté ci
dessous.
Bloc commutateur
Ecrou de serrage
Manette
Etape 1 :
Insérer l'écrou sur la clé de serrage (référence : 1SNA357965T0400).
13
* Les spécifications et dessins présentés sont susceptibles de changer, et n'ont pas de valeur contractuelle sauf confirmation de nos spécialistes.
