TEC180117009 Rev. 2
Installation et entretien
Fixation des commutateurs EDM-C25
L'appareil normal est prévu pour être monté sur un carroyé mosaïque C25 MAFELEC.
Le produit est fixé sur le support par l'intermédiaire d'un écrou central. 2 personnes sont
recommandées pour fixer correctement le commutateur : une personne à l'arrière du support pour
orienter le produit et maintenir le commutateur, l'autre pour mettre en place le symbole et l'écrou
central et serrer le commutateur.

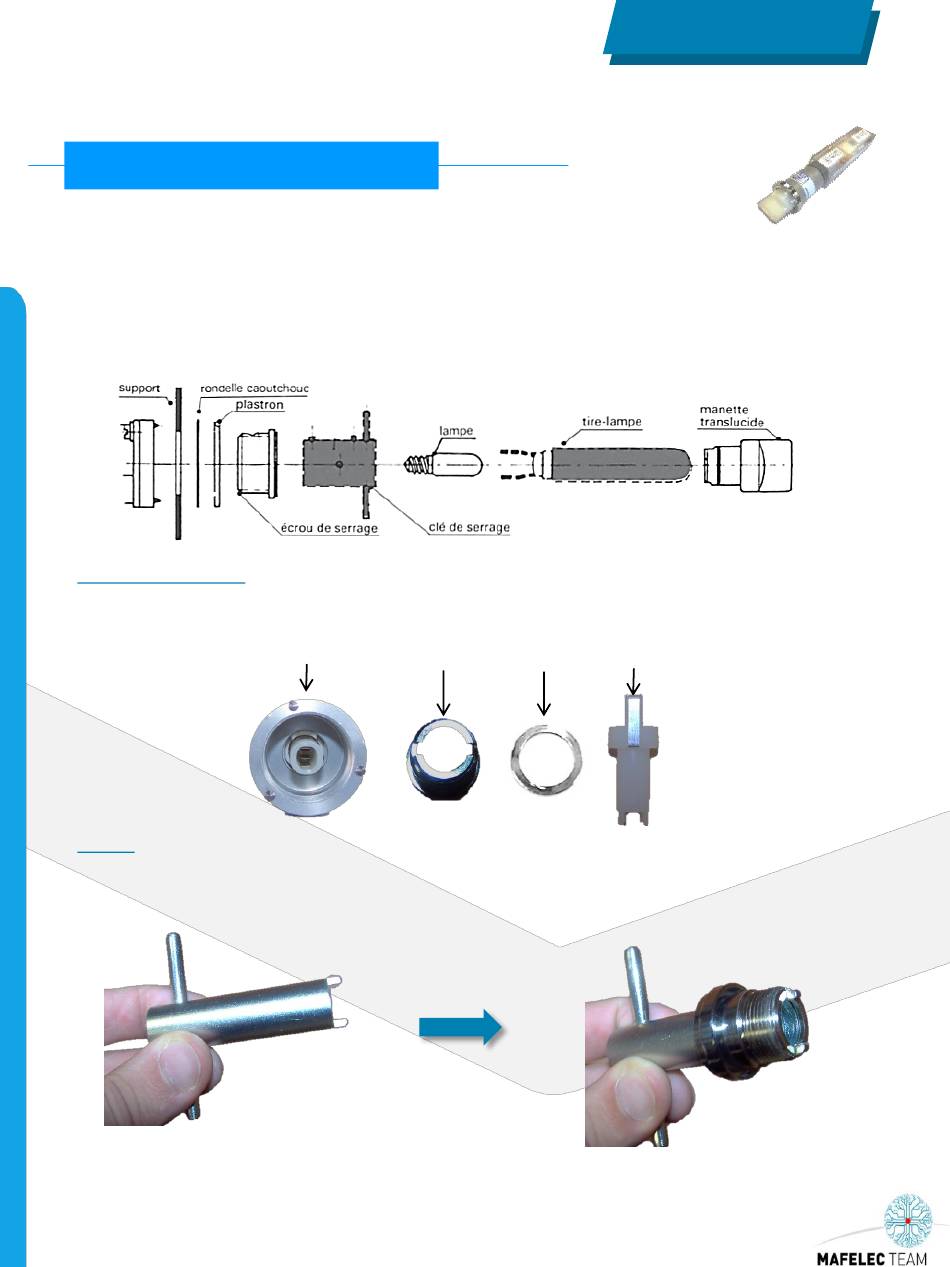

Etape 0 (préparation) :
Dissocier tous les éléments constitutifs de la partie avant du commutateur tel que présenté ci dessous.
Bloc commutateur
Symbole
Ecrou de serrage
Manette
Etape 1 :
Insérer l'écrou et le symbole sur la clé de serrage (référence : 1SNA357099R0400).
10
