Description du principe de mesure

Une ligne de courroie ajustée de façon optimale est essentielle pour le bon
fonctionnement du système Carbon Drive. Elle est également nécessaire pour
atteindre un niveau d'efficacité élevé du système. La ligne de courroie est définie
par le moyeu utilisé. La position de la poulie de la courroie avant doit donc être
adaptée selon le modèle du moyeu. Les cadres et les tolérances des pièces peuvent
également être compensés par l'ajustement précis de la ligne de courroie. Les
poulies avant et arrière doivent être ajustées afin d'être parallèles sur un même
plan. Les poulies décalées peuvent augmenter la résistance au frottement du
système et ainsi diminuer leur efficacité et entraîner une usure accrue de la courroie.
Trois points de mesure sont nécessaires pour mesurer le défaut d'alignement
de la ligne de courroie. Une ligne de mesure aux points de mesure 1 et 2
est alignée et étendue au point de mesure 3. La distance entre le point de
mesure 3 et la ligne de mesure correspond au désalignement de la ligne de
courroie (figure 1). Idéalement, les 3 points de mesure doivent être alignés.
La ligne de mesure est représentée par le rayon laser du pointeur
laser dans le laser de la courroie. Les points de mesure au moyen
des lignes zéro
Point de mesure 3

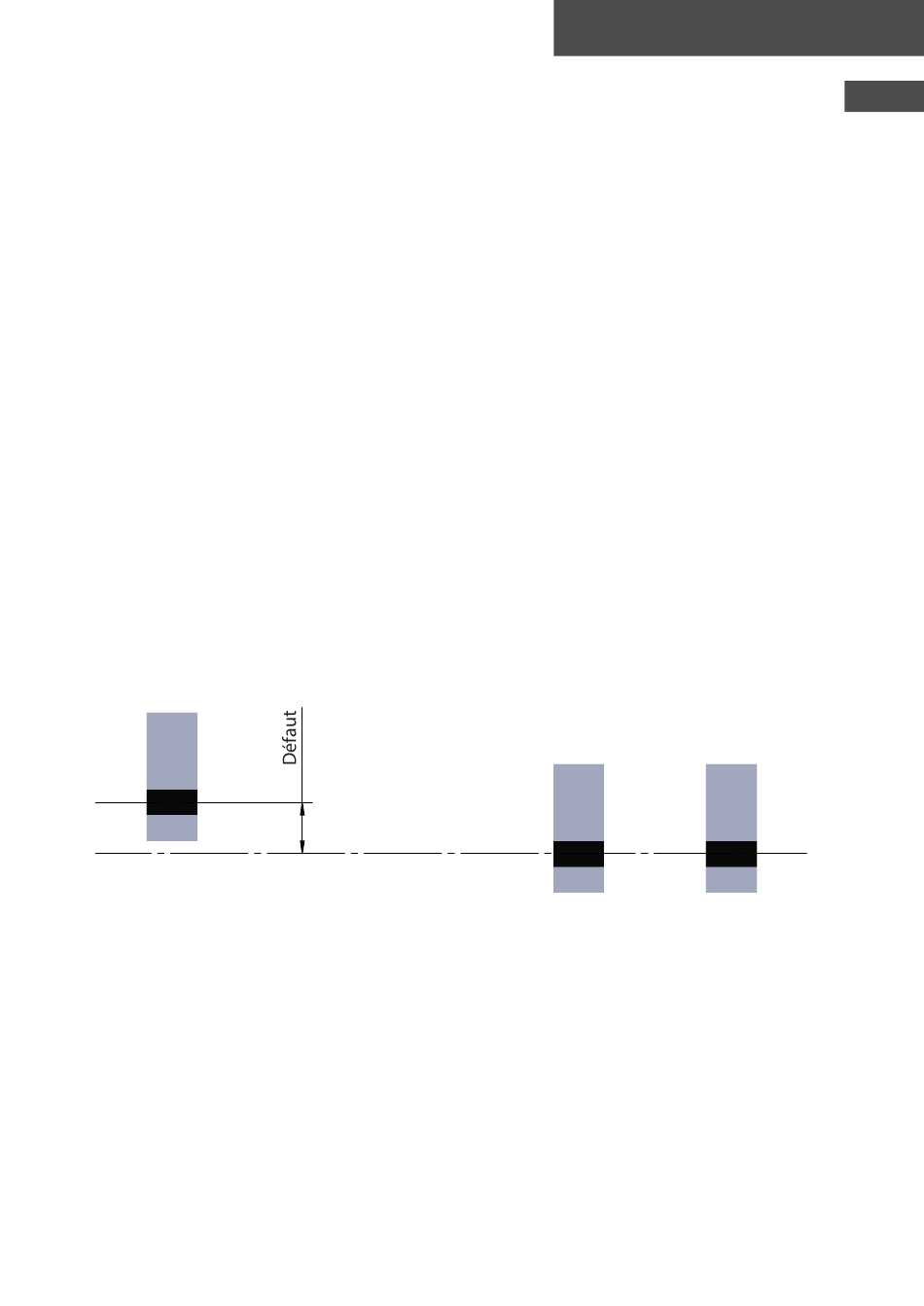

Figure 1: Croquis du principe de mesure
gravées de la courroie
Miese en service
et des doigts
Point de mesure 2
du pignon.
Point de mesure 1
5
