4 Planification et montage – Montage de l'installation de chauffe
M
ONTAGE DU CANAL DE LA VIS
'
D
ALIMENTATION
M
ONTER LA TÊTE DE
DÉCHARGEMENT
44
1

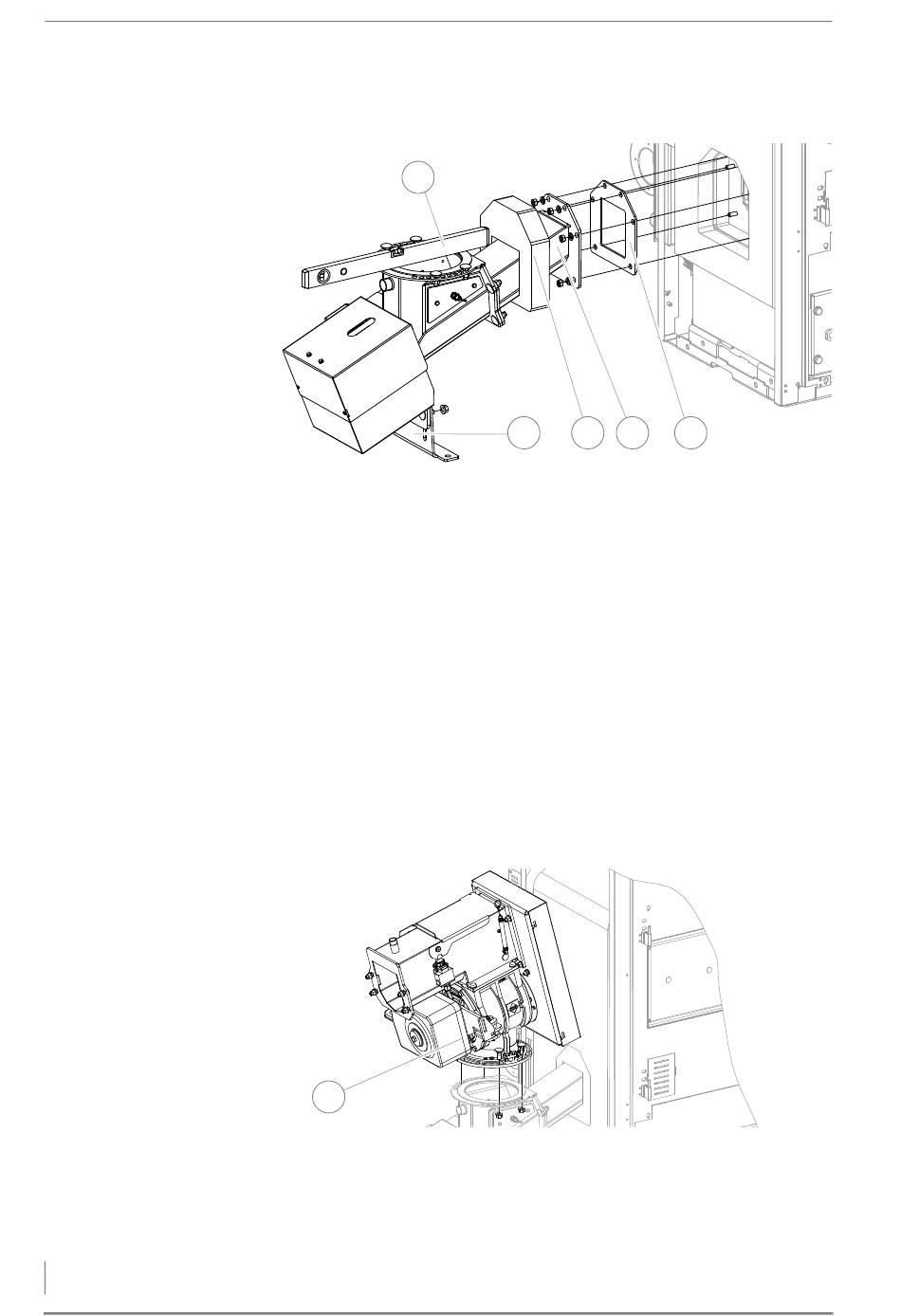

Figure 4/14 - Montage du canal d'ajout et du tube adaptateur
1.
Placer le joint d'étanchéité (5) sur le raccordement de la chau-
dière.
2.
Monter le canal de la vis d'alimentation (4) avec les rondelles et les
écrous M12 (SW19) sur la bride insérable.
3.
Faire glisser l'insonorisation (3) sur le canal de la vis
d'alimentation (4) dans la bride insérable.
4.
Visser le pied support (2) avec une vis M12 (SW19) au système
d'alimentation.
5.
Si besoin, fixer le pied support (2) au sol (les vis et chevilles ne sont
pas comprises dans la livraison).
6.
Aligner le système d'alimentation horizontalement avec les deux
vis M10 (SW17) sur le pied support (2).
1
Figure 4/15 - Montage de la tête de déchargement
7.
Monter la tête de déchargement avec le disque à alvéoles (1) sur
la bride du canal de la vis d'alimentation avec les vis à six pans et
les écrous M12 (SW19).
2
3
4
5
