3 Fonctionnement

3.1 Vue d'ensemble

E '
XEMPLE D INSTALLATION
Lors de la conception de l'installation de chauffeHDG Compact 40 -
95 (E), l'on distingue si le système d'alimentation est monté à droite
ou à gauche.
L'installation de chauffe est équipée par défaut d'un système de net-
toyage automatique des échangeurs thermiques. La HDG Compact
40 - 95 (E) est déjà équipée de série d'un système de décendrage
pour l'extraction automatique des cendres dans un récipient externe.
Lors de la sélection de l'unité d'alimentation de l'installation de
chauffe HDG Compact 40 - 95 (E), les variantes suivantes sont
disponibles :
• VBZ 120 pour le système d'alimentation en plaquettes, en co-
peaux et en granulés.
• Système d'aspiration des granulés avec TBZ 90 pour l'alimenta-
tion en granulés.
Les techniques d'extraction suivantes sont disponibles pour l'instal-
lation de chauffe HDG Compact 40 - 95 (E) :
• Extraction par désilleur à ressorts Vario V-FRA
• Extraction par désilleur à bras articulé Vario V-GRA
• Système d'extraction de la chambre à vis inclinée et
• Matériel d'extraction des granulés
1

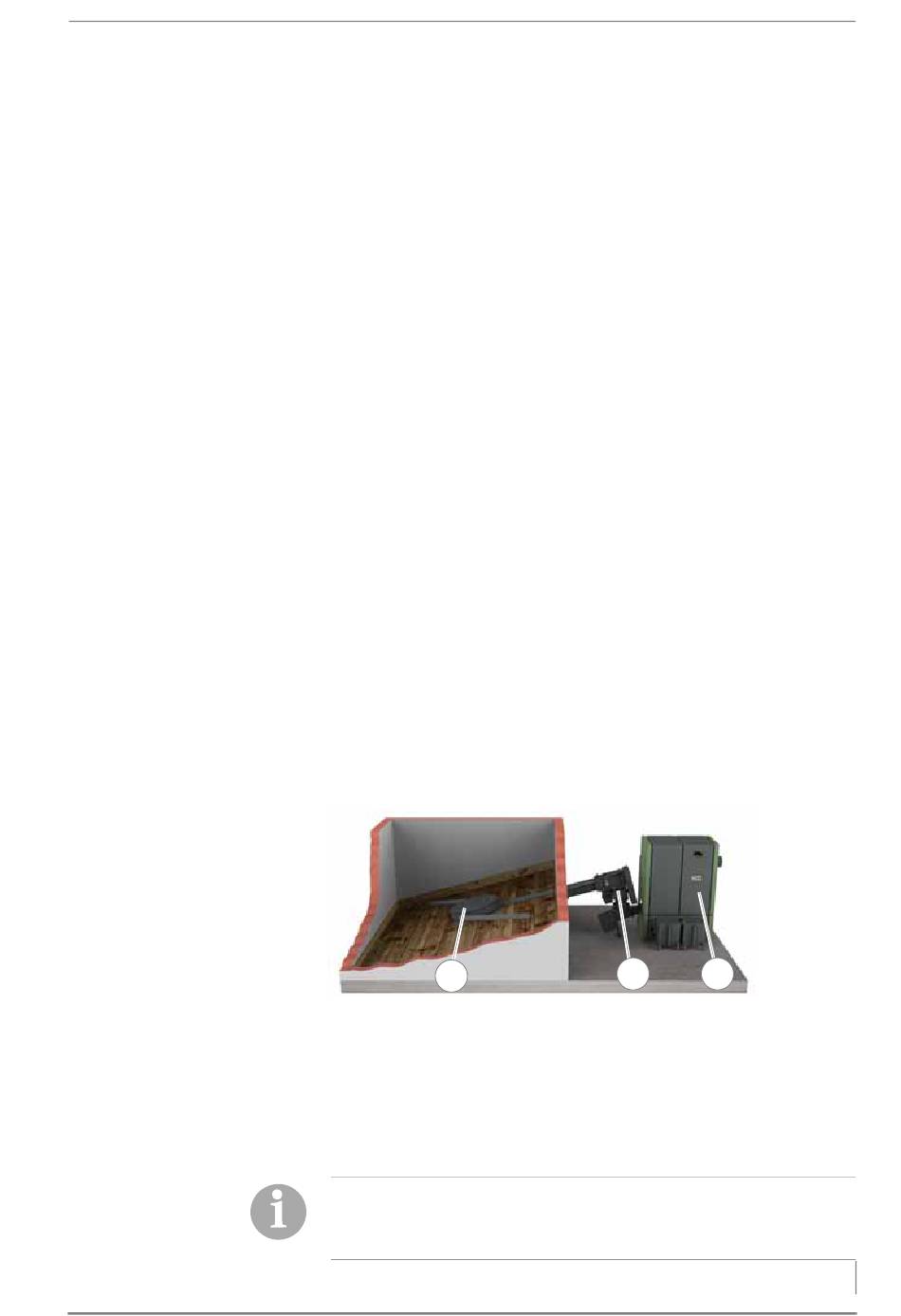

Figure 3/1 - Exemple d'installation
1 Système d'extraction
2 Système d'alimentation
3 Chaudière
Sur le modèle HDG Compact 40 - 95, l'installation de chauffe est
équipée d'un collecteur de particules fines intégré.
✎
Dans le présent Mode d'emploi, sauf indication contraire, c'est le
modèle à équipement complet avec système d'alimentation
VBZ 120 du côté gauche qui est représenté et décrit.
