POUR LE SERVICE PERSONNEL SEULEMENT
CLIMATISEUR À DEUX APPAREILS
INSTALLATION MANUELLE

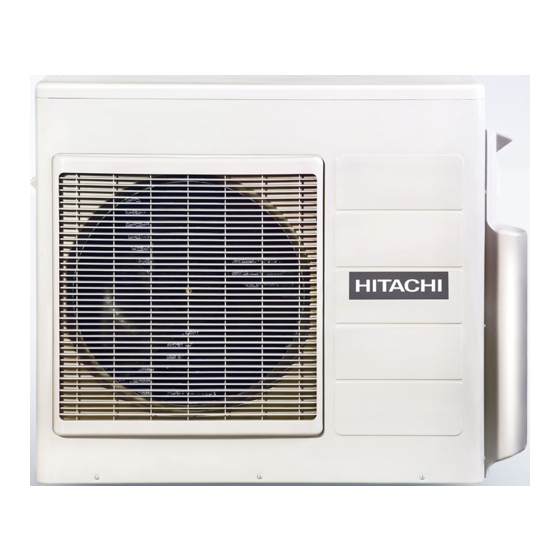

Appareil d'extérieur
RAM-33NP2B
PRÉCAUTIONS
Lisez les précautions à prendre attentivement avant de mettre l'appareil en marche.
●
● Le contenu de cette section est important pour assurer une parfaite sécurité. Veuillez prêter une attention particulière aux
signes suivants.
! AVERTISSEMENT ....... Des mauvaises méthodes d'installation peuvent causer la mort ou des blessures.
ATTENTION .............. Une installation inappropriée peut avoir de sérieuses conséquences.
!
Assurez-vous de brancher la prise de terre.
Ce signal dans le schéma indique une interdiction.
Veuillez vous assurer que l'appareil opère correctement après l'installation. Expliquez au client la façon appropriée d'opérer
l'appareil comme il est décrit dans le guide de l'utilisateur.
AVERTISSEMENT
!
● Veuillez demander à votre vendeur ou technicien qualifi é d'installer votre appareil. Des fuites d'eau ou même des risques de feu sont
possibles si vous essayez d'installer votre appareil vous-même.
Veuillez suivre les instructions d'installation décrites dans le manuel. Une installation inappropriée pourrait causer des fuites d'eau, une
●
électrocution ou un feu.
● Veuillez vous assurer que les appareils sont installés à des endroits où leur poids est totalement supporté. Sinon les appareils pourraient
tomber ou s'affaisser et devenir une source de danger.
● Suivez les règles concernant l'installation électrique et les méthodes décrites dans le manuel d'installation. Utilisez des fi ls électriques
approuvés par les autorités de votre pays.
● Assurez vous que vous utilisez le câble de raccordement adéquat pour connecter l'appareil d'extérieur à celui d'intérieur. Vérifi ez que les
connexions sont fermes après que vous ayiez placé les extrémités du câble dans les bornes. Une insertion inappropriée ou un contact
branlant peut causer un court-circuit ou un feu.
● Veuillez utiliser les composants spécifi ques à l'installation. Autrement les appareils pourraient s'affaisser et causer des fuites d'eau, une
électrocution ou un feu.
● Assurez-vous d'utiliser la tuyauterie spécifi ée pour R-410A, sous peine de briser les tuyaux en cuivre ou de provoquer des dysfonctionnements.
● Lors de l'installation ou du démontage d'un climatiseur, n'employez que le réfrigérant spécifi é (R410A) et évitez la pénétration d'air ou d'eau
dans le cycle frigorifi que. Dans le cas contraire, la pression du cycle frigorifi que pourrait s'élever de façon anormale, provoquant un risque
de rupture de l'unité.
● Prévoyez une ventilation adéquate au cas où il y aurait une fuite de gaz de réfrigération. Si le gaz de réfrigération entre en contact avec
du feu, il peut devenir toxique.
Après l'installation, il faut vérifi er s'il n'y a pas de fuite de gaz de réfrigération. Si le gaz de réfrigération s'échappe dans la pièce et entre
●
en contact avec du feu dans un convecteur, un radiateur, etc., il peut devenir toxique.
● Les modifi cations non autorisées du climatiseur peuvent se révéler dangereuses. En cas de panne, il faut appeler un technicien ou un
électricien spécialisé en systèmes de climatisation. Toute réparation mal effectuée risque de provoquer des fuites d'eau, des décharges
électriques, des incendies, etc.
● Veillez à bien relier la prise de terre à l'unité extérieure et à l'unité intérieure. Une mauvaise prise de terre peut entraîner des décharges
électriques.
!
Un disjoncteur reliant la source d'alimentation en électricité à l'unité extérieure doit être installé dans l'armoire électrique. Dans le cas où
●
il y aurait d'autres installations, un interrupteur avec un interstice supérieur à 3.5mm doit être installé. L'absence de disjoncteur pourrait
entraîner des risques de décharges électriques.
● Veuillez ne pas installer votre appareil près de gaz infl ammables. L' appareil d'extérieur peut prendre feu s'il y a fuite de gaz
infl ammable. Les tuyaux doivent être supportés convenablement, avec un espace maximum d'un mètre entre les supports.
● Soyez sûr de serrer l'écrou de fusée au couple indiqué à l'aide d'une clé de toque. Si l'écrou de fusée est serré excessivement, il peut
fendre après une certaines heure et fuite de réfrigérant de cause.
Veuillez vous assurer que l'eau coule normalement lors de l'installation du tuyau d'évacuation.
●
● Un cordon d'alimentation homologué IEC doit être utilisé. Type de cordon du secteur: NYM
CHOIX DE L'ENDROIT DE L'INSTALLATION
(Veuillez prendre en considération les données suivantes et obtenir la permission du client avant toute installation).
L' appareil d'extérieur doit être placé à un endroit qui peut supporter un poids élevé. Autrement, le bruit et les vibrations augmenteront.
●
● Ne pas exposer l'appareil à la lumière du soleil ou à la pluie. De plus la ventilation doit être effi cace et libre de toute obstruction.
● L'air sortant de l'appareil ne devrait pas souffl er directement sur des plantes ou des enfants.
● Les distances à respecter autour de l'appareil sont spécifi ées dans la fi gure ci-dessous. Au moins 3 côtés de l'appareil doivent avoir direct
accès à l'air.
● Veuillez vous assurer que l'air chaud et le bruit ne dérangent pas les voisins.
N'installez pas l'appareil où il y a du gaz infl ammable, de la vapeur, de l'huile ou de la fumée.
●
L'emplacement de l'appareil doit permettre une bonne évacuation d'eau.
●
● Placez l'appareil d'extérieur et son câble au moins à un mètre de l'antenne de la télévision, de la radio ou du téléphone. Ceci pour empêcher
l'interférence du bruit.
Figure montrant l'installation des appareils d'extérieur.
Noms des composants extérieurs
Différence de hauteur
N° Pièce Qté
La brousse
La différence de hauteur entre les appareils
intérieurs ne doit pas dépasser 5m.
2
10
Tuyau a vidange
1
11
La brousse
12 1
Dimensions du support de montage
de l'appareil d'extérieur
[Installation de l'appareil extérieur]
Veuillez installer l'appareil extérieur à un endroit stable pour
●
empêcher les vibrations et l'augmentation du bruit.
Décidez de l'emplacement de la tuyauterie après avoir inspecté
●
les différents types de tuyaux disponibles.
ATTENTION
!
Veillez à se relier à deux unités d'intérieur.
●
Un appareil de 1,5 kW, 1,8 kW, 2,5 kW
Un appareil de 1,5 kW, 1,8 kW, 2,5 kW
Jusqu'à deux unités intérieures peuvent être connectées à l'appareil
extérieur pour une capacité nominale maximale de refroidissement
de 5 kW.
Les orifi ces de raccordement du tuyau de l'unité extérieure et les
unités intérieures raccordables sont représentés ci-dessus.
< >
IA1188: A
(FR) INS RAM-33NP2B 1 (FR) INS RAM-33NP2B 1
Veuillez lire les instructions attentivement avant
●
de commencer l'installation.
Le vendeur devrait informer les clients de la
●
méthode d'installation.
Outils nécessaires à l'installation
(La marque est outil exclusif d'utilisation pour R410A)
+ – Tournevis Mètre Couteau
● ● ●
Une perceuse de 65mm Clef à molette hexagonal
● ●
( 4mm) Clef (14, 17, 22, 26mm ) Détecteur de fuite
● ●
de gaz Coupeur de tuyau Mastic Ruban vinylique
● ● ●
Tenailles Outil d' éclairage Adapteur De Pompe De
● ●
Vide Valve De Tubulures Charges Tuyau De
Pompe de vide
ATTENTION
AVERTISSEMENT
!
ATTENTION
!
Longueur de tuyauterie
(L1 + L2) = Maximum 20m
Le minimum piping la longueur pour chaque unité en salle est 3m.
La longueur maximum de la tuyauterie d'un appareil intérieur
est de 20m.
Une charge additionnelle de réfrigérant n'est pas nécessaire.
Lorsque vous retirez le couvercle latéral, tirez la
poignée après avoir relâché l'attache en tirant
vers le bas.
Placer ce côté de l'appareil
(côté aspiration) contre le mur.
Retirez le couvercle
latéral lorsque vous
raccordez le tuyau.
Tirez vers le bas
ENLEVEMENT DE L'EAU CONDENSE D'UNE
UNITE EXTERIEURE
Il y en a un trou sur la base d'unité extérieure pour l'eau condensé
●
de se vider.
Pour permettre l'évacuation de l'eau de condensation, l'appareil
●
est installé sur un support ou un socle de façon à ce que l'appareil
se trouve 100 mm audessus du sol, comme la fi gure l'indique.
Raccordez le tuyau d'évacuation à un trou.
Tout à bord inserer une partie du crochet à la base (Partie A),
●
puis tirer le tuyau à vidange vers la direction indiqué par la fl êche
au moment d'inserer le crochet dans la base. Après l'installation
vérifi er que le tuyau à vidange s'attache bien à la base.
En utilisant et en installant dans des secteurs froids
Quand le climatiseur est employé dans le bas la température et en
conditions neigeuses, l'eau de l'échangeur de chaleur peut gelez sur
la surface basse pour causer des pauvres drainage. En utilisant le
climatiseur dans de tels secteurs, n'installez pas les douilles. Gardez
un minimum de 250mm entre trou de drain et la terre. En utilisant le
drain, consultez votre consignataire.
Pour plus de détails, référez-vous au manuel d'installation pour
des secteurs froids.
Se munir des tuyaux de cuivre et des matériaux isolants sousmentionnés.
No. Matériaux
Côte petit diametre
Tuyau de
1 1,5-2,5 kW
cuivre
Côte grand diametre
Côte petit diametre
Écrou à
2 2,0-2,5 kW
évasement
Côte grand diametre
Scie
●
3 Matériau isolant de tuyau de réfrigération
4 Cable de connexion
5 Bande adhésive vinylique
6 Produit de scellement (Mastic)
7 Huile réfrigérante
8 Manchonnage de tuyau de réfrigération
1. Emplacement approprié pour effectuer l'installation
1.1 Appareil extérieur
(1) L'espace de subsistance autour de l'unité pour l'entretien et pour éviter les effets de l'obstacle pour la normale de l'unité.
(2) Le côté nord ou le côté est de l'édifi ce est l'endroit le plus approprié pour son installation. Si l'installation du côté sud ou du côté ouest
est inévitable, un écran de masquage de l'appareil doit être installé. (Si le cas se présente, l'écran de masquage ne doit pas entraver la
ventilation de l'appareil.)
(3) Il est préférable de choisir un emplacement propre et soumis le moins possinle à la pluie.
(4) Éloigner le plus possible la gaine isolante de l'appareil intérieur.
(5) Installez l'unité dans un endroit stable pour réduire au minimum la vibration ou le bruit.
(6) Après arrangement des cordes et des pipes, fi xez-les en place.
Cet appareil doit être relie a une prise de terre.
●
AVERTISSEMENT
!
L'alimentation électrique se fait par l'unité extérieure, ne branchez pas à l'unité intérieure.
●
2.
Aux la électrique installation france-canadien séparateur avec franco
canadien contact breche de plus than 3 mm a pour soient emménagea.
Durant nettoyage ou service la set a pour soient switched off avec ce
séparateur.
3. Procédure d'installation et remarque
Le choix de l'emplacement d'installation est primordial quand il s'agit d'un
climatiseur à éléments séparés parce qu'il est très diffi cile de changer
d'implantation ultérieurement.
3.1 Branchement
(1) Raccorder les fi ls entre l'appareil intérieur et l'appareil extérieur en
procédant de la façon représentée sur la Fig. 3-1. Ne jamais faire
d'erreur de branchement sinon les appareils ne fonctionneront pas
correctement.
En cas de raccordement faux, l'unité ne fonctionnera pas
correctement et elle peut causer le défaut de fonctionnement.
(2) Le fi l de raccordement doit être attaché à l'aide de l'anneau situé près
du panneau des bornes.
Installation et disposition
des fi ls électriques
Fig. 3-1
La partie dénudée de l'âme du fi l doit s'étendre sur 10mm. Attachez-la bien à la borne. Tirez sur le fi l pour vérifi er si le contact est solide. Si
●
le fi l n'est pas bien introduit, la borne risque de griller.
Assurez-vous de n'utiliser que des fi ls électriques approuvés par les autorités de votre pays. En Allemagne, par exemple: Type de fi ls électrique:
●
NYM 3 x 1.5 mm 2 , (fusible = délai 16A).
Veuillez consulter le manuel d'installation pour le branchement électrique aux bornes des unités. Le fi l électrique doit satisfaire aux normes de
●
l'installation électrique.
● Il y a une tension AC baisse entre les bornes de L et de N. Par conséquent, avant l'entretien, soyez sûr de couper le commutateur principal.
Installation électrique de l'appareil d'extérieur
Veuillez retirer le panneau de côté pour la connexion électrique.
●
Le cordon de connexion empêche d'attacher le panneau latéral. Vous devez donc pousser le cordon de connexion en
●
direction du panneau frontal afi n de pouvoir l'attacher.
!
Assurez-vous que les crochets du couvercle latéral sont fermement fi xés. Autrement, des fuites d'eau risqueraient de
●
se produire et d'entraîner un court-circuit.
AVERTISSEMENT
● Evitex tout contact entre le cordon de connexion et la valve et les tuyaux. (Ceux-ci peuvent atteindre des températures
élevées pendant le chauffage.)
3.3 Vérifi cation de l'alimentation électrique
Avant l'installation, l'alimentation électrique doit être vérifi ée, et une prise doit déjà être posée.
●
Pour une bonne capacité des fi ls électriques, utilisez les calibres indiqués ci-dessous pour le raccordement à partir du transformateur, le
branchement de la boîte à fusibles à l'interrupteur principal et à l'unité extérieure en tenant compte du rotor.
IMPORTANT
Pour (cordon d'alimentation : L, N, terre)
Câble de type Coupe transversale du fi l
3 brins 2.5mm 2
Pour (cordon d'alimentation : 1, 2, 3, terre)
Câble de type Coupe transversale du fi l
4 brins 1.5mm 2
Cordes se reliantes de grippage
pour les faire s'adapter entre la
section convexe.
Ligne de la terre
Type de fondre la tige
SP-EB-2
Tiges fondantes (facultatives)
(le fi l de la terre et la tige de fondre ne sont pas fournis.
Veuillez employer les articles facultatifs ci-dessous)
Vérifi er que la pulssance dlsponible est suffi sante pour tous les appateils électriques (y
●
compris les climatiseurs) dans le lieu de l'installation.
En fonction de la puissance du climatiseur, de la pièce où l'installation doit avoir lieu, demander
au client de prendre les dispositions nécessaires pour effectuer le travail électrique.
Le travail électrique comprend l'installation du câblage jusqu'à la prise. Dans les localités où
les conditions électriques sont mauvaises, l'usage d'un régulateur de tension est recommandé.
IMPORTANT
Disjoncteur
16A
Caractéristiques techniques
Tuyau de cuivre recuit désoxydé de 6,35mm de diam. ext. 0,8mm d'épaisseurr de paroi
Tuyau de cuivre recuit désoxydé de 9,52mm de diam. ext. 1,0mm d'épaisseurr de paroi
Écrous à évasement de 6,35mm de diam. ext.
Écrous à évasement de 9,52mm de diam. ext.
Gaine isolante en polyéthylène expansé ne provoquant aucune corrosion du cuivre
● Tuyau de cuivre de gros diamètre 15mm de diam. int., 8mm d'épaisseur de paroi.
● Tuyau de cuivre de faicle diamètre 8mm de diam. int., 7mm d'épaisseur de paroi.
Se référer à 3.3.
3.2 Branchement des câbles de raccordement et du
cordon d'alimentation.
(1) Sectionner le câble de raccordement, le cordon d'alimentation
et dénuder la gaine d'isolement des fi ls en procédant de la
façon indiquée sur la Fig. 3-2.
(2) Brancher le câble de raccordements et le cordon
d'alimentation à la plaquette de connexion. (Fig. 3-3)
(3) Immobiliser solidement les câbles de raccordement et le
cordon d'alimentation avec l'attache en acier. (Fig. 3-3)
AVERTISSEMENT
!
AVERTISSEMENT
!
Raccordez le câble de connexion à « Indoor 1 (1, 2,
●
3) » pour l'unité intérieure 1 et à « Indoor 2 (1, 2, 3) »
pour l'unité intérieure 2.
Longueur du câble
jusqu'à 25m
Fig. 3-3
Longueurs
Chargez-vous du cordon de secteur
900mm
ainsi ils ne touchent pas la valve de
service.
Note:
Les câbles d'approvisionnement
●
extérieur ne doivent pas être plus
légers que les câbles fl exibles
recouverts en polychloroprène
(code 60245 IEC 57).
Fig. 3-2
ATTENTION
!
ATTENTION
!
12/15/14 2:34 PM 12/15/14 2:34 PM
