Régulation sanitaire Pluton 5000 - réf. 074318
2 Instructions pour l'installateur
2.1 Installation sur chaudière Pluton 5000
- Déposer le couvercle de la chaudière.
- Basculer le volet du tableau de commande.
- Desserrer les vis et ouvrir le tableau de commande
(rep.V, figure 3).
- Déposer et supprimer l'obturateur (rep.O,
- Insérer le régulateur à la place de l'obturateur.
- Brancher le connecteur "régulateur" (6 voies) sur le
régulateur (rep.CR, figure
- Déposer et supprimer le connecteur mâle 12 voies
qui se trouve à l'intérieur du tableau de commande
(rep.S, figure 6).
- Raccorder le connecteur mâle 12 voies (rep.CM) du
faisceau de câble sur le connecteur femelle (rep.CF).
- Raccorder les 2 câbles avec fiche faston du faisceau
sur le sélecteur de fonction (bornes laissées en
attente : 3 et C).
- Retirer le couvercle supérieur (T) du tableau de
commande (2 vis) (figure
- Monter la platine relais sur le dessus (2 vis).

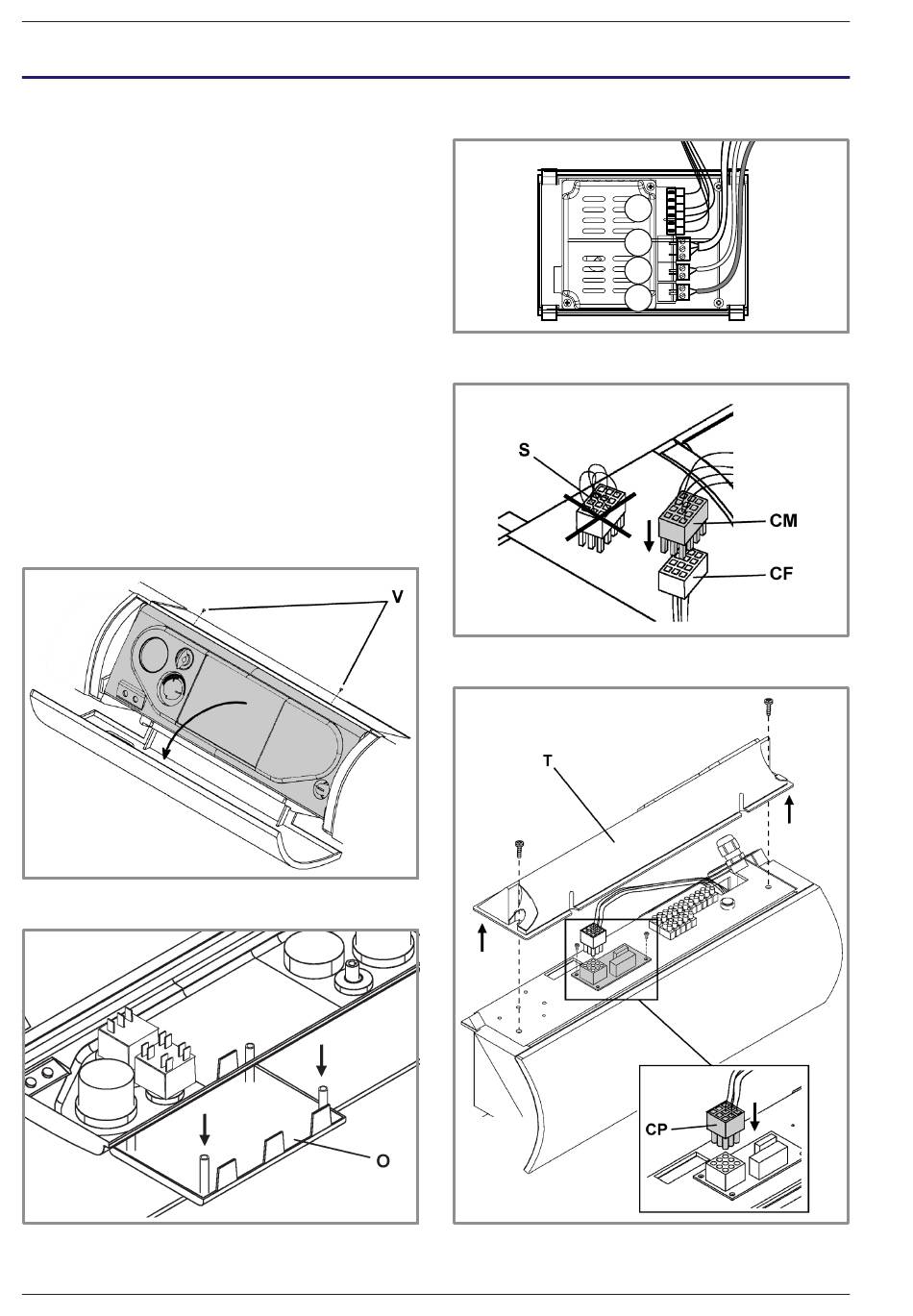

figure 3 - Ouverture du tableau de commande
figure 4 - Dépose de l'obturateur
- 4 -
figure 4).
5).
7).
CR
CS
Ch
Sa
figure 5 - Raccordements sur le régulateur
figure 6 - Raccordement du connecteur mâle 12 voies
figure 7 - Fixation de la platine relais et
raccordement du connecteur "platine"
