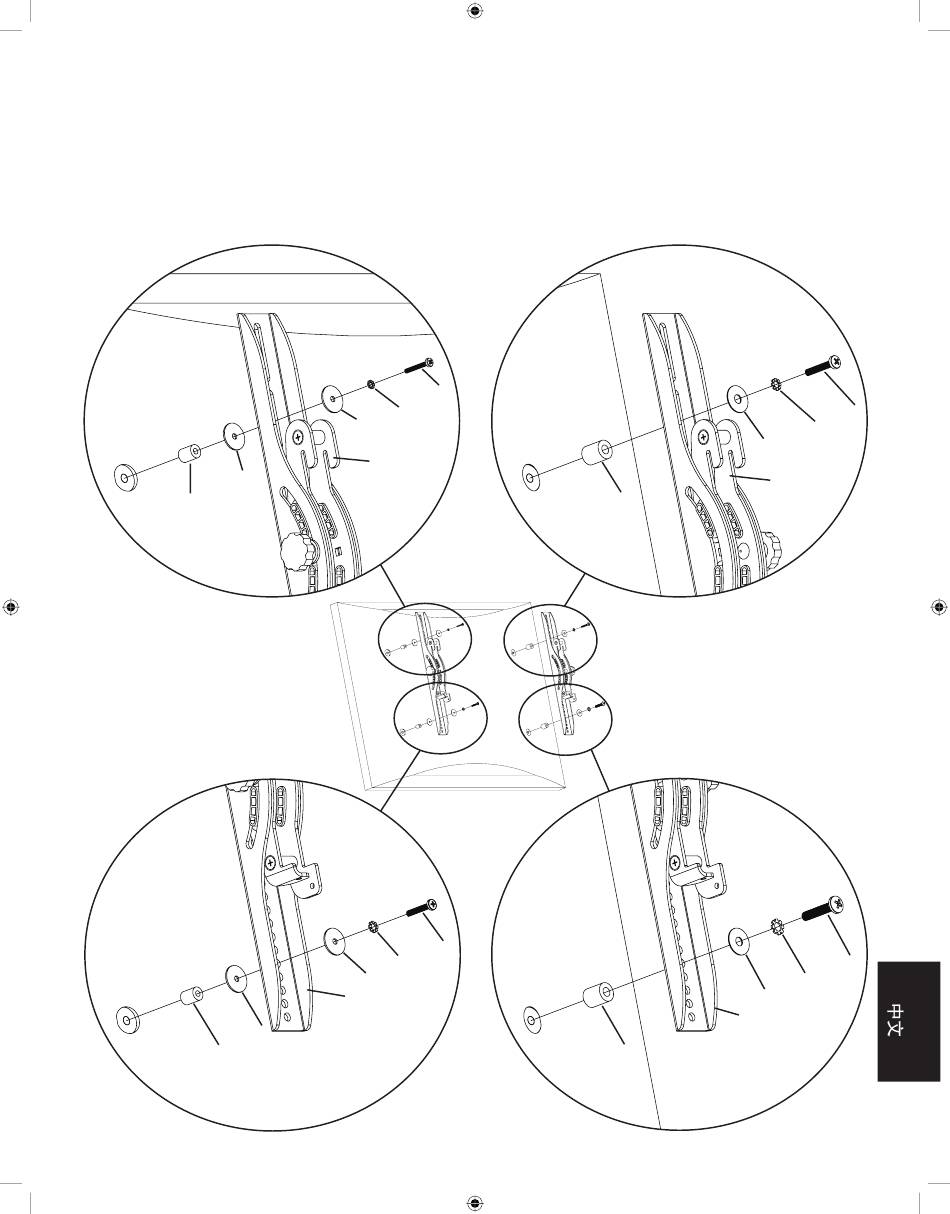

步骤 8:为曲背面或螺孔旁有障碍物的电视机安装显示器架
首先,用手将螺钉 (cc,dd,ee,ff) 旋入电视机背面的螺孔以确定电视机所需螺钉的直径。如果遇到任何阻力,请立即停止!确
定正确的直径后,请查看如下相应图示。将螺钉依次旋入相应的锁紧垫圈 (gg,hh,ii,jj)、垫圈 (kk,ll)、显示器架 (e,f) 和间隔块
(mm,nn),并最终旋入电视机中。请确保两个显示器架垂直居中且相互齐平。请参阅如下相应图示。
mm
M5 直径螺钉
mm
PFFP2ins_071505_ML.indd 65
All manuals and user guides at all-guides.com
M4 直径螺钉
gg
kk
f
kk
hh
kk
f
kk
cc
nn
图 8
dd
M6 直径螺钉
ll
e
M8 直径螺钉
ll
e
nn
ee
ii
ff
jj
