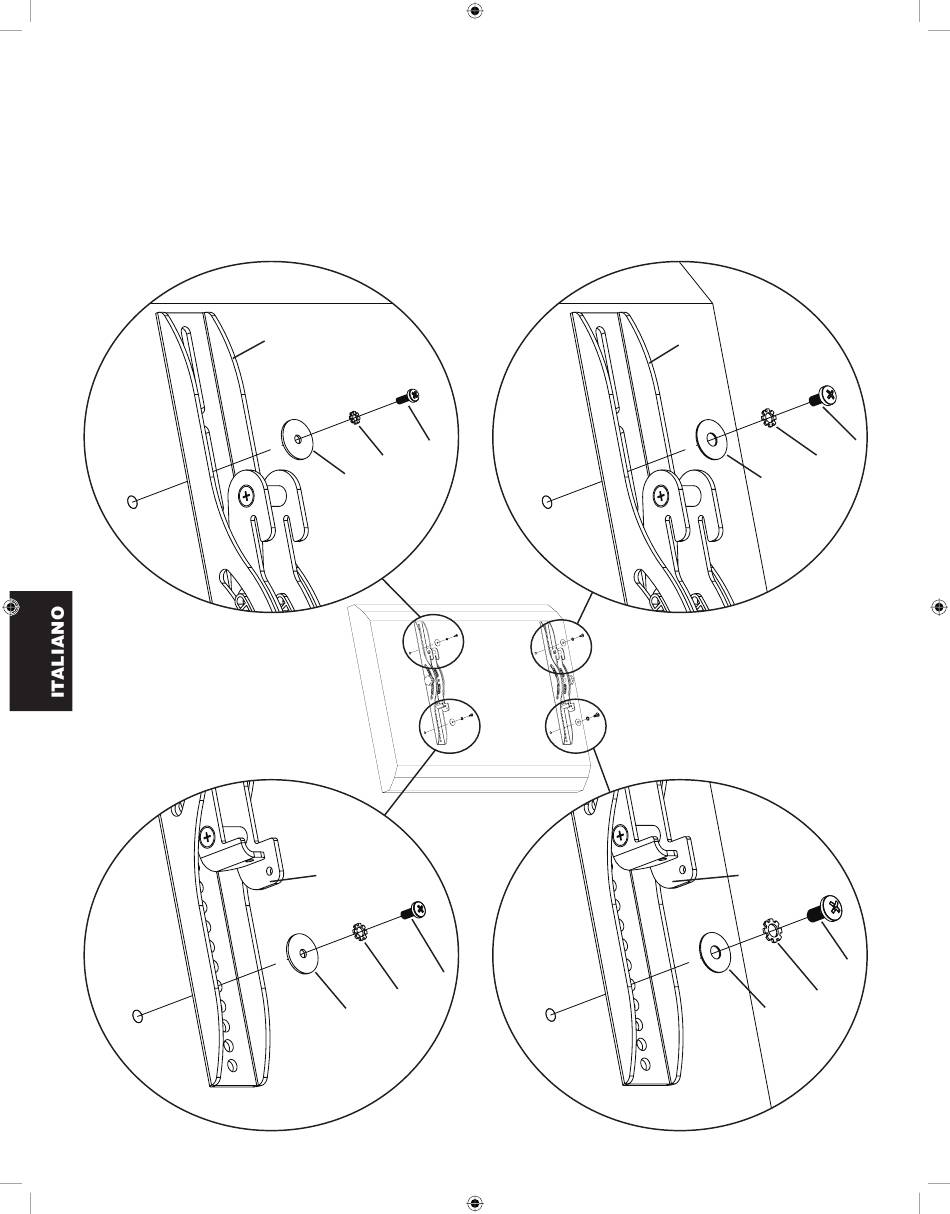

Fase 7: montare le staffe del monitor al televisore con retro piatto
Innanzitutto, stabilire il diametro dei bulloni (y,z,aa,bb) che devono essere avvitati a mano alla TV nell'inserto filettato sul retro della TV. Se
si incontrano delle resistenze, bloccarsi immediatamente! Una volta determinato il diametro corretto, vedere la Figura appropriata che segue.
Il bullone viene avvitato attraverso la controrondella appropriata (gg,hh,ii,jj), una rondella (kk,ll), la staffa del monitor (e,f) e infine nella TV.
Assicurarsi che le staffe per monitor siano centrate verticalmente e a livello l'una con l'altra. Vedere la Figura appropriata che segue.
Nota: per televisori con retro curvo o per un'ostruzione accanto all'inserto filettato, vedere la Fase 8.
Bullone di diametro M4
Bullone di diametro M5
