步骤 3：墙上托架装配体

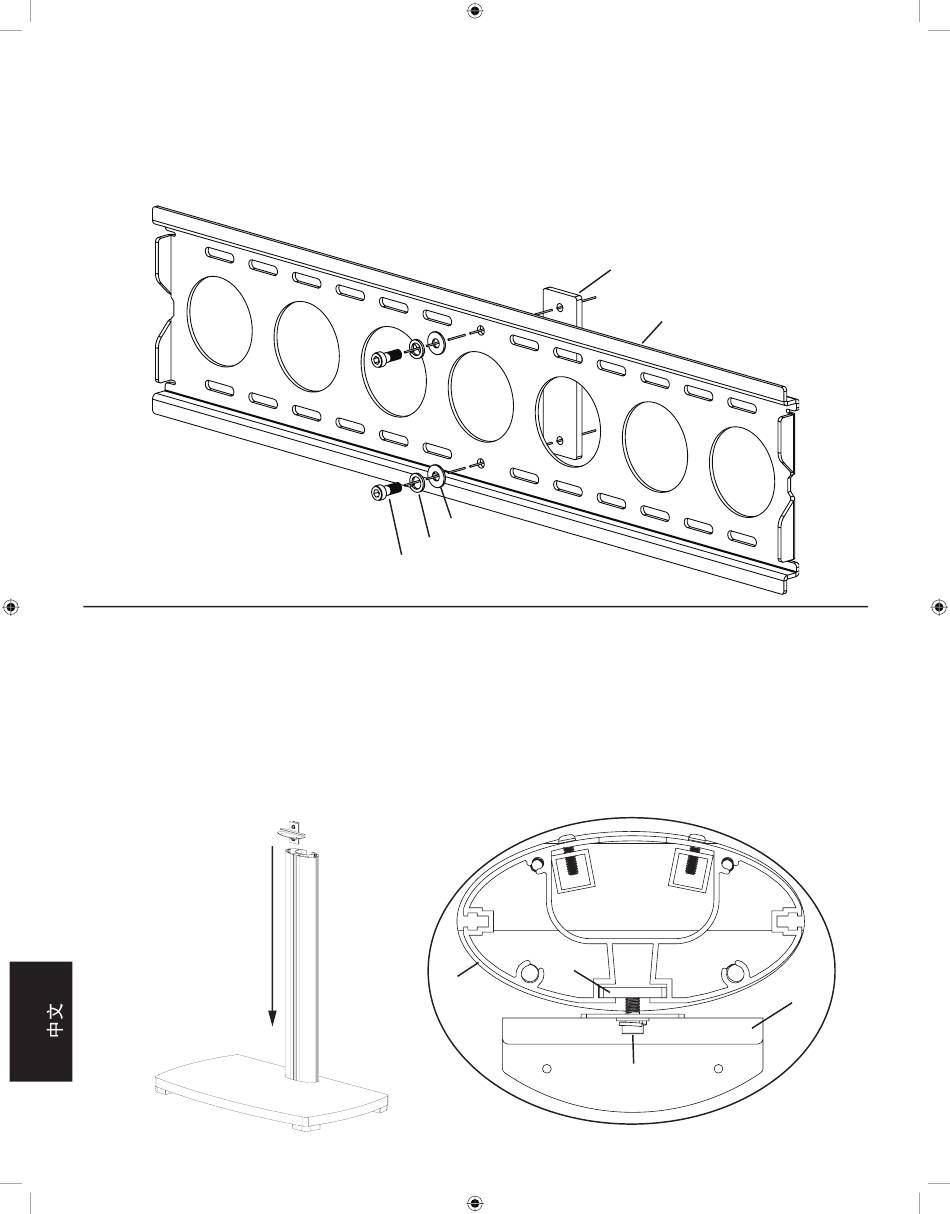

如图 3 所示，将 M8 艾伦螺钉 (r) 穿过弹簧垫圈 (v)、M8 垫圈 (u) 和墙上托架 (b) 中间的孔，并旋入壁面金属片 (h) 中。使用
内六角扳手 (oo) 将 M8 艾伦螺钉松松地旋入壁面金属片中。在墙上托架和壁面金属片间留出 0.3厘米左右的空隙，供步骤 5
使用。
步骤 4：将搁板托架安装到立柱上
将搁板托架装配体顺着立柱 (g) 从顶部向下滑至所需位置。确保搁板金属片 (j) 完全嵌入立柱内的槽中。参考图 4 的顶视图可
获得帮助。搁板托架装配体装到适当位置后，用内六角扳手 (oo) 将 M8 艾伦螺钉 (r) 旋紧，使搁板托架装配体牢固地安装到
位。对第二个搁板托架重复此操作过程。
注意：确保旋紧 M8 艾伦螺钉！
PFFP2ins_071505_ML.indd 62
All manuals and user guides at all-guides.com
图 3
u
v
r
图 4
g
h
b
顶视图
j
r
k
