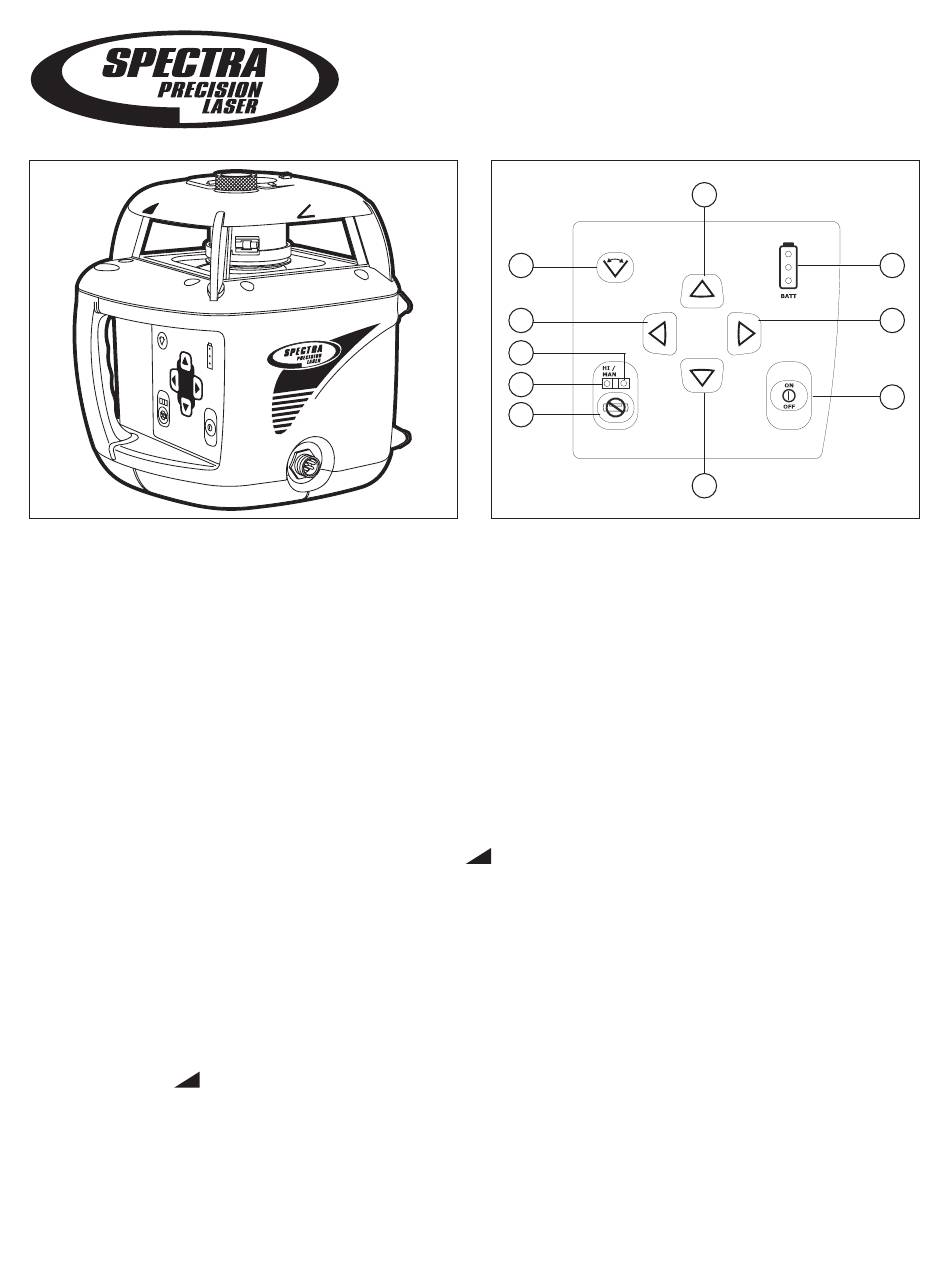

Caractéristiques et fonctions
Laser
1. Bouton d'alimentation (marche/arrêt)—qui met le laser sous ou hors tension. Pour couper le laser,
pressez et maintenez le bouton enfoncé pendant deux secondes.
2. Boutons Pente/Ligne (flèches vers le haut et vers le bas)—permettent d'ajuster la pente de l'axe
∠ lorsque le laser est en mode manuel (installation horizontale) et de déplacer la ligne vers la
gauche/droite (installation verticale).
3. Bouton Manuel—fait passer le laser du mode d'auto-nivellement automatique au mode manuel.
Lorsque ce bouton est pressé simultanément avec l'un des boutons fléchés, on peut activer le mode
d'ajustement manuel de la pente de l'axe ∠ ou
4. LED indicatrice d'état—clignote une fois par seconde lorsque le laser est en mode manuel ou deux
fois par seconde si la condition d'alerte de la hauteur d'instrument (HI) a été atteinte.
5. LED de nivellement—clignote une fois par seconde pendant l'auto-nivellement du laser. Après mise
à niveau du laser, la LED brille en continu pendant les cinq premières minutes puis clignote toutes
les quatre secondes pour vous informer que le laser est à niveau.
6. Boutons Pente (flèches vers la gauche et vers la droite)—permettent d'augmenter/diminuer la
pente de l'axe
7. Bouton de balayage de zone—vous permet d'activer le mode de balayage et de basculer d'une
amplitude de balayage de zone à la suivante (4°, 45°, 90°, et 180°).
8. LED des batteries—indiquent la charge approximative des batteries (deux LED vertes). La LED
clignote une fois par seconde lorsque les batteries sont presque déchargées.
HV602/HV601 Emetteur Laser
O N
O FF
lorsque le laser est en mode manuel (horizontal ou vertical).
Carte pratique de référence
7
6
5
4
3
.
2
2
8
6
1
1
