4.5 - Raccordements électriques
Ne
pas
raccorder
thermodynamique sur la ligne électrique
d'un
ancien
contact
heures
pleines
Le chauff e-eau thermodynamique doit être
en permanence sous tension et le pilotage
heures pleines / heures creuses se fait soit par
programmation, soit par un câble indépendant.
La mise à la terre est obligatoire
L'alimentation s'eff ectue en 230V monophasé +
terre.
L'alimentation électrique doit être conforme à la réglementation en
vigueur dans le pays d'installation ainsi qu'à la norme NFC 15-100.
Un moyen de déconnexion assurant une coupure complète dans
les conditions de catégorie III doit être prévu dans les canalisations
fi xes conformément aux règles d'installation.
Protéger l'appareil avec :
• un disjoncteur omnipolaire 6A avec ouverture des contacts
d'au moins 3mm.
• une protection par disjoncteur 6A avec diff érentiel 30mA
Si le câble d'alimentation est endommagé, il doit être remplacé par le
fabricant, son service après-vente ou une personne de qualifi cation
similaire afi n d'éviter un danger.
4.5.1 - Pilotage externe
Seul un raccordement externe, de type
«contact sec», sans tension est autorisé,
sinon il y a un risque de destruction de la
carte électronique.
Il est déconseillé de faire fonctionner
le ballon thermodynamique en heures
creuses afi n d'optimiser son fonctionnement.
Pour programmer le fonc tionnement du chauffe - eau
thermodynamique en fonction des périodes de tarification
heures pleines / heure creuses, il n'est pas nécessaire
de raccorder le contac t sec du compteur élec trique.
Il est possible de programmer des plages horaires de fonctionnement
du chauff e-eau thermodynamique et / ou de l'appoint électrique à
partir du tableau de commandes de l'appareil (voir «Programmation»).
4.5.1.1 - Contact Heures pleines / Heures
creuses
Il est possible de raccorder le contact sec du compteur électrique sur
le chauff e-eau thermodynamique sans utiliser la programmation.
- Contact ouvert
=
- Contact fermé
=
L e n i v e a u d e d é l e s t a g e p e u t ê t r e c h o i s i d a n s l a
p r o g r a m m a t i o n d e l ' a p p a r e i l ( v o i r § « D é l e s t a g e » ) .
Par défaut, la résistance électrique ne fonctionne pas en heures
pleines.

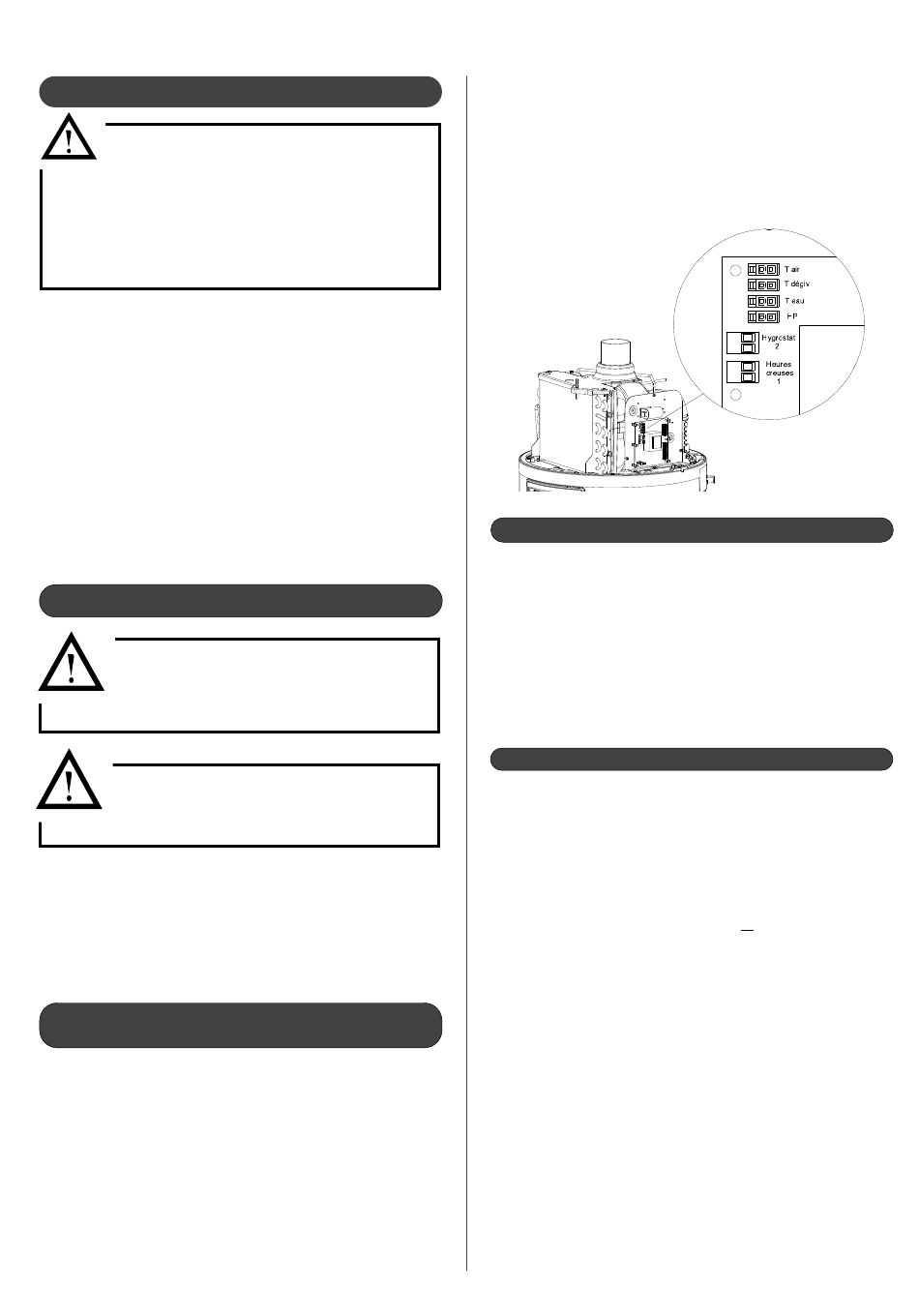

• Démontez les capots de protection.
• Retirez le cache de protection noir du circuit imprimé.
CHAUFFE-EAU THERMODYNAMIQUE SUR AIR 100L & 150L
-
NOTICE
le
chauff e-eau
chauff e-eau
asservi
/
heures
creuses.
Délestage
Fonctionnement normal
• Faire passer un câble 2 fi ls 0,75mm² avec embouts métal par un
passe-fi l libre sur le côté droit de l'appareil, et ramener l'extrémité
du câble au niveau de la carte électronique. L'autre extrémité du
câble doit être raccordée au contact EDF du compteur.
• Introduire le câble 2 fi ls par un passe-fi l du boîtier de la carte
au
électronique.
• Raccorder le câble 2 fi ls sur l'entrée de la carte électronique sur le
connecteur n°1 en ayant au préalable retiré le pont rouge existant.
4.5.1.2 - Ventilation contrôlée
Le chauff e-eau thermodynamique peut être utilisé pour ventiler
une pièce en permanence même si le cycle de chauff e est terminé.
Pour interdire le fonctionnement du ventilateur, en permanence,
raccorder le contact sec provenant d'un hygrostat. Procéder de façon
identique au raccordement du contact EDF en raccordant le câble
2 fi ls sur le connecteur 2 de la carte électronique
- Contact ouvert = Le ventilateur ne fonctionne pas
- Contact fermé
• Paramétrer le régulateur en mode «Ventilation avec pilotage par
contrôle externe» : mode
4.5.1.3 - Contact EDF
Pour interdire le fonctionnement de l'appoint électrique en heures
pleines, raccorder le contact sec provenant du compteur EDF, sur
le connecteur 1.
- Contact ouvert = Interdiction de fonctionnement de l'appoint
- Contact fermé = Autorisation de fonctionnement de l'appoint
En choisissant le niveau de délestage 0 ou 1 (voir § «Délestage»),
on interdit le fonctionnement uniquement de l'appoint électrique
(délestage =1) ou de la pompe à chaleur et de l'appoint électrique
(délestage = 0).
• Faire passer un câble 2 fi ls 0,75mm² avec embouts métal par un
presse-étoupe libre à l'arrière de l'appareil, et ramener l'extrémité
du câble au niveau de la carte électronique. L'autre extrémité du
câble doit être raccordée au contact EDF.
• Introduire le câble 2 fi ls par un passe-fi l du boîtier de la carte
électronique.
• Raccorder le câble 2 fi ls sur le connecteur de l'entrée de la carte
électronique repérée « 1» en ayant au préalable retiré le pont
rouge existant.
= Le ventilateur fonctionne
VEN T 3
-
-
INSTALLATEUR
E
