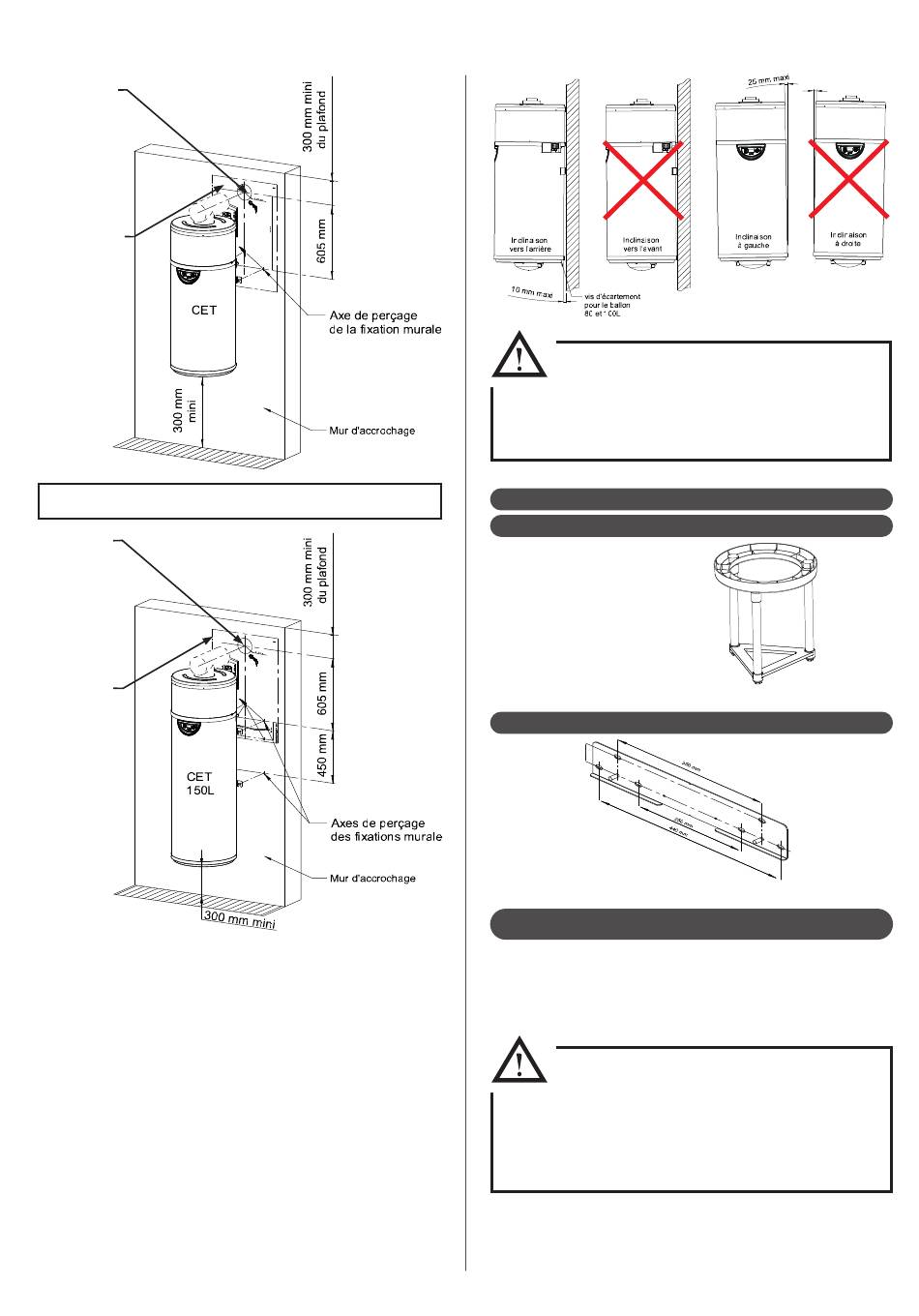

Axe de perçage
Ø132mm
pour la sortie
concentrique
Gabarit de
percement
fourni avec le
chauff e-eau
thermodynamique
100L
* Dans le cas du montage en ventouse horizontale ou en tube PVC Ø80
(avec sortie directe à l'arrière)
Axe de
perçage
Ø132mm
pour la sortie
concentrique
Gabarit de
percement
fourni avec le
chauff e-eau
thermodynamique
• Repositionner le Chauff e-eau thermodynamique et régler la (ou les)
fi xation(s) murale(s) de façon à ce qu'il soit d'aplomb. Une légère
pente vers la droite (20mm maxi) ou vers l'arrière (10mm maxi) de
l'appareil est acceptable, l'évacuation des condensats étant située
sur la droite et à l'arrière de l'appareil.
CHAUFFE-EAU THERMODYNAMIQUE SUR AIR 100L & 150L
-
NOTICE
Le positionnement vertical du chauff e-eau
thermodynamique doit être strictement
respecté.
A défaut, il y a un risque de débordement des
condensats et fuite d'eau au sol.
4.1.5 - Options
4.1.5.1 - Trépied pour pose au sol
Trépied réglable
en hauteur
de 300 à 500mm
4.1.5.2 - Barrettes de fi xations murales
4.2- Raccordement aéraulique
Le Chauffe-eau thermodynamique
calories de l'air extérieur grâce à sa ventouse concentrique horizontale
Ø80/125 ou bien récupérer les calories de l'air ambiant d'un local
non chauff é.
Afi n de permettre le démontage du capot
pour l'entretien de l'appareil, toujours
emboîter sans les coller les PVC 80 et le té (ou
l'allonge) isolé 125mm à la fois sur l'appareil ainsi
qu'au niveau du 1er emboîtage complet à partir
de l'appareil.
peut récupérer les
-
-
INSTALLATEUR
E
11
