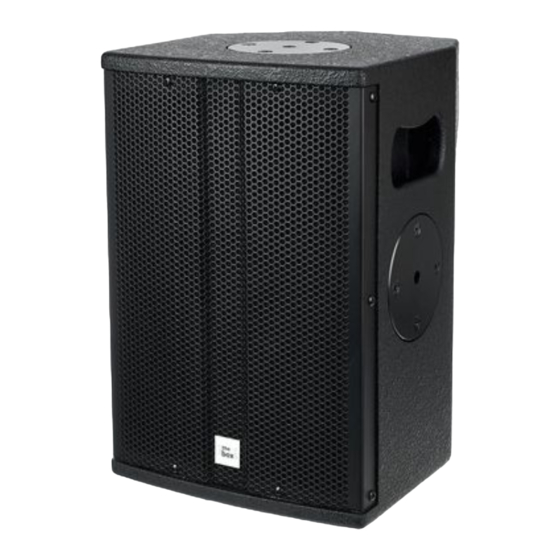

- Page 1 Achat 108CXA enceinte active pleine-bande notice d'utilisation...
- Page 2 Musikhaus Thomann e.K. Treppendorf 30 96138 Burgebrach Allemagne Téléphone : +49 (0) 9546 9223-0 Courriel : info@thomann.de Internet : www.thomann.de 05.03.2012...
- Page 3 Table des matières Table des matières Remarques générales..........................4 Consignes de sécurité..........................7 Performances............................12 Installation..............................13 4.1 Brochage des connecteurs......................14 4.2 Conseils pour utiliser les haut-parleurs..................17 Connexions et éléments de commande..................18 Données techniques..........................20 Protection de l’environnement......................22 Achat 108CXA...
- Page 4 Remarques générales Remarques générales La présente notice d’utilisation contient des remarques importantes à propos de l’utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d’une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l’appareil puissent la consulter.
- Page 5 Remarques générales Terme générique Signification DANGER ! Cette association du symbole et du terme générique renvoie à une situation dange‐ reuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée. AVERTISSEMENT ! Cette association du symbole et du terme générique renvoie à...
- Page 6 Remarques générales Symbole d'avertissement Type de danger Avertissement en cas de tension électrique dangereuse. Avertissement en cas de charge suspendue. Avertissement en cas d'emplacement dange‐ reux. enceinte active pleine-bande...
- Page 7 Consignes de sécurité Consignes de sécurité Utilisation conforme Cet appareil est conçu pour la sonorisation. Utilisez l’appareil uniquement selon l’utilisation prévue, telle que décrite dans cette notice d’utilisation. Toute autre utilisation, de même qu’une utilisation sous d’autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels.
- Page 8 Consignes de sécurité DANGER ! Dangers pour les enfants Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d’étouffement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires).
- Page 9 Consignes de sécurité DANGER ! Décharge électrique due à un court-circuit Utilisez toujours un câble d’alimentation électrique à trois fils et isolé correcte‐ ment avec une fiche à contacts de protection. Ne modifiez ni le câble d’alimenta‐ tion ni la fiche électrique. En cas de non-respect, il y a risque de décharge élec‐ trique et danger d’incendie et de mort.
- Page 10 Consignes de sécurité REMARQUE ! Risque d’incendie Ne recouvrez jamais les fentes d’aération. Ne montez pas l’appareil à proximité directe d’une source de chaleur. Tenez l’appareil éloigné des flammes nues. REMARQUE ! Conditions d’utilisation L’appareil est conçu pour une utilisation en intérieur. Pour ne pas l’endommager, n’exposez jamais l’appareil à...
- Page 11 Consignes de sécurité REMARQUE ! Alimentation électrique Avant de raccorder l’appareil, contrôlez si la tension indiquée sur l’appareil corres‐ pond à la tension de votre réseau d’alimentation local et si la prise de courant est équipée d’un disjoncteur différentiel. En cas de non-observation, l’appareil pour‐ rait être endommagé...
- Page 12 Performances Performances Caractéristiques particulières de l’appareil Raccordements réalisables : prise jack combinée XLR en 6,35-mm pour entrée de signal, fiche XLR pour sortie de signal. Variateur de volume Filtre passe-haut commutable pour supprimer les basses fréquences Commutateur de la tension électrique Bride pour pied, 36 mm sur la face inférieure Points de suspension M10 Matériel de fixation requis pour la suspension verticale : étriers en L et U disponibles en...
- Page 13 Installation Installation Sortez l’appareil de son emballage et vérifiez soigneusement l’absence de tout dommage avant de l’utiliser. Veuillez conserver l’emballage. Utilisez l’emballage d’origine ou vos propres emballages particulièrement appropriés au transport ou à l’entreposage afin de protéger l’appareil des secousses, de la poussière et de l’humidité pendant le transport et l’entreposage. Etablissez les connexions tant que l’appareil n’est pas branché.
- Page 14 Installation REMARQUE ! Risque de dommages matériels dus aux champs magnétiques Les haut-parleurs produisent un champ magnétique statique. Observez donc une distance suffisante par rapport aux appareils qui risqueraient d’être perturbés ou endommagés par un champ magnétique externe. REMARQUE ! Utilisation de trépieds En cas de montage de l’appareil sur un trépied, veillez à...
- Page 15 Installation Connexions XLR pour entrées et Les prises XLR servent aux signaux d’entrées, les fiches XLR aux sorties de signaux. Le dessin et sorties de signaux le tableau montrent le brochage XLR. Branchement symétrique : Terre Signal positif (+), point chaud Signal négatif (–), point froid Branchement asymétrique : Terre...
- Page 16 Installation Fiche jack pour entrées et sor‐ Le dessin et le tableau montrent le brochage de la fiche jack 6,35 mm. ties de signal Branchement asymétrique (fiche jack, mono) : Signal Terre Branchement asymétrique (fiche jack, stéréo) : Signal 2, 3 Masse enceinte active pleine-bande...
- Page 17 Installation Branchement symétrique (fiche jack, stéréo) : 1 (pointe) Signal positif (+), point chaud 2 (anneau) Signal négatif (–), point froid 3 (manchon) Terre 4.2 Conseils pour utiliser les haut-parleurs Les haut-parleurs doivent être positionnés de manière à ce que leurs signaux sons puissent atteindre le public sans entrave.
- Page 18 Connexions et éléments de commande Connexions et éléments de commande 1 ON/OFF (marche/arrêt) L’appareil est mis en marche ou en arrêt avec ce commutateur (interrupteur d’ali‐ mentation électrique). 2 Raccordement de la tension d’alimentation Connecteur d’alimentation CEI avec porte-fusible pour l’alimentation électrique. Si le fusible venait à...
- Page 19 Connexions et éléments de commande 6 LOW CUT 120 Hz (passe-haut) Interrupteur pour masquer les basses fréquences inférieures à 120 Hz. 7 VOLUME Bouton de réglage du volume. 8 115 V / 230 V (AC) Commutateur de la tension électrique. Lors du branchement, veillez au réglage cor‐ rect de ce commutateur en fonction de la tension électrique disponible sur le lieu de fonctionnement.
- Page 20 Données techniques Données techniques Entrée Prise jack combinée XLR en 6,35 mm Impédance d’entrée 20 kΩ (symétrique), 10 kΩ (asymétrique) Sortie Fiche XLR Plage de fréquences 75 Hz…20 kHz Système enceinte active 2 voies pleine-bande avec filtre d’aiguillage intégré Equipement des enceintes 1 ×...
- Page 21 Données techniques Alimentation en énergie 115 / 230 V (AC), 50/60 Hz Dimensions (L × H × P) 248 mm × 370 mm × 264 mm Poids 10,5 kg Achat 108CXA...
- Page 22 Protection de l’environnement Protection de l’environnement Recyclage des emballages Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des embal‐ lages. Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu’ils soient recyclés. Tenez compte des remarques et des symboles sur l’emballage.
- Page 23 Protection de l’environnement Recyclage de votre ancien appa‐ reil Ce produit est conforme aux prescriptions de la directive européenne 2002/96/CE. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques. Recyclez ce produit par l’intermédiaire d’une entreprise de recyclage agréée ou les services de recyclage communaux.
- Page 24 Remarques enceinte active pleine-bande...
- Page 25 Remarques Achat 108CXA...
- Page 26 Remarques enceinte active pleine-bande...
