Montage du microcontrôleur
Les emplacements des entretoises hexagonales sont déterminées en fonction de la carte que
vous prévoyez utiliser. Le Mini RobotShop Rover a des trous de montage pour un Arduino UNO
ou un Raspberry Pi et la plaque est symétrique.

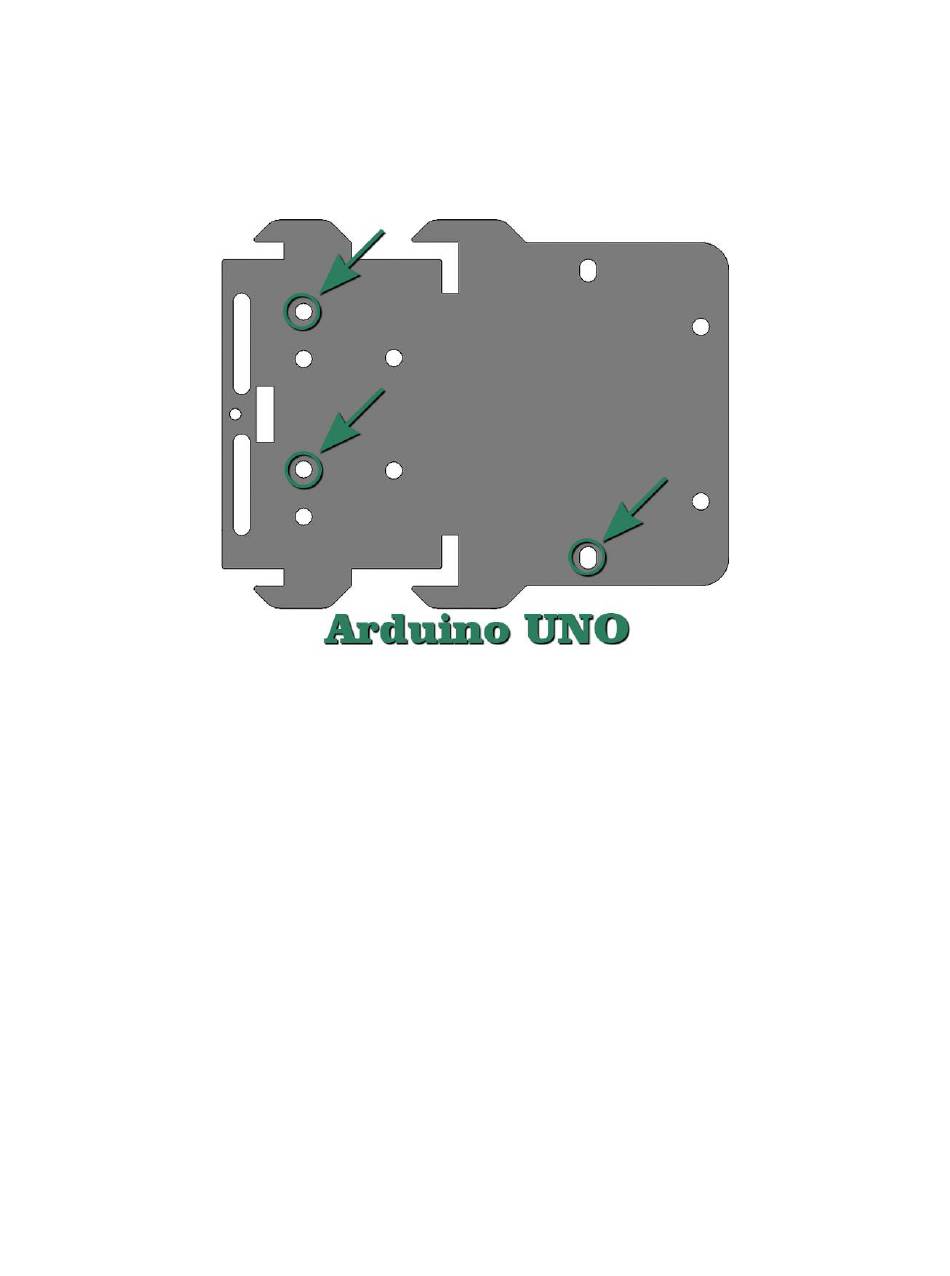

Arduino UNO
Le montage Arduino utilise trois (ou quatre) entretoises hexagonales, dont l'une est partagée
avec le montage de la boîte à engrenages double Tamiya (utilisée à la place de la vis et de
l'écrou de 3 mm inclus avec la boîte à engrenages double Tamiya). Le connecteur USB /
connecteur à baril fait face à l'arrière de la carte. Le guide ci-dessous montre comment installer
un Arduino UNO.
13
