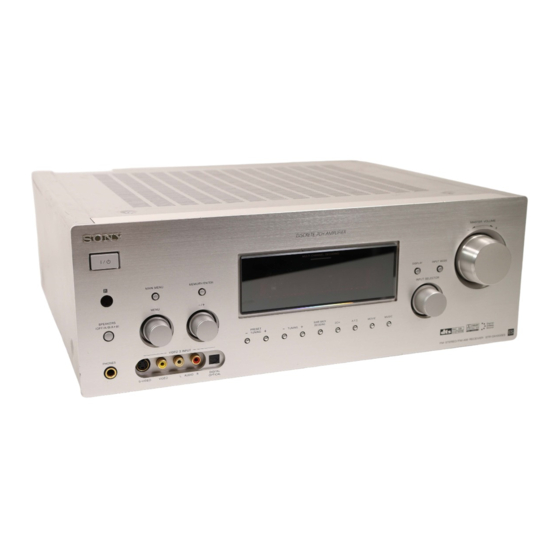

Sony STR-DA1000ES Guide De Réglage

4-247-245-21(2)
FM St e re o
FM -AM Re c e ive r
STR-DA1000ES
Ea sy Se t up Guide
Guide de ré gla ge ra pide
English Fra nç a is
This Easy Setup Guide explains how to connect Ce guide de réglage rapide vous explique
the DVD player, TV, speakers, and sub woofer comment raccorder le lecteur DVD, le téléviseur,
so you can enjoy multi channel surround sound les enceintes et le caisson de grave afin que vous
from the DVD player. For details, refer to the puissiez écouter le son surround multicanaux de
operating instructions supplied with the receiver. votre lecteur DVD dans les meilleures
conditions. Pour les détails, veuillez vous
Setting for w hen you use DVD
reporter aux instructions de fonctionnement
livrées avec l'ampli-tuner.
player or "Play Station 2"
Ré gla ge pour l'ut ilisa t ion
When you connect DVD player or "Play Station
2", perform the following settings on each
d'un le c t e ur DV D ou d'une
component.
« Pla y St a t ion 2 »
DV D pla ye r*
Lorsque vous raccordez un lecteur DVD ou une
1
Select "AUDIO SETUP" in the setup « Play Station 2 », effectuez les réglages suivants
sur chaque appareil.
display.
2
Set "AUDIO DRC" to "WIDE RANGE".
Le c t e ur DV D*
3
Set "DIGITAL OUT" to "ON".
1
Sélectionnez « AUDIO SETUP » dans
4
Set "DOLBY DIGITAL" to "DOLBY
l'affichage de configuration.
DIGITAL".
2
Réglez « AUDIO DRC » sur « WIDE
5
Set "DTS" to "ON".
RANGE ».
* The above setting is an example of Sony DVD
3
Réglez « DIGITAL OUT » sur « ON ».
player.
4
Réglez « DOLBY DIGITAL » sur
"Pla y St a t ion 2 "
« DOLBY DIGITAL ».
5
1 Réglez « DTS » sur « ON ».
Select "AUDIO SETTING" in the setup
display. * Les réglages ci-dessus s'appliquent à un lecteur
DVD Sony pris comme exemple.
2
Select "AUDIO DIGITAL OUTPUT".
3 « Pla y St a t ion 2 »
Set "OPTICAL DIGITAL OUTPUT" to
"ON".
1
Sélectionnez « AUDIO SETTING »
4
Set "DOLBY DIGITAL" to "DOLBY
dans l'affichage de configuration.
DIGITAL".
2
Sélectionnez « AUDIO DIGITAL
5
Set "DTS" to "ON".
OUTPUT ».
"Play Station 2" is a trademark of Sony Computer
3
Réglez « OPTICAL DIGITAL OUTPUT »
Entertainment.
sur « ON ».
N ot e 4
Réglez « DOLBY DIGITAL » sur
When connecting a DVD player, be sure to
« DOLBY DIGITAL ».
connect to analog (AUDIO L/R) jacks, not
5
Réglez « DTS » sur « ON ».
only digital (COAXIAL or OPTICAL) jacks.
« Play Station 2 » est une marque de fabrique de
Sony Computer Entertainment.
I f no sound c om e s out
Re m a rque
Lorsque vous raccordez un lecteur DVD,
Press INPUT MODE to select "AUTO IN".
veillez à le raccorder aux prises
analogiques (AUDIO L/R), et pas seulement
aux prises numériques (COAXIAL ou
OPTICAL).
Si a uc un son n'e st a udible
Sony Corporation © 2003 Printed in Malaysia
Appuyez sur INPUT MODE pour sélectionner «
AUTO IN ».
F
TV
Téléviseur
INPUT
VIDEO
Video cord
Cordon vidéo
Coaxial cord
Cordon coaxial
Audio/video cord
Cordon audio/vidéo
COAXIAL R AUDIO L VIDEO
DIGITAL OUT OUTPUT
DVD player
Lecteur DVD
E
Surround speaker (R) Surround speaker (L)
Enceinte surround (D) Enceinte surround (G)
Speaker cord
Cordon d'enceinte
DIGITAL COMPONENT VIDEO
OPTICAL Y
R L
P B /C B
IN
MONITOR OUT
/B-Y
PHONO
DVD
IN
P /C
R R
IN I N
/R-Y
TV/ VIDEO
MD/
SAT TV/SAT DVD MONITOR R L
TAPE 1
IN
IN IN OUT
OUT OUT
MD
IN
IN
IN
CD/
SACD R L
MD U VIDEO
AM
OUT
2
U
SIGNAL
FRONT OUT
GND
COAXIAL IN
ASSIGNABLE
COAXIAL
DVD SUR IN DVD
FM 75
R L
CD/SACD
TV/
IN
SAT
SUB WOOFER CENTER R L
AUDIO VIDEO S-VIDEO
CONTROL MULTI CH IN
A1 ANTENNA ANALOG VIDEO
R L
IN
Speaker cord
Cordon d'enceinte
B A
Front speaker (R) Front speaker (L)
Enceinte avant (D) Enceinte avant (G)
H G
Surround back speaker (R) Surround back speaker (L)
Enceinte surround arrière (D) Enceinte surround arrière (G)
IMPEDANCE SELECTOR
R L R L
+ +
SURR
SURR
BACK 4
8
R L
AC OUTLET
FRONT
CENTER
B
R L
FRONT
A
SPEAKERS SUB WOOFER
Speaker cord
Cordon d'enceinte
Monaural audio cord
Cordon audio monophonique
AUDIO
INPUT
D C
Sub woofer Center speaker
Caisson de grave Enceinte centrale
