Televes 5855 Guide Rapide

MAT V
Entrada
Entrada
Entrée
Intput
RF
Salida / Saída /
Sortie / Output
RF + 1Ch.V/UHF
Modulador disponible en dos
modelos en función de la
banda de trabajo, que permite
introducir una señal de audio
y video modulada en la insta-
lación interior de la vivienda.
Especialmente indicado para
distribuir la señal del receptor
de TV DIGITAL a todas las
tomas.
Características
• Fijación directa del canal de
salida mediante selectores
rotativos.
• Sintonización del canal de
salida mediante PLL.
• Generador de señal de test.
• Ajuste del nivel de Audio.
Características técnicas / Características técnicas / Caractéristiques techn. / Technical specific.
Modulador / Modulador / Modulateur / Modulator
Referencia / Referência / Réference / Reference
Banda / Banda / Bande / Band
Nivel máx. salida / Nivel max. saída / Niveau max. sortie / Max. output level
Portadora de sonido / Portadora de som / Porteuse de son / Audio carrier
Relación port. sonido / Relação port. som / Relation port. de son / Audio carrier ratio
Profundidad modul. / Profundidade modul. / Profondité modul. / Modulation depth
Entrada de paso / Entrada de passagem / Entrada de paso / Pass input
Banda / Banda / Bande / Band
Ganancia / Ganho / Gain / Gain
Video
Nivel de entrada / Nível de entrada / Niveau d´entrée / Input level
Audio
Respuesta frec. / Resposta freq. / Réponse frec. / Frequency response
General / Geral / General / General
Alimentación / Alimentação / Alimentation / Power supply
Consumo / Consumo / Consommation / Consumption
© Copyright, Televés S.A.
ON LED
Selección canal salida
Selecção canal saída
Sélection canal sortie
Output channel selection
Modulador disponível em dois
modelos em função da banda
de trabalho, que permite
introduzir um sinal de áudio e
vídeo modulado na insta-
lação interior de uma viven-
da. Especialmente indicado
para distribuir o sinal de um
receptor de TV Digital a todas
as tomadas.
Características
• Fixação directa do canal de
saída através de selectores
rotativos.
• Sintonização do canal de
saída mediante PLL.
• Gerador de sinal de test.
• Ajuste do nível de áudio.
Il y a deux modèles disponi-
bles dépendant de la bande
désirée, qui permettent un
signal d'audio et video modulé
dans l'installation intérieur
d'un logement. Indiqué sur-
tout pour la distribution du
signal de réception de TV
DIGITAL à toutes les prises.
Caractéristiques
• Sélection directe du canal
de sortie à travers de selec-
teurs rotatifs.
• Syntonisation du canal de
sortie par PLL.
• Sortie du signal de test.
• Réglage du niveau d'audio.
(dBµV)

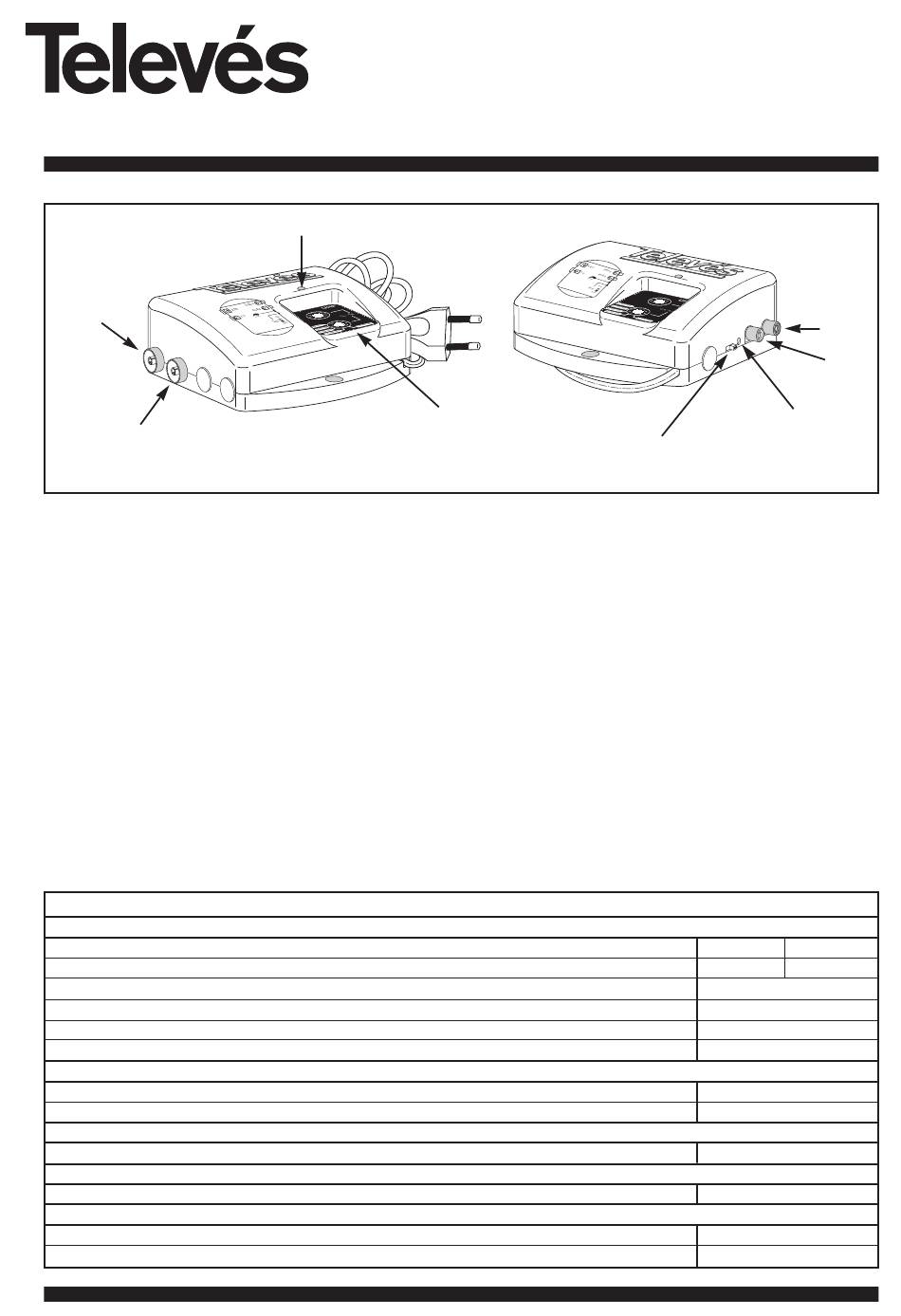

Modulador Doméstico
Modulador Doméstico
Modulateur d'intérieur
Domestic modulator
Refs. 5855, 5856
Entradas
Entradas
Entrées
Inputs
Ajuste nivel Audio
Ajuste nível Audio
Test
Réglage niveau Audio
Audio level adjust
To models are
according to the TV output
band. Audio & Video signals
are used for modulating a TV
channel to be distributed
throughout the dwelling.
It is very suitable to distribute
the signal from the DIGITAL
TV domestic receiver to the
rest of the wall outlets.
Features
• Output channel selection by
means of external rotary
switches.
• PLL output channel tuning.
• Test generator.
• Variable audio level.
5855 5856
VHF
> 72
(MHz) 6
(dB) -12
(%) 76 ± 5%
(MHz) 47 - 862
(dB) 5
(Vpp) 1 (75Ω)
(Hz) 50 - 15000
(V~) 230 ± 10 % 50 Hz
(W) 4
Video
Audio
available
UHF
