Profile Design Wing20C+ Aerobar Mode D'emploi

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

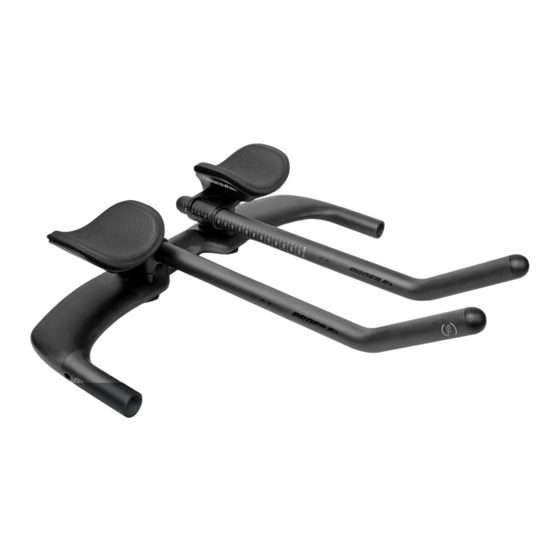

Wing20C+ Aerobar
WING20C+ AEROBAR
REVISION 01-12-23-2022
1

Publicité

Table des Matières
loading

Manuels Connexes pour Profile Design Wing20C+ Aerobar

Sommaire des Matières pour Profile Design Wing20C+ Aerobar

  • Page 1 Wing20C+ Aerobar WING20C+ AEROBAR REVISION 01-12-23-2022...

  • Page 2: Outils Et Matériel Requis

    Veuillez lire attentivement ces instructions avant d'essayer d'installer cet élément. Une installation appropriée est exigée pour la conformité avec la politique de garantie Profile Design. Si vous n'êtes pas habitué à l'installation des prolongateurs de guidon ou de leurs accessoires, veuillez demander l'assistance de votre revendeur local Profile Design en vous connectant au site Web www.profile-design.com et en utilisant «...
  • Page 3 • Quatre (4) boulons à tête fraisée M6x12 Accessoires optionnels compatibles avec ce prolongateur de guidon: • Kits élévateurs A3 ou A2 de Profile Design • Supports de course A2 de Profile Design • Accoudoirs de Profile Design y compris a.
  • Page 4 Si un élément est manquant dans le kit de prolongateur de guidon, veuillez contacter votre revendeur. Veuillez noter que des zones filetées ont été pré-traitées par Profile Design pendant la production avec un composé frein-filet bleu spécial. Ce composé spécial est facile à détecter sur les filetages de tous les boulons fournis. Si vous ne pouvez pas détecter ce composé frein-filet ou si vous réinstallez le boulon, ré-appliquez un composé...

  • Page 5: Liste Des Éléments

    Wing20C+ Aerobar LISTE DES ÉLÉMENTS N° de N° de QTÉ. Description des pièces réf. pièce Req. 358440 Barre de base - Wing20c+ 42cm Carbond UD BK avec logo BK 716670 Couverture en caoutchouc Wing20c+ (noir) 852279 Extension - 35SLC 400 mm Carbone UD Noir mat avec logo noir Gauche (A)

  • Page 6: Dessin Des Pièces

    Wing20C+ Aerobar DESSIN DES PIÈCES 18.5 49.5 52.1 Unités : mm Units: mm...
  • Page 7 Wing20C+ Aerobar DESSIN DES PIÈCES 35° 18.5 108.4 Unités : mm...

  • Page 8: Limites De Configuration Spécifiques Au Produit

    Wing20C+ Aerobar LIMITES DE CONFIGURATION SPÉCIFIQUES AU PRODUIT Unités : mm...

  • Page 9: Couple De Serrage

    Wing20C+ Aerobar COUPLE DE SERRAGE N° de réf. Localisation Taille du boulon Couple Boulons des repose-bras M6x12mm 4.7Nm (42 inlbf) Collier de l'extension M5x35mm 5Nm (44 inlbf) Montage du support M6x40mm 6Nm (53 inlbf)
  • Page 10 Wing20C+ Aerobar INSTRUCTIONS D’INSTALLATION 1. Choisissez si vous souhaitez installer la barre en position haute ou basse. 8. Serrez les boulons jusqu'à ce que le support du prolongateur de guidon soit fermement en place sur le guidon à l’angle désiré et répétez avec l'autre côté.

  • Page 11: Comment Couper Les Extensions

    Wing20C+ Aerobar COMMENT COUPER LES EXTENSIONS 18. Fixez le coussinet en le plaçant soigneusement sur le dos en velcro du repose-bras et maintenez-le fermement pendant 30 secondes. Répétez pour l'autre repose-bras. 1. Déterminez soigneusement la longueur de l'extension requise en effectuant un ajustement sur le vélo ou en mesurant les extensions existantes.

  • Page 12: Plan De Cheminement Des Câbles

    Wing20C+ Aerobar PLAN DE CHEMINEMENT DES CÂBLES Câbles de changement de vitesses Câbles de frein 1(b) 1(a) 2(a) 2(b) 1(b) 1(a) 2(a) 2(b)
  • Page 13 Wing20C+ Aerobar PLAN DE CHEMINEMENT DES CÂBLES Câbles de changement de vitesses Câbles de frein 1(a).2(a) 1(b).2(b) 3.4.A.B 3.4.A.B...
  • Page 14 Wing20C+ Aerobar PLAN DE CHEMINEMENT DES CÂBLES Changement de vitesses (câbles électriques) 1(b) 1(a) 2(a) 2(b) 1(b) 1(a) 2(a) 2(b)
  • Page 15 Wing20C+ Aerobar PLAN DE CHEMINEMENT DES CÂBLES Changement de vitesses (câbles électriques) Câbles de frein...
  • Page 16 Wing20C+ Aerobar PLAN DE CHEMINEMENT DES CÂBLES Changement de vitesses (câbles électriques) Câbles de frein 1(a).2(a) 1(b).2(b) 1.2.3.4.A.B 3.4.A.B...

  • Page 17: Politique De Garantie

    • Garantie limitée mondiale de deux ans Profile Design. • Profile Design, LLC (distributeur) garantit à l'acheteur au détail initial ("vous") que le produit Profile Design pour lequel vous avez reçu cette garantie est exempt de tout vice de matériau et de fabrication pendant deux (2) ans à compter de la date d'achat au détail initiale.
  • Page 18 Wing20C+ Aerobar 2677 El Presidio Street Long Beach, CA 90810 Ph: 310-884-7756 www.profile-design.com © Profile Design LLC...
