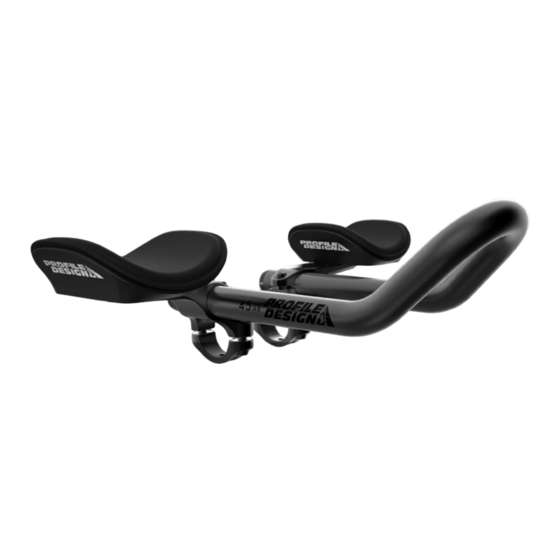

- Page 1 Sonic Ergo 45AR Aerobars SONIC ERGO 45AR AEROBARS VERSION 01-03-05-2020...
-
Page 2: Outils Et Matériel Requis
Veuillez lire attentivement ces instructions avant d'essayer d'installer cet élément. Une installation appropriée est exigée pour la conformité avec la politique de garantie Profile Design. Si vous n'êtes pas habitué à l'installation des prolongateurs de guidon ou de leurs accessoires, veuillez demander l'assistance de votre revendeur local Profile Design en vous connectant au site Web www.profile-design.com et en utilisant «... - Page 3 Si un élément est manquant dans le kit de prolongateur de guidon, veuillez contacter votre revendeur. Veuillez noter que des zones filetées ont été pré-traitées par Profile Design pendant la production avec un composé frein-filet bleu spécial. Ce composé spécial est facile à détecter sur les filetages de tous les boulons fournis. Si vous ne pouvez pas détecter ce composé frein-filet ou si vous réinstallez le boulon, ré-appliquez un composé...
- Page 4 Sonic Ergo 45AR Aerobars LISTE DES ELEMENTS QTÉ. N° de pièce N° de réf. Description des pièces Req. 852274 Extension - 45ar 240 mm alliage plat anodisé noir W/BK Logo 716668 Bouchon - Century & Gap Cap (5,2 mm) Support - Support supérieur Sonic 31,8 mm alliage plat anodisé noir G&D (avec 189365 marque d'indication d’assemblage)
- Page 5 Sonic Ergo 45AR Aerobars DESSINS DES PIECES 18.5 mm 35 mm 108.4 mm 4.6 mm 18.5 mm 16.4 mm 45˚ 240 mm...
-
Page 6: Limitations De Configuration Specifiques Au Produit
Sonic Ergo 45AR Aerobars LIMITATIONS DE CONFIGURATION SPECIFIQUES AU PRODUIT 24.5 mm 84.5 mm... -
Page 7: Couple De Serrage
Sonic Ergo 45AR Aerobars COUPLE DE SERRAGE N° de réf. Emplacement Taille du boulon Couple Collier du guidon M6x18mm 6Nm (53 inlbf) Collier de l'extension M6x15mm 6Nm (53 inlbf) Boulons des repose-bras M6x12 mm CS 4,7Nm (42 inlbf) -
Page 8: Longueur Des Boulons
Sonic Ergo 45AR Aerobars LONGUEUR DES BOULONS 57 mm Utilisez uniquement les boulons fournis par Profile Design. 18mm 20mm 25mm 30mm 35mm 40mm 45mm 50mm 55mm 60mm 65mm 70mm 75mm 80mm 85mm 90mm 95mm Élévateurs 10 15 20 25 30 35 40 45 50 55... - Page 9 Sonic Ergo 45AR Aerobars INSTRUCTIONS D’INSTALLATION 1. Appliquez une fine couche de composé d'assemblage sur les faces intérieures du collier du guidon sur la partie supérieure et inférieure du support. a) Si vous utilisez un kit élévateur de support de prolongateur de guidon, appliquez le composé...
- Page 10 Sonic Ergo 45AR Aerobars 4. Appliquez le composé d'assemblage à l’intérieur des colliers d'extension. 5. Installez l’extension à la position souhaitée et serrez le boulon de fixation de l'extension M3 avec la clé hexagonale de 5 mm afin qu'elles soient bien retenues 6.
-
Page 11: Comment Couper Les Extensions
Sonic Ergo 45AR Aerobars 8. Serrez les repose-bras aux supports à l'aide des boulons à tête fraisée M6x12 mm. Veuillez noter que les repose-bras ont une conception décalée, une attention particulière est donc nécessaire pour garantir que chaque côté est positionné de la même façon. -
Page 12: Comment Installer Les Nouveaux Repose-Bras
Sonic Ergo 45AR Aerobars COMMENT INSTALLER LES NOUVEAUX REPOSE-BRAS 1. Pour installer les repose-bras, assurez-vous d'abord que la face intérieure du repose-bras est exempte de peluches et de graisse. Si une étiquette velcro était précédemment appliquée sur le repose-bras, les résidus doivent d'abord être enlevés mécaniquement ou avec un solvant à... -
Page 13: Utilisation Des Accoudoirs
Sonic Ergo 45AR Aerobars UTILISATION DES ACCOUDOIRS AVERTISSEMENT N'exercez pas de force sur le côté des accoudoirs! - Page 14 • Garantie limitée de deux ans dans le monde entier de Profile Design • Profile Design, LLC (« le distributeur ») garantit à l'acheteur initial (« vous ») que le produit Profile Design pour lequel vous avez reçu cette garantie est exempt de tout défaut matériel et de fabrication pendant (2) deux ans à...
- Page 15 Sonic Ergo 45AR Aerobars 2677 El Presidio Street Long Beach, CA 90810 Ph: 310-884-7756 www.profile-design.com © Profile Design LLC...
