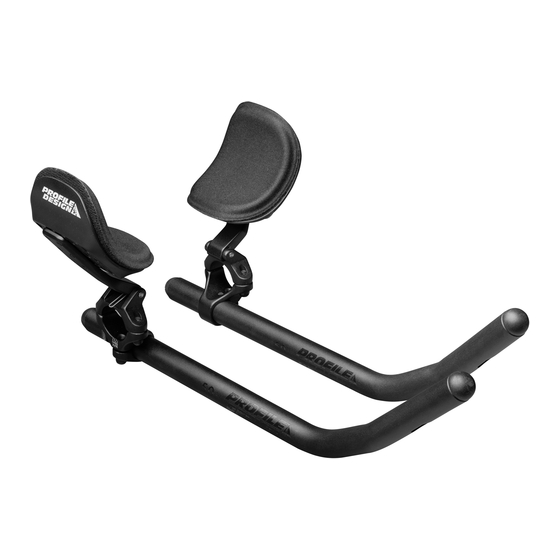

- Page 1 Filp up Ergo 50A Aerobar FILP UP ERGO 50A AEROBAR REVISION 01-06-17-2020...
-
Page 2: Outils Et Matériel Requis
Veuillez lire attentivement ces instructions avant d'essayer d'installer cet élément. Une installation appropriée est exigée pour la conformité avec la politique de garantie Profile Design. Si vous n'êtes pas habitué à l'installation des prolongateurs de guidon ou de leurs accessoires, veuillez demander l'assistance de votre revendeur local Profile Design en vous connectant au site Web www.profile-design.com et en utilisant «... - Page 3 Si un élément est manquant dans le kit de prolongateur de guidon, veuillez contacter votre revendeur. Veuillez noter que des zones filetées ont été pré-traitées par Profile Design pendant la production avec un composé frein-filet bleu spécial. Ce composé spécial est facile à détecter sur les filetages de tous les boulons fournis. Si vous ne pouvez pas détecter ce composé frein-filet ou si vous réinstallez le boulon, ré-appliquez un composé...
-
Page 4: Liste Des Éléments
Filp up Ergo 50A Aerobar LISTE DES ÉLÉMENTS QTÉ. N° de N° de pièce Description des pièces Req. réf. 852270 Extension - 50a 340mm Alliage plat Noir mat avec logo noir Gauche (A) 852271 Extension - 50a 340mm Alliage plat Noir mat avec logo noir Droite (B) 189378 Support –... - Page 5 Filp up Ergo 50A Aerobar DESSINS DES PIECES 57 mm 4.6 mm 18.5 mm 108.4 mm 18.5 mm 101.5 mm 78.8 mm 16.4 mm 45°±2 50° 35° 340 mm...
-
Page 6: Limitations De Configuration Spécifiques Au Produit
Filp up Ergo 50A Aerobar LIMITATIONS DE CONFIGURATION SPÉCIFIQUES AU PRODUIT 45 mm 90 mm... -
Page 7: Couple De Serrage
Filp up Ergo 50A Aerobar COUPLE DE SERRAGE N° de ref. Emplacement Taille du boulon Couple Collier du guidon M6x18mm 6Nm (53 inlbf) Collier de l'extension M6x15mm 5Nm (44 inlbf) Boulons des repose-bras M6x12mm CS 4.7Nm (42 inlbf) - Page 8 Filp up Ergo 50A Aerobar INSTRUCTIONS D’INSTALLATION 1. Appliquez une fine couche de composé d'assemblage sur les faces intérieures du collier du guidon sur la partie supérieure et inférieure du support. • Si vous utilisez des cales de réduction de 31,8 à 26,0, appliquez un composé d'assemblage sur les deux côtés des cales.
- Page 9 Filp up Ergo 50A Aerobar 4. Appliquez le composé d'assemblage à l’intérieur des colliers d'extension. 5. Installez l’extension à la position souhaitée et serrez le boulon de fixation de l'extension M5 avec la clé hexagonale de 5 mm afin qu'elles soient bien retenues. 6.
- Page 10 Filp up Ergo 50A Aerobar COMMENT COUPER LES EXTENSIONS 8. Serrez les repose-bras aux supports à l'aide des boulons à tête fraisée M6x15 mm. Veuillez noter que les repose-bras ont une conception décalée, une attention particulière est donc nécessaire pour garantir que chaque côté est positionné de la même façon. 9.
-
Page 11: Comment Installer Les Nouveaux Repose-Bras
Filp up Ergo 50A Aerobar COMMENT INSTALLER LES NOUVEAUX REPOSE-BRAS 1. Pour installer les repose-bras, assurez-vous d'abord que la face intérieure du repose-bras est exempte de peluches et de graisse. Si une étiquette velcro était précédemment appliquée sur le repose-bras, les résidus doivent d'abord être enlevés mécaniquement ou avec un solvant à... -
Page 12: Utilisation Des Accoudoirs
Filp up Ergo 50A Aerobar UTILISATION DES ACCOUDOIRS AVERTISSEMENT N'exercez pas de force sur le côté des accoudoirs! - Page 13 • Garantie limitée de deux ans dans le monde entier de Profile Design. • Profile Design, LLC (« le distributeur ») garantit à l'acheteur initial (« vous ») que le produit Profile Design pour lequel vous avez reçu cette garantie est exempt de tout défaut matériel et de fabrication pendant (2) deux ans à compter de la date d'achat initiale. Pour plus de détails sur cette garantie, les exclusions et/ou la manière de faire une réclamation, veuillez appeler : +1 310.747.0085, poste 161 ou consulter www.profile-...
- Page 14 Filp up Ergo 50A Aerobar 2677 El Presidio Street Long Beach, CA 90810 Ph: 310-884-7756 www.profile-design.com © Profile Design LLC...
