- Page 1 43ASC Extensions 43ASC EXTENSIONS REVISION 01-10-27-2022...
-
Page 2: Outils Et Matériel Requis

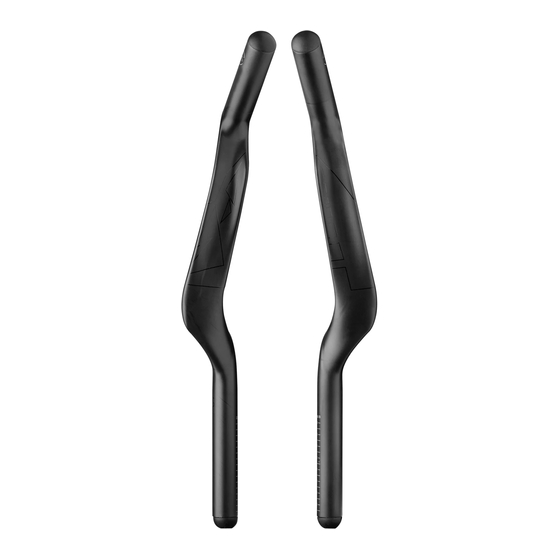

Veuillez lire attentivement ces instructions avant d'essayer d'installer cet élément. Une installation appropriée est exigée pour la conformité avec la politique de garantie Profile Design. Si vous n'êtes pas habitué à l'installation des prolongateurs de guidon ou de leurs accessoires, veuillez demander l'assistance de votre revendeur local Profile Design en vous connectant au site Web www.profile-design.com et en utilisant «... - Page 3 43ASC Extensions Votre kit d'extensions doit contenir: • Deux (2) extensions (carbone ou aluminium) • Deux (2) bouchons d'embout de poignée de guidon • Deux (2) bouchons de sortie de câbles Accessoires optionnels compatibles avec ces extensions: • Supports série Aeria II •...
-
Page 4: Liste Des Éléments
43ASC 400mm réf. pièce Req. 852289 43ASC 400 mm Carbone UD Noir mat avec logo noir Gauche (A) V2 852290 43ASC 400 mm Carbone UD Noir mat avec logo noir Droite (B) V2 716669 Bouchon d’extrémité- Carbone rond (avant) 716667... -
Page 5: Dessin Des Pièces
43ASC Extensions DESSIN DES PIÈCES 12.5° 107 mm 33 mm 43° 27 mm 68 mm... -
Page 6: Limites De Configuration Spécifiques Au Produit
43ASC Extensions LIMITES DE CONFIGURATION SPÉCIFIQUES AU PRODUIT 10 mm 40 mm... -
Page 7: Couple De Serrage
43ASC Extensions COUPLE DE SERRAGE N° de réf. Localisation Taille du boulon Couple Collier de l'extension M6x15mm 6Nm (53 inlbf) - Page 8 43ASC Extensions INSTRUCTIONS D’INSTALLATION 1. Installez les extensions à la position souhaitée et serrez le boulon de fixation de l'extension pour un bon maintien. 2. Installez les leviers de dérailleur conformément aux instructions du fabricant de ces leviers. Nous conseillons d'appliquer une fine couche de pate de montage sur l'intérieur de l'extension avant d'installer le levier du dérailleur.
-
Page 9: Comment Couper Les Extensions
43ASC Extensions COMMENT COUPER LES EXTENSIONS 1. Déterminez soigneusement la longueur de l'extension requise en effectuant un ajustement sur le vélo ou en mesurant les extensions existantes. 2. Marquez le point auquel vous souhaitez réaliser une découpe. 3. Vous vous conseillons de vérifier vos mesures après le premier marquage de la ligne de coupe pour vous assurer que vous n'avez pas involontairement coupé les extensions trop court. -
Page 10: Politique De Garantie
• Garantie limitée mondiale de deux ans Profile Design. • Profile Design, LLC (distributeur) garantit à l'acheteur au détail initial ("vous") que le produit Profile Design pour lequel vous avez reçu cette garantie est exempt de tout vice de matériau et de fabrication pendant deux (2) ans à compter de la date d'achat au détail initiale. - Page 11 43ASC Extensions 2677 El Presidio Street Long Beach, CA 90810 Ph: 310-884-7756 www.profile-design.com © Profile Design LLC...
