CONCEPTION
4.4.5
Exemples de câblage
4.5
Concept de contrôle
4.5.1
Planification du contrôle pendant la mise en service et dans des cas particuliers
14
N O T I C E D ' I N S T R U C T I O N S | ReLy OSSD4
+24 V DC
F0
s
1
n.c.
2
+24 V DC
3
n.c
4
n.c.
5
In 2
6
In 1
7
0 V DC
8
MFP 1
deTec4 SP1
0 V DC
3) PELV

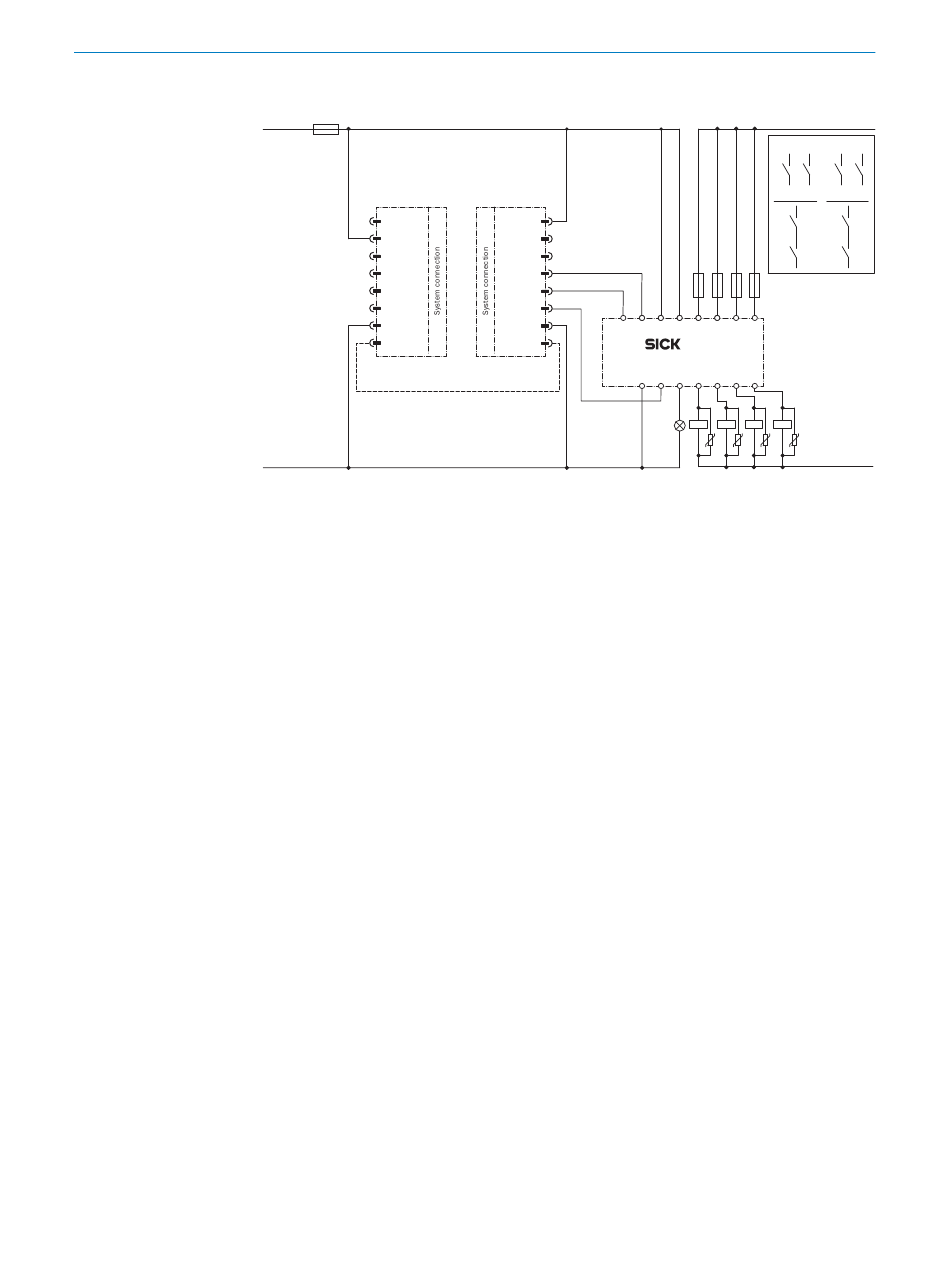

Illustration 4 : Exemple de câblage ReLy OSSD4
1)
Circuits de sortie : ces contacts doivent être intégrés dans la commande de manière à
ce que lorsque le circuit de sortie est ouvert, la situation dangereuse prenne fin. Pour
les catégories 4 et 3, cette intégration doit s'effectuer en double canal (voies x et y). Les
appareils de type 2 conviennent à une utilisation jusqu'à PL c. L'insertion en mono canal
dans la commande (voie z) n'est possible que pour les commandes en mono canal et
après avoir pris en compte l'analyse des risques.
2)
Pour un affichage d'état des deux côtés, les raccordements MFP 1 de l'émetteur et du
récepteur doivent être reliés dans l'armoire électrique (option)
3)
Très basse tension de sécurité SELV/PELV.
Le fabricant de la machine et l'exploitant doivent définir tous les contrôles nécessai‐
res. Cette définition doit reposer sur les conditions d'utilisation et l'appréciation des
risques, puis être documentée de façon à garantir le suivi.
Les contrôles suivants doivent être prévus :
•
Lors de la mise en service et après toute modification, un contrôle approfondi doit
être exécuté.
•
Les contrôles périodiques de l'appareil doivent répondre à certaines exigences
minimales.
Aperçu
Avant la mise en service de la machine et après des modifications, s'assurer que les
fonctions de sécurité remplissent leur fonction telle que prévue et que les personnes
sont suffisamment protégées.
Exigences minimales
L'appareil et son application doivent être attentivement contrôlés dans les cas sui‐
vants :
•
avant la mise en service
•
après toute modification au niveau de la configuration ou de la fonction de sécu‐
rité
r
2
+24 V DC
1
RES
3
ADO
5
OSSD 1
6
OSSD 2
4
EDM
7
0 V DC
I1
I2
61
51
8
MFP 1
RLY3-OSSD4
A2
62
52
2)
H1 K4
L+
1)
x1
y1
x2
y2
k1
k2
k3
k4
x1
y1
x2
y2
z1
z2
k1
k3
k2
k4
z1
z2
F4 F3
F2 F1
43
33
23
13
44
34
24
14
K3
K2
K1
L–
E243849/02/2021-10-05
8023932/1FH0/2022-10-27 | SICK
