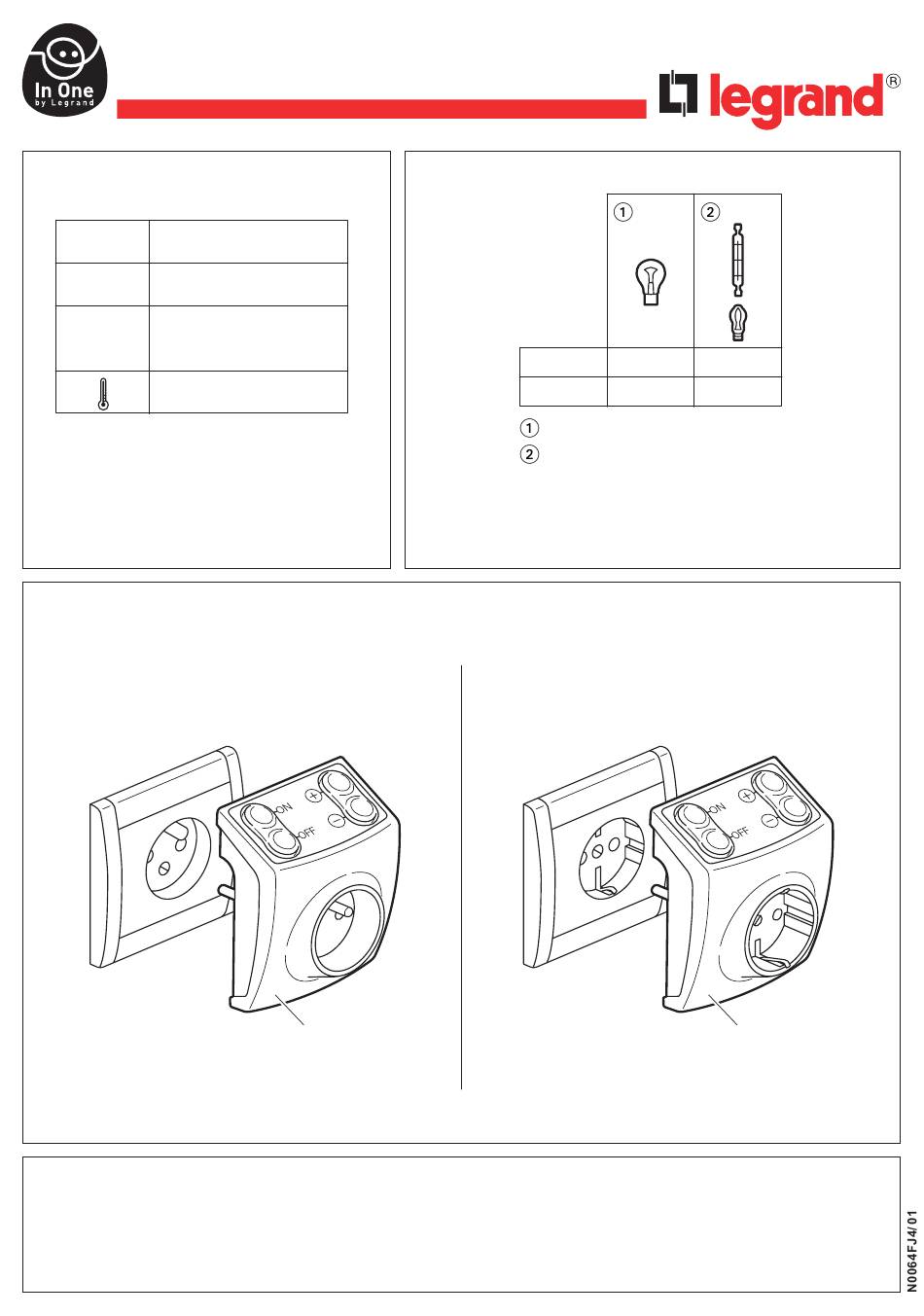

Prisinter-variateur mobile
882 03 / 70
Caractéristiques
Tension
100 - 240 V
Fréquence 50 - 60 Hz
Courant porteur EN 50065
Norme
IEC 60669-2-1
+ 5°C à + 45°C
Branchement
Configuration d'usine
A la première mise sous tension l'appui sur les touches ON ou OFF commande l'ensemble des points d'éclairage de
l'installation "In One by Legrand". L'appui sur Learn
(1) Touche de programmation ou apprentissage.
±
882 03
(1)
annule cette fonction de commande générale.
Charges
110 V
230 V
Lampe incandescente
Lampe halogène
Protection par dispositif électronique :
- En cas de court-circuit ou de très forte surcharge, la prisinter-varia-
teur mobile se met hors service. Après élimination du défaut, le
produit est à nouveau fonctionnel.
250 W
250 W
500 W
500 W
882 70
Publicité
Manuels Connexes pour LEGRAND In One 882 03
Sommaire des Matières pour LEGRAND In One 882 03
- Page 1 Configuration d’usine A la première mise sous tension l’appui sur les touches ON ou OFF commande l’ensemble des points d’éclairage de l’installation “In One by Legrand”. L’appui sur Learn annule cette fonction de commande générale. (1) Touche de programmation ou apprentissage.
-
Page 2: Fonctionnement
Description Touches de commandes Média de communication Touche LEARN PLC => Courant porteur N° d'identification Fonctionnement La prisinter-variateur mobile : - peut commander simultanément à partir de ses touches ON, OFF , un ensemble de produits (acteurs) qui lui sont associés lors de son apprentissage , elle est alors Leader du scénario - peut être commandée par d’autres produits leaders, elle est alors Acteur du scénario. - Page 3 Apprentissage du scénario Etape 1 : débuter l'apprentissage (sur le LEADER) Appuyer sur Appuyer sur la touche LEARN de commande qui doit piloter le scénario Etape 2 : ajouter un acteur au scénario (sur l'ACTEUR) Pour ajouter plusieurs produits au scénario, répéter Appuyer sur Appuyer sur la touche pour chaque acteur...
-
Page 5: Factory Settings
882 03 882 70 Factory settings On first powering up, pressing the buttons ON or OFF controls all of the lightning points of the “In One by Legrand” installation. Pressing the LEARN button cancels this functionality. (1) Programming or learning button. - Page 6 Description Control buttons Communication media LEARN button PLC => Power line carrier Identification No. Operation The mobile switchable plug: - can control simultaneously, via the ON, OFF , buttons, a set of products (actors) that it was linked to during learning ;...
- Page 7 Learn scenario Step 1: Start the learn phase (on the LEADER) Press LEARN Press the command key that is to control the scenario Step 2: Add an actor to the scenario (on the ACTOR) To add a number of products to the scenario, repeat Press LEARN Press the command key...
