CE1N4364fr
05.2005

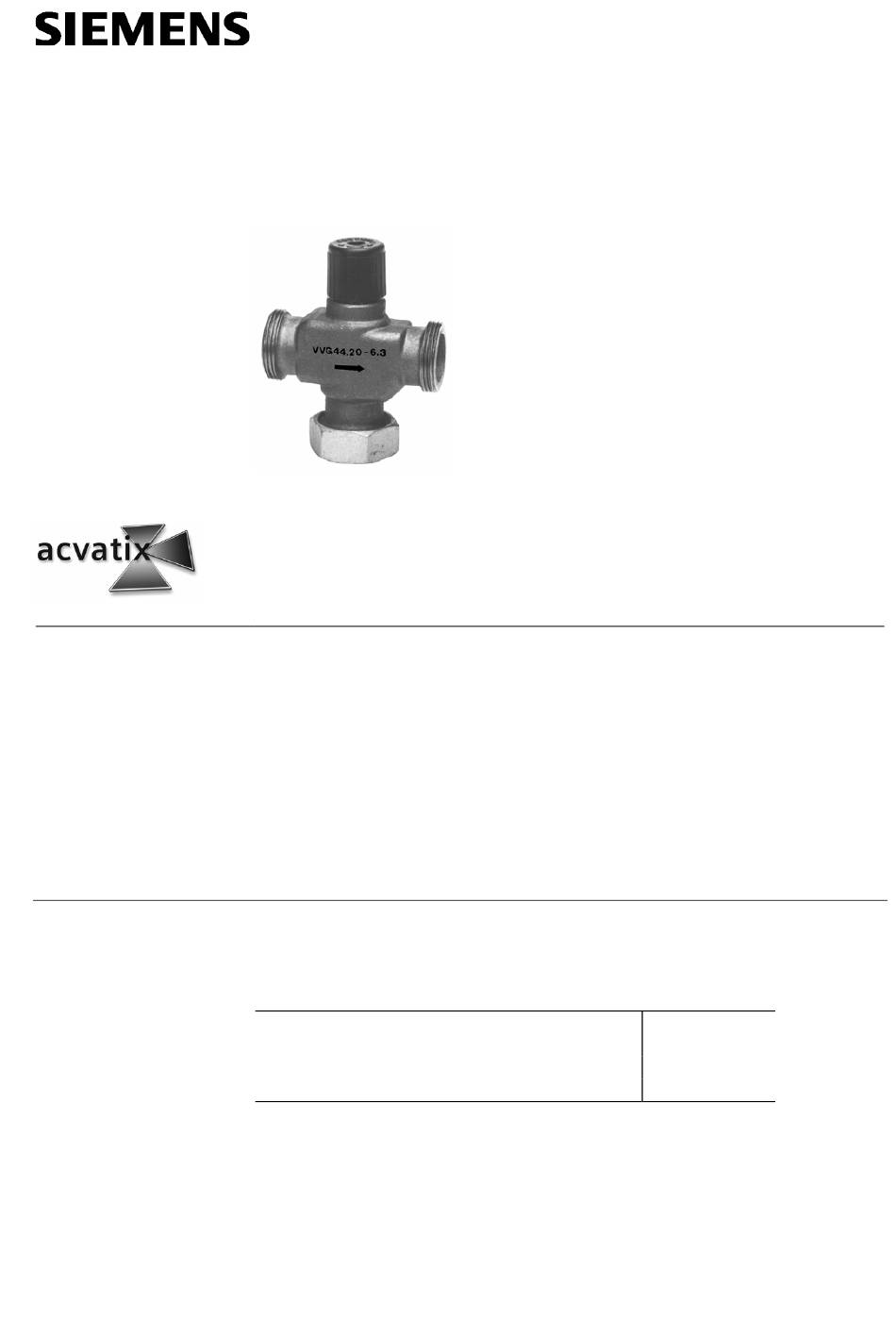

Vannes 2 voies à raccords
filetés, PN 16
• Corps en bronze CC491K (Rg5)
• DN 15...DN 40
3
• k
0,25...25 m
/h
vs
• Raccords auto-étanche à joint plat G...B selon ISO 228/1
• Lots de raccords à vis ALG..P2 disponibles chez Siemens
• Réglage manuel par bouton rotatif intégré
• Utilisables avec les servomoteurs électriques SQS...
•
La VVG44... peut être utilisée comme vanne de régulation ou d'isolement dans des
petites et moyennes installations de chauffage, ventilation et climatisation, en circuit
fermé seulement.
eau de refroidissement
eau glacée
eau chaude
mélange eau/antigel
4
VVG44...
1 ...120 °C
Building Technologies
HVAC Products
364
