Connexions de ventilation—suite
4 pi
(1.2 m)
Tuyauterie
d'évacuation 5 po
Coude 90° 5 po
Tuyauterie droite 18 po (457 mm)
Adaptateur ovale
Prise d'air de combustion
DÉTAIL A

Connexions de tuyauterie

Pression d'alimentation de gaz

Cet appareil est équipé pour une pression d'alimentation en gaz maximum de 1/2 lb/po
Toute pression d'alimentation supérieure à 1/2 lb/po
supplémentaire à l'extérieur de l'appareil.
ESSAI DE PRESSION DE TUYAUTERIE DE ALIMENTATION
• À des pressions d'essai supérieures à 1/2 lb/po
manuelle du conduit de gaz à tester. Couvrez ou bouchez le conduit d'alimentation.
• À des pressions d'essai inférieures à 1/2 lb/po
chauffage avant l'essai.

Tuyauterie d'alimentation en gaz

• Un essai d'étanchéité doit être effectué sur tous les composants du système d'approvisionnement
en gaz avant la mise en service de l'équipement. N'EFFECTUEZ JAMAIS D'ESSAI D'ÉTANCHÉITÉ
DES GAZ AVEC UNE FLAMME NUE. Le non-respect de cette règle cause des blessures ou des
dommages matériels ou la mort.
• Toute pâte à joint de tuyau (enduit à tuyau) doit résister à l'action du gaz de pétrole liquéfié ou
à tout autre composant chimique contenu dans le gaz d'alimentation.
• Toute la tuyauterie doit être conforme aux normes stipulées par le code national du gaz combustible (National
Fuel Gas Code) ANSI/Z223 .1 (dernière édition) ou Natural Gas and Propane Installation B149 .1 de la CSA (se
référer à la section
Codes de
• L'installation des tuyaux d'alimentation de gaz doit être conforme aux bonnes pratiques et aux codes locaux .
18
INSTALLATION—SUITE
Chapeau d'évacuation 5 po
(PN 110052)
Cornières de supportage de la
tuyauterie d'évacuation des gaz
(dimensions recommandées :
1/2 × 1/2 po, calibre 20)

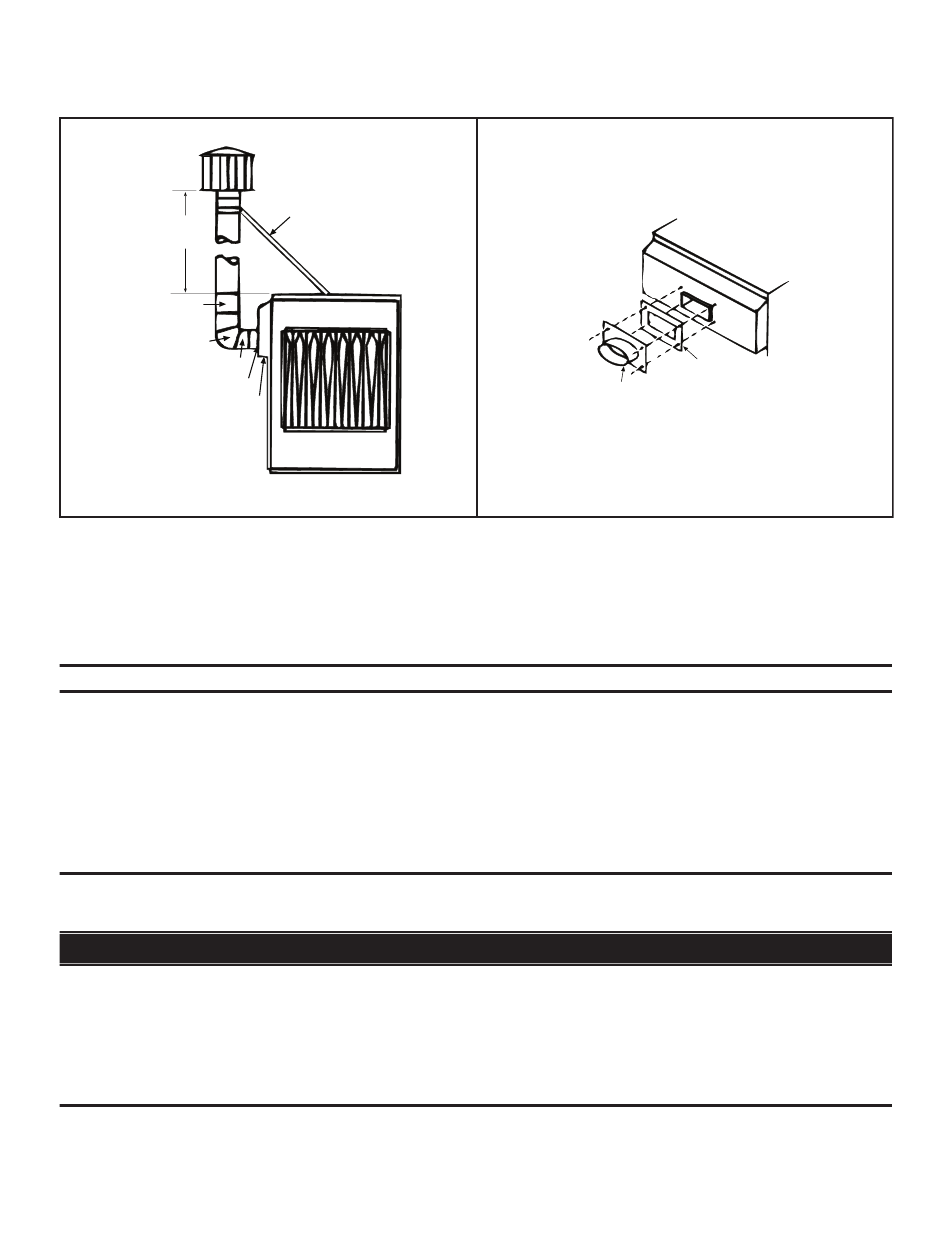

Figure 12. Évacuation verticale en option
REMARQUES :
⚠ DANGER ⚠
l'installation) .
Adaptateur ovale
(PN 103025)
DÉTAIL B
requiert l'installation d'un régulateur
2
, débranchez l'appareil de chauffage et la valve
2
, fermez la valve manuelle sur l'appareil de
2
Plaque d'étanchéité
de ventilateur de
tirage (PN 43446)
, 3,5 kPa ou 14 po CE .
2
RP-HRPD-IOM-FR (01-23) 263289-D
