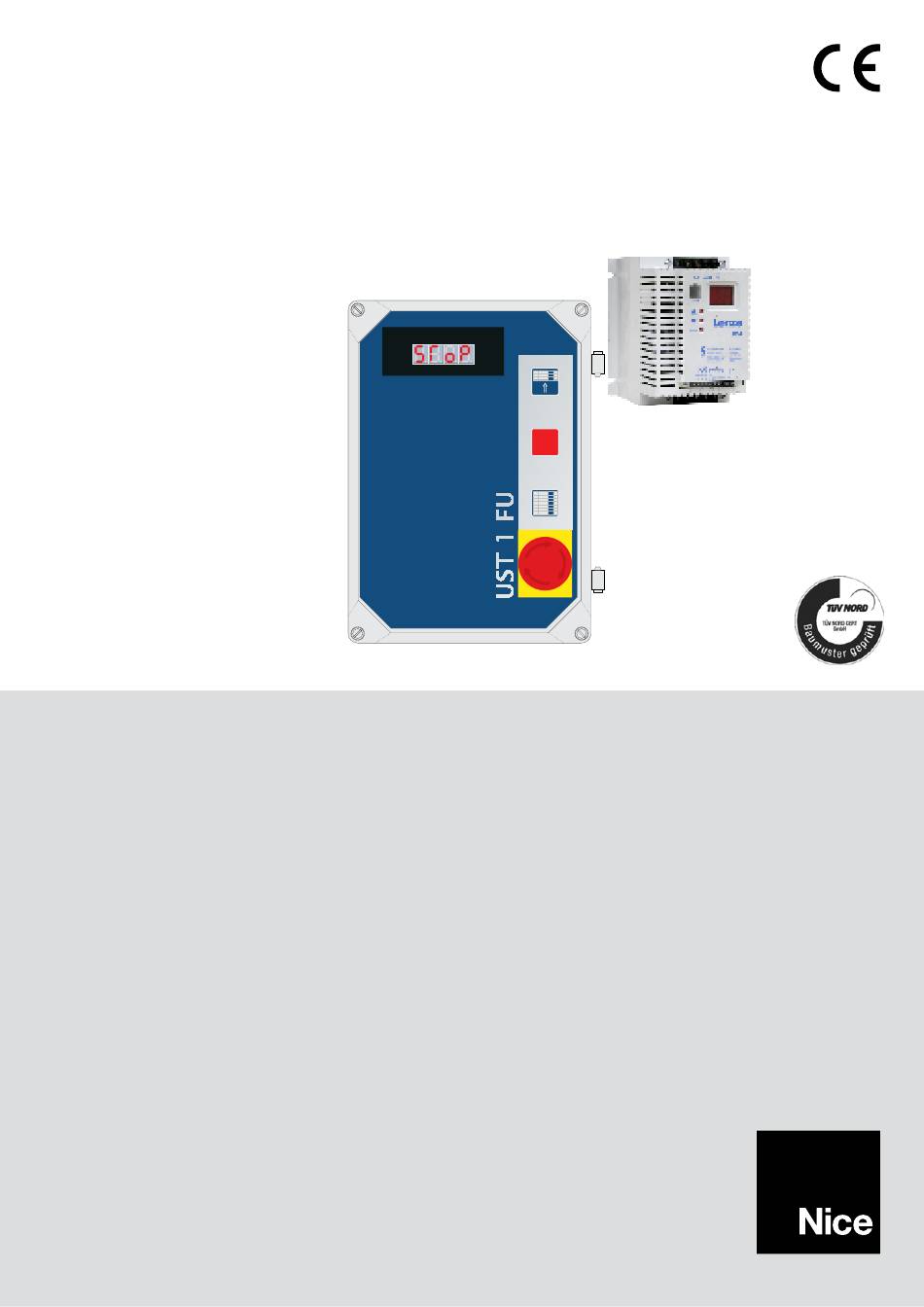

- Page 1 UST1-FU UST1-FU UST1-FU3 Automatic control unit of industrial door systems with inverter HALT IT - Istruzioni e indicazioni d’installazione e uso L‘intero manuale d‘istruzioni è composto delle istruzioni per l‘uso rispettivamente del motoriduttore e della relativa centrale di comando. EN - Instructions and information for installation and use The entire instruction manual is made up of instructions for use regarding the gearmotor and its control unit.
-
Page 2: Connaissance Du Système Et Préparation Pour L'installation
RÉGLAGE DE LA VITESSES CONNEXIONS DE LA CARTE ÉLECTRONIQUE UST1-FU Description et utilisation SCHÉMA ÉLECTRIQUE UST1-FU UST1-FU est une centrale de commande pour portes rapides CARACTÉRISTIQUES TECHNIQUES industrielles avec moteurs triphasés et convertisseur de fréquence. TRANSPORT Tous les éléments communs de sécurité peuvent lui être connectés. -
Page 3: Éléments De Commande Et De Connexion
K5. Raccordement au réseau triphasé - fig. 2 Sur la centrale UST1-FU, le fin de course électronique doit être relié aux bornes J35 et J34 du bornier X7. Le circuit de sécurité Une fiche CEE de 16 A est reliée aux bornes L1, L2, L3 et à la borne avec les fins de course de sécurité... -
Page 4: Branchement D'un Bord Sensible Pneumatique Avec Test De Fonctionnement
Connexion d’une barrière photoélectrique - fig. 8 en utilisant le paramètre 6 avec le K5. Il est possible de relier directement au dispositif UST1-FU une barrière photoélectrique (au bornier X5) afin d’assurer la sécurité du Connexion d'une barre de contact optoélectronique OSE - fig. 6 passage. -
Page 5: Connexion Inverter Triphasé
Connexion du récepteur radio À la fente (J38) 10 BROCHE - il est possible de connecter le récepteur Nice OXI / OXIFM de la série OPERA. Pour de plus amples informations, consulter les instructions d'utilisation du récepteur et de l'émetteur manuel. - Page 6 Pontages et cavaliers nécessaires pour le fonctionnement de la centrale de commande avec des composants non connectés Pontages : Cavaliers : X2-J10 X8-Broches 5-6 X4-J15 X9-Broches 1-2 X5-J31 8,2 kΩ-Broches 1-2 X6-J33 Broches opto 2-3 Fin de course électronique supplémentaire X7- J26, J27, J28 ATTENTION ...
-
Page 7: Réglages Des Fonctions Automatiques
RÉGLAGES DES FONCTIONS AUTOMATIQUES Fonctions de fonctionnement Fonction inversion de mouvement DIP 4 = ON Dans des conditions normales de Si, pendant le mouvement de descente, le fonctionnement, l'écran affiche l'état de bord sensible est actionné, la porte se bloque la porte et/ou le numéro de l'erreur et inverse le sens du mouvement sur 50 cm présente. -
Page 8: Fin De Course Électronique Type A
Fin de course électronique Fin de course électronique Type A Type B Fils 1, 2 et 3 Borne à cinq Câble de pôles connexion Câble de centrale de connexion de commande la centrale de commande Fiche à six pôles Fiche à six pôles Câble de connexion de la centrale Câble de connexion de la de commande... -
Page 9: Réglages Des Paramètres Sur Le Convertisseur De Fréquence
RÉGLAGES DES PARAMÈTRES SUR LE CONVERTISSEUR DE FRÉQUENCE Il est possible de configurer différents paramètres sur le convertisseur de fréquence État/Messages d'erreur modifier les paramètres Dénomination Plage d e r églage Préconfiguré Code Fréquence m inimum d e s ortie 15-‐20 ... -
Page 10: Courbes De Fonctionnement
Erreur/ Description Cause Solution état Court-‐circuit o u s urcharge Court-‐circuit Rechercher l a c ause d u c ourt-‐circuit, contrôler l a l igne Courant ... -
Page 11: Réglage De La Vitesse
RÉGLAGE DE LA VITESSE La centrale de commande UST1-FU est équipée de 3 potentiomètres. Le potentiomètre 1 permet de régler le mouvement lent dans les deux directions. Les potentiomètres 2 et 3 per- mettent de régler séparément la vitesse de montée et celle de descente respectivement. - Page 12 CONNEXIONS DE LA CARTE ÉLECTRONIQUE UST1-FU Branchement Branchement Borne à vis Touche Touche radio - Cavalier Cavalier radio – seulement OUVERTURE antenne FERMETURE OXI/OXIFIM récepteur Écran Barre de contact Interrupteur DIP pour activation des fonctions Passage barrière photoélectrique Cavalier de réserve...
-
Page 13: Schéma Électrique Ust1-Fu
Connexion INVERTER INVERTER triphasé LÉGENDE système de sécurité bord de fermeture branchement pour récepteur radio - Nice OXI cavalier 8,2 kΩ I Opto cavalier 8,2 kΩ I Opto borne à enclenchement réseau branchement pour modules à fiche (à 10 pôles) borne à... -
Page 14: Caractéristiques Techniques
• Toutes les caractéristiques techniques indiquées se réfèrent à une température de 20 °C (± 5 °C). • Nice se réserve le droit d'apporter, à tout moment, au produit toutes les modifications qu'elle jugerait nécessaires tout en laissant inchangées les fonctions et l'utilisation prévue. -
Page 15: Déclaration Ce De Conformité
Remarque: le contenu de cette déclaration correspond aux déclarations fi gurant dans la dernière version du document offi ciel disponible avant l’impression de ce manuel, déposé au siège social de Nice S.p.A. Le présent texte a été remanié pour raisons d’édition. - Page 16 Nice SpA Oderzo TV Italia www.niceforyou.com info@niceforyou.com...
