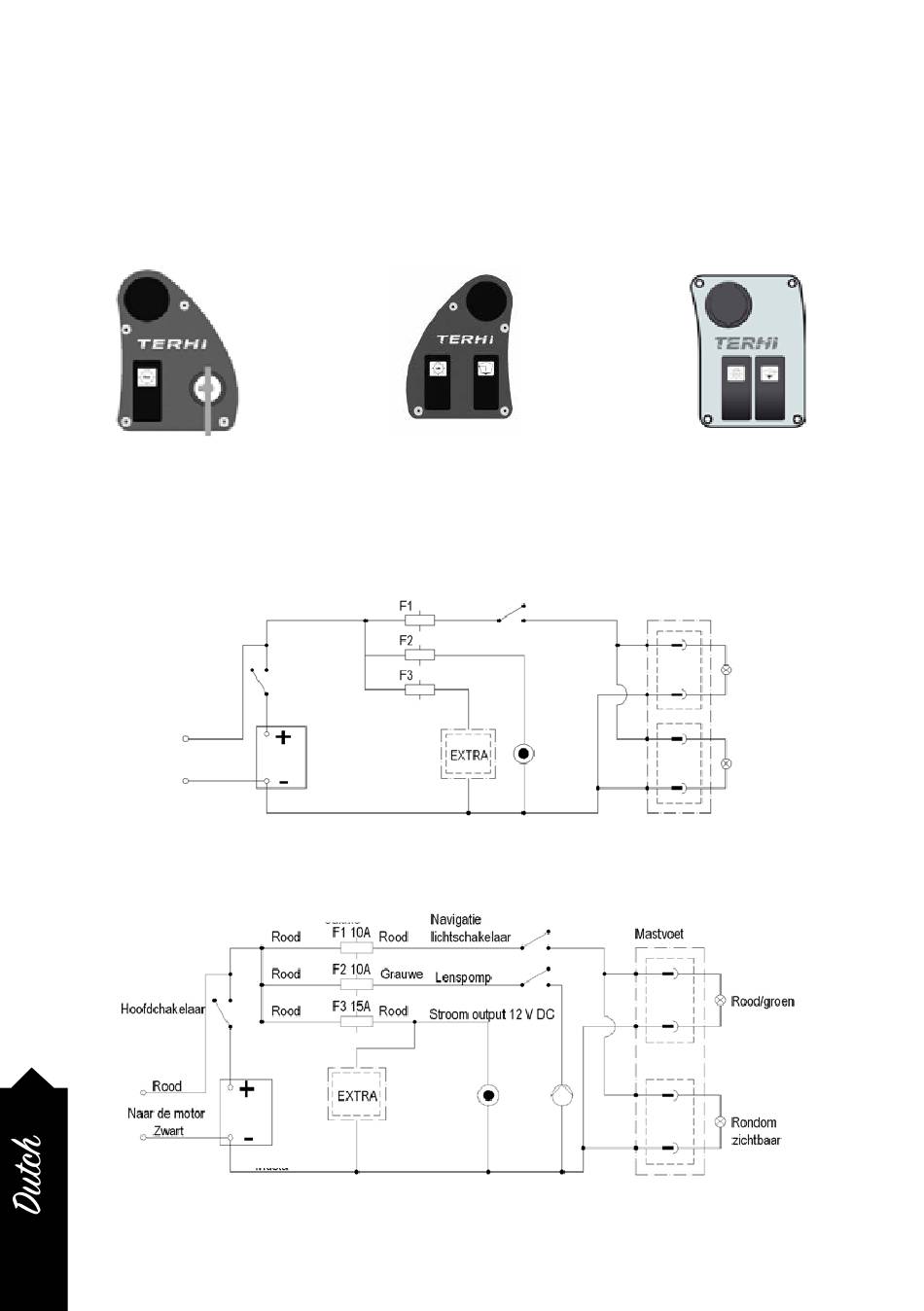

3.3 Schakelpaneel

Van de Terhi boten zijn de Terhi 4110, Terhi
Nordic 6020 C, Terhi 445 C en Terhi 475 model-
len standaard uitgerust met een schakelpaneel
(afbeeldingen 2, 3 en 4).
Afbeelding 2.
4110 schakelpaneel

3.4 Bedradingsschema's

Rood
Naar de motor
Zwart
Afbeelding 5. Terhi 4110 bedradingsschema
Zwart
Afbeelding 6. Terhi 475 en 445 bedradingsschema
Terhi - Gebruiksaanwijzing
Afbeelding 3. Terhi Nordic 6020 C
en 475 Open CC/FC schakelpaneel
Zekering 7.5A
Rood
Wit/rood
Hoofdscha-
kelaar
Zwart
Zekering
Navigatielichtscha-
kelaar
Stroom
output
12 V DC
8
Afbeelding 4. Terhi 445 en
475 Twin C schakelpaneel
Mastvoet
Rood/groen
Rondom zichtbaar
