4
Mise en place et installation
D

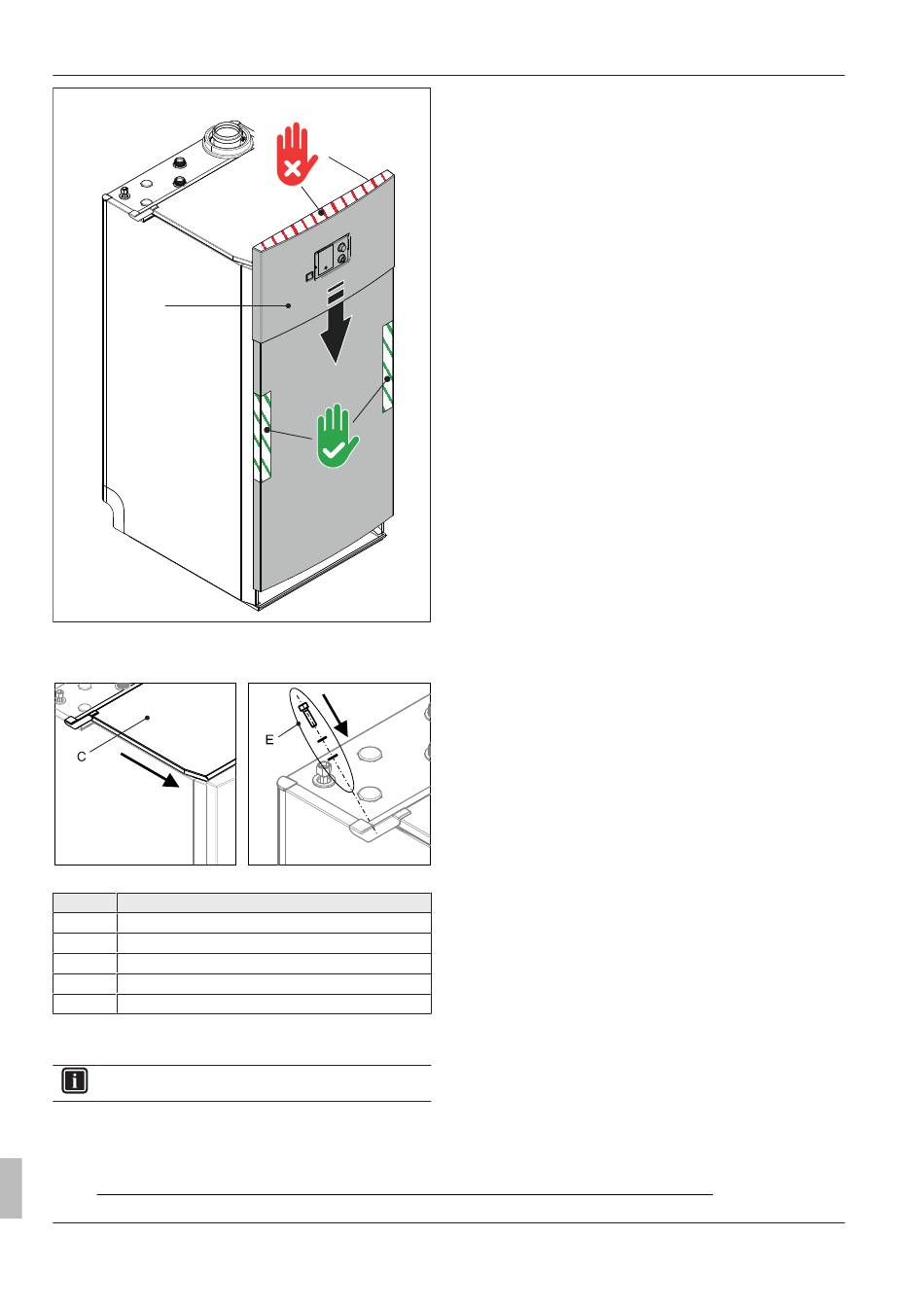

Fig. 4-25
Pose de l'habillage de la chaudière - Mise en place du
(6)
panneau avant
7
Amener le couvercle dans sa position finale et le visser.
Fig. 4-26
Serrer le vissage du couvercle
Pos.
Désignation
A
Habillage de la chaudière – panneau latéral
B
Habillage de la chaudière – panneau latéral
C
Habillage de la chaudière – couvercle
D
Habillage de la chaudière – panneau frontal
E
Vis
Tab. 4-13 Légende relative aux
Retrait de l'habillage de la chaudière
Pour retirer l'habillage de la chaudière, procéder dans
l'ordre inverse des opérations.
(6)
Légende, voir
Tab. 4-13
Notice d'installation et de service
32
Fig. 4-20
à
Fig. 4-26
Daikin/ROTEX A2 F
Chaudière à condensation à fioul A2 F
008.1546499_02 – 04/2018 – FR
