Quooker CUBE Manuel D'installation

Masquer les pouces Voir aussi pour CUBE:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Manuel d'installation du CUBE
Lisez ce manuel avant l'installation

Publicité

Table des Matières
loading

Manuels Connexes pour Quooker CUBE

Sommaire des Matières pour Quooker CUBE

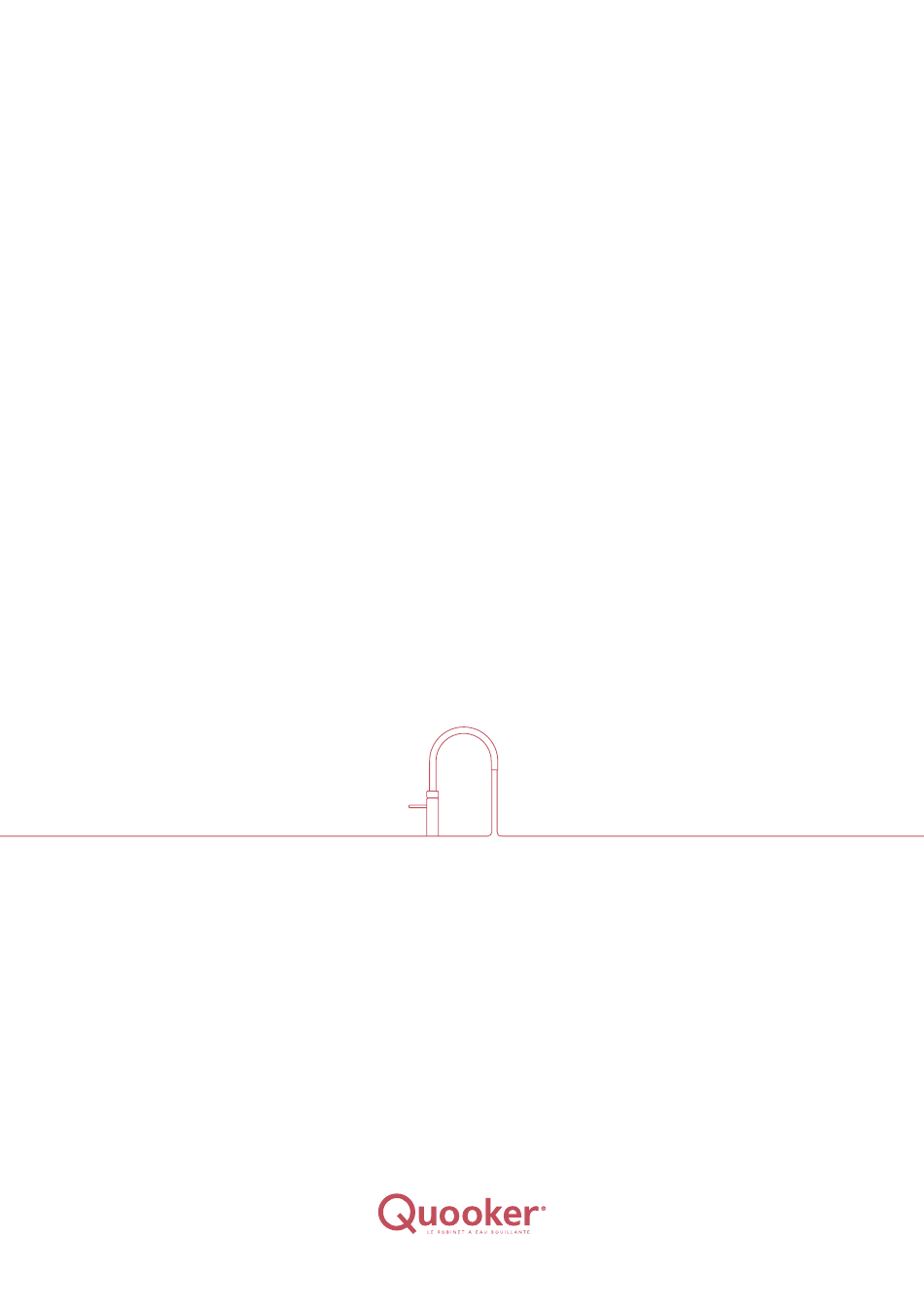

  • Page 1 Manuel d'installation du CUBE Lisez ce manuel avant l'installation...
  • Page 2 Après avoir fait couler l'eau gazeuse, le CUBE se recharge avec l'eau fraîche du robinet. Attention : afin de garantir une bonne qualité d'eau, l'eau dans le CUBE doit être complètement changée après 14 jours d'inactivité. La température et l'intensité de l'eau gazeuse ne se programment pas.
  • Page 3 Utilisateurs Le robinet Quooker s'utilise par les enfants de plus de huit ans et par des personnes ayant des capacités physiques, sensorielles ou intellectuelles réduites, à condition qu'ils soient accompagnés ou aient reçu des consignes sur une utilisation sécurisée de l'appareil. Informez les personnes qui ne se sont pas encore familiarisées avec le système Quooker d'une utilisation...

  • Page 4: Déclaration De Conformité

    Déclaration de conformité Nous, sousignés, Quooker Nederland b.v., Staalstraat 13, 2984 AJ Ridderkerk (Pays-Bas) déclarons que le produit Quooker CUBE est conforme aux dispositions de la ou des directives suivantes : - 2011/65/EU Restriction of Hazardous Substances (RoHS) - 2014/30/EU Electro Magnetic Compatibility (EMC)

  • Page 5: Spécifications Techniques

    Spécifications techniques Réservoir CUBE Tension 230 V Puissance 100 W Capacité en eau filtrée* 1,4 litres/minute Capacité en eau gazeuse* 2 litres/minute, 4 litres/heure Mode veille* 12 W Temps de refroidissement* 40 minutes (première fois 60 minutes) 43 cm (avec cylindre CO ₂ ) Hauteur 23,5 cm (29 cm avec cylindre CO ₂...

  • Page 6: Contenu Du Kit

    Contenu du kit 1. CUBE, câble d'alimentation et deux tuyaux d'eau blancs 2. Détendeur CO ₂ , tuyau CO ₂ transparent et cylindre CO ₂ 3. Raccord en T avec deux joints en fibre 4. Robinet d'arrêt avec deux filtres 5.

  • Page 7: Vue D'ensemble De L'installation

    L'aperçu ci-dessous représente un exemple d'une installation d'un réservoir Quooker PRO3 avec son robinet Flex et un CUBE. Le raccordement du CUBE est identique pour tous les réservoirs et robinets Quooker. Tous les aperçus d'installations sont disponibles dans la section...

  • Page 8: Conditions D'installation

    Lors de l'installation du CUBE, assurez-vous qu'il dispose d'assez d'espace et soit facile d'accès pour le service et l'entretien. Un espace minimum de 10 cm doit être réservé à l'arrière du CUBE pour l'évacuation de l'air chaud. La distance maximale entre le CUBE et le réservoir Quooker est de 90 cm.

  • Page 9: Raccorder À L'arrivée D'eau

    Fermez le robinet principal. Déconnectez le tuyau d'eau froide du robinet Quooker. Raccordez le robinet d'arrêt CUBE à la conduite d'eau froide avec un filtre. Raccordez la conduite d'eau froide du robinet mitigeur avec un Service www.quooker.com filtre (inclus dans le set d'installation du robinet).

  • Page 10: Raccorder Le Cube Au Réservoir

    • Le couvercle du réservoir Quooker dispose de deux entrées jack 3,5 mm identiques servant à raccorder le robinet Quooker et le CUBE. L'une de ces entrées est couverte d'un bouchon synthétique qui doit être enlevé. 1. Débrancher le tuyau d'eau bouillante Dévissez le tuyau d'eau bouillante du...
  • Page 11 4. Installer le cylindre CO ₂ Suspendez le cylindre CO ₂ à l'aide du détendeur CO ₂ au bord supérieur du CUBE. Celui-ci peut se fixer tant à l'avant que sur les côtés.
  • Page 12 Premier usage du CUBE • Le refroidissement total de l'eau dans le CUBE prend environ 40 minutes, dépendant de la température de l'eau du robinet et 60 minutes lors de la première mise en service. 1. Ouvrir l'eau Ouvrez le robinet principal et ouvrez la vanne d'arrêt du CUBE en tournant le...
  • Page 13 D'abord, seuls de l'air et du gaz sortiront du robinet. Gardez le robinet ouvert pendant environ 10 secondes. La pompe s'enclenche et le CUBE se remplit d'eau gazeuse. Ceci peut prendre jusqu'à 3 minutes. Lors de cette étape, la pompe peut faire beaucoup de bruit.

  • Page 14: Déconnecter Le Cube

    Déconnecter le CUBE • Dans le cas d'un service, le CUBE doit impérativement être vidé. • Le bouton ‘Q’ sur le couvercle est un interrupteur. 1. Éteindre Placez l'interrupteur COLD sur la position 0. Ne retirez pas le câble d'alimentation.
  • Page 15 5. Déconnecter le réservoir d'eau bouillante Eteignez le réservoir Quooker et enlevez le raccord en T du réservoir Quooker. 6. Raccorder Reconnectez le tuyau d'eau bouillante au réservoir Quooker et allumez-le par la suite en poussant le bouton ‘Q’ sur la face...
  • Page 16 Quooker Schweiz AG Kasernenstrasse 1 CH–8184 Bachenbülach 043 4112030 info@quooker.ch quooker.ch...
