Manuel d'installation COMBI+
Lisez ce manuel avant l'installation

Publicité

Table des Matières
loading

Sommaire des Matières pour Quooker COMBI+

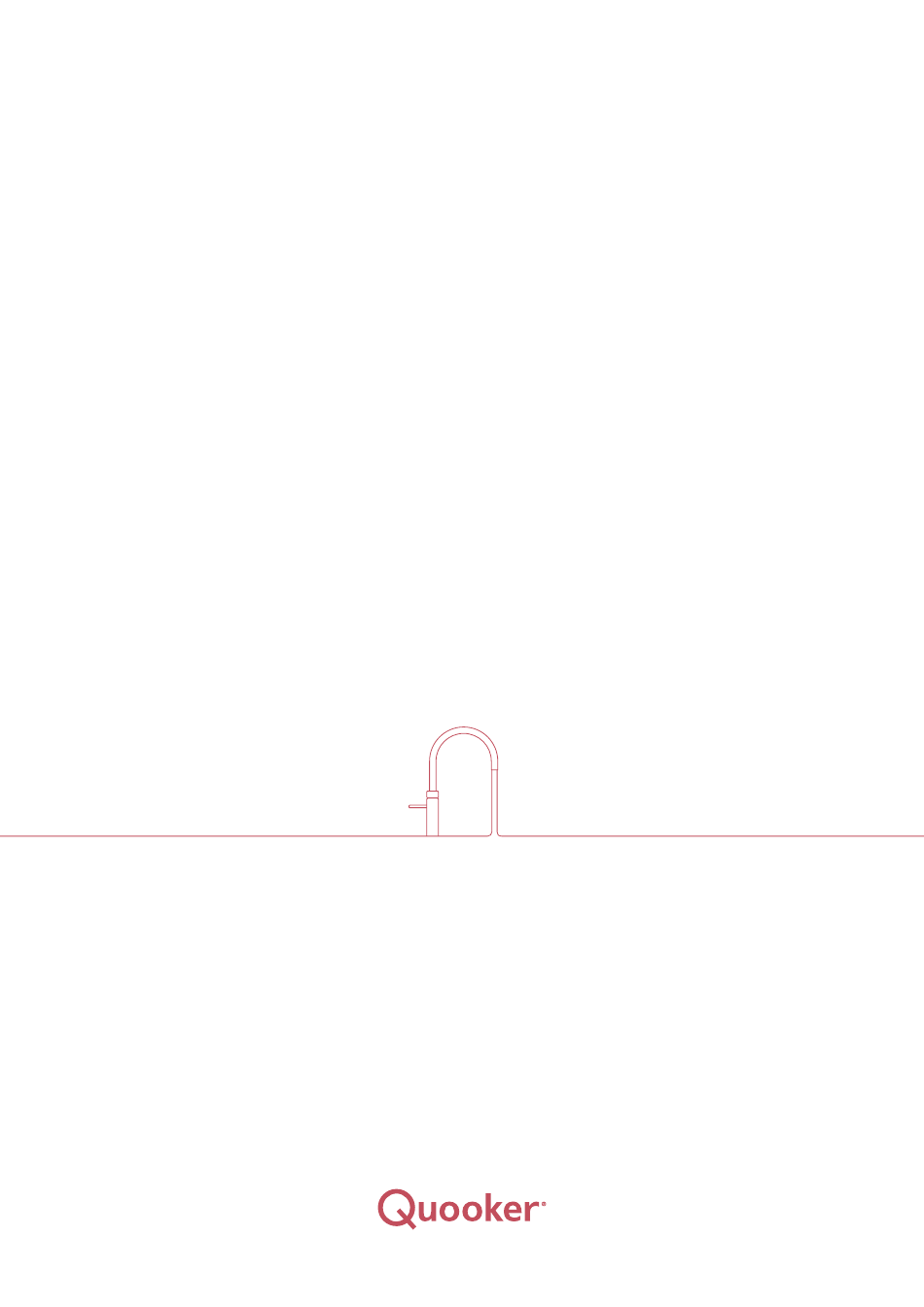

  • Page 1 Manuel d’installation COMBI+ Lisez ce manuel avant l’installation...
  • Page 2 L’eau qui se trouve encore dans votre conduite d’eau chaude et qui a refroidi à présent, est mélangée en premier lieu avec de l’eau bouillante provenant du Quooker. À mesure que l’eau devient plus chaude dans votre conduite d’eau chaude, la quantité d’eau bouillante ajoutée diminue.
  • Page 3 à nos conditions générales de vente. Utilisateurs Le robinet Quooker peut être utilisé par des enfants de plus de huit ans et par des personnes aux capacités physiques, sensorielles ou mentales limitées, à condition qu’ils soient accompagnés ou qu’ils aient reçu des instructions sur l’utilisation en toute sécurité...
  • Page 4: Déclaration De Conformité

    Déclaration de conformité Nous, sousignés, Quooker Nederland b.v., Staalstraat 13, 2984 AJ Ridderkerk (Pays-Bas) déclarons que la produit Quooker COMBI et COMBI+ est conforme aux dispositions de la ou des Directives suivantes : - 2006/95/EC Low Voltage Directive - 2004/108/EC Electromagnetic Compatibility Directive...
  • Page 5: Spécifications Techniques

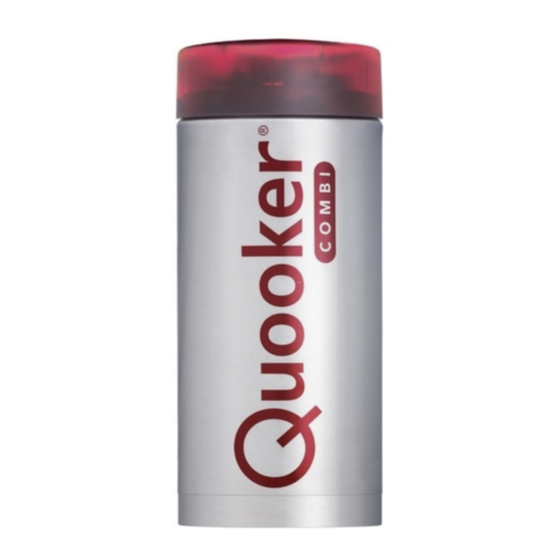

    Spécifications techniques Reservoir COMBI+ Tension 230 V / 10 A Puissance* 2200 W Capacité 7 litres Temps de réchauffement* 20 minutes Consommation d’énergie en mode de veille* 10 W Hauteur du réservoir 47 cm Diamètre du réservoir 20 cm Pression d’eau minimale 200 kPa (2 bar) Pression d’eau maximale 600 kPa (6 bar)
  • Page 6: Contenu Du Kit

    Contenu du kit 1. - Nordic single tap, rondelle(s) en fibre, rondelle de centrage, bague en acier, bague filetée en laiton et deux vis - ou robinet Fusion, rondelle(s) en fibre, bride en U, écrou de serrage et triangle en plastique, et deux tamis de tuyau - ou robinet Flex, tuyaux, rondelle(s) en fibre, bague en acier, bague filetée avec deux vis, raccord avec tuyau d’eau bouillante, triangle en plastique, deux tamis de tuyau et une clé...
  • Page 7 Y d’écoulement et ajutage 4. Groupe de sécurité du Quooker et détendeur ‘cold‘ 5. Valve mélangeuse, détendeur ‘warm’ et deux pièces connectives WARM Pour des raisons de sécurité...
  • Page 8: Vue D'ensemble De L'installation Du Nordic

    Vue d’ensemble de l’installation du Nordic Il est recommandé que vous installiez le Quooker suivant cet ordre : A. Percer le trou B1. Installer le Nordic single tap C. Raccorder à l’arrivée d’eau D. Raccorder au tuyau E. Raccorder le réservoir Attention ! Lors de l’installation, tenez compte du fait que le réservoir, le groupe de sécurité,...
  • Page 9: Vue D'ensemble De L'installation Du Fusion

    Vue d’ensemble de l’installation du Fusion Il est recommandé que vous installiez le Quooker suivant cet ordre : A. Percer le trou B2. Installer le robinet Fusion C. Raccorder à l’arrivée d’eau D. Raccorder au tuyau E. Raccorder le réservoir Attention ! Lors de l’installation, tenez compte du fait que le réservoir, le groupe de sécurité,...
  • Page 10: Vue D'ensemble De L'installation Du Flex

    Vue d’ensemble de l’installation du Flex Il est recommandé que vous installiez le Quooker suivant cet ordre : A. Percer le trou B3. Installer le robinet Flex C. Raccorder à l’arrivée d’eau D. Raccorder au tuyau E. Raccorder le réservoir Attention ! Lors de l’installation, tenez compte du fait que le réservoir, le groupe de sécurité,...
  • Page 11: Percer Le Trou

    Percer le trou • N.B. La dimension du trou pour le Nordic single tap est de 32 mm, 35 mm pour le robinet Fusion et le robinet Flex. • Le Nordic single tap doit être situé à un angle de l’évier/des éviers. •...
  • Page 12: Installer Le Nordic Single Tap

    Installer le Nordic single tap • N.B. Le tuyau d’eau bouillante a une longueur totale de 70 cm. • Lors du placement du réservoir, il convient de tenir compte du fait que le robinet d’eau bouillante doit pouvoir se soulever et s’abaisser librement. Le tuyau ne doit donc pas être tendu ! •...
  • Page 13: Installer Le Robinet Fusion

    Placez l’élément en fer à cheval autour des tuyaux. Serrez l’écrou sur la tige filetée. Tournez le robinet de sorte que le logo Quooker se trouve face à l’utilisateur. En position eau froide, la manette de commande est parallèle au bord du plan de travail.
  • Page 14: Installer Le Robinet Flex

    Installer le robinet Flex • Pendant l’installation du réservoir, faites en sorte que le raccord du robinet Flex puisse se soulever et s’abaisser librement. Lorsque le tuyau n’est pas entièrement étiré, il dépasse d’environ 40 cm en dessous du plan de travail. 1.
  • Page 15 5. Fixer le raccord Insérez le tuyau amovible dans le raccord rapide du raccord, jusqu’au déclic. La queue cannelée doit y entrer complètement. 6. Fixation du tuyau d’eau mitigée Insérez le tuyau d’eau mitigée dans le raccord rapide du raccord, jusqu’au déclic.
  • Page 16: Raccorder À L'arrivée D'eau

    Raccorder à l’arrivée d’eau • N.B. Le robinet Quooker fonctionne sous la pression de l’eau du réseau et il doit toujours être monté avec le groupe de sécurité (fourni). • Le Nordic single tap, le robinet Fusion ou le robinet Flex doit ensuite être raccordé selon les dispositions en vigueur au niveau local.
  • Page 17: Raccorder Aux Eaux Usées

    Raccorder aux eaux usées • Lors du réchauffement, le réservoir Quooker déverse de l’eau d’expansion par l’entonnoir du groupe de sécurité. • L’entonnoir peut être facilement raccordé à l’écoulement avec le tuyau d’écoulement livré. • Essayez de ménager la plus grande différence de hauteur possible entre l’entonnoir du groupe de sécurité...
  • Page 18: Raccorder Au Réservoir

    Raccorder au réservoir • Le réservoir du Quooker est muni d’un cordon d’alimentation avec une prise reliée à la terre. • Le Nordic single tap, le robinet Fusion et le robinet Flex sont muni d’une bague lumineuse. Celle-ci indique si l’élément chauffant est en chauffe ou non.
  • Page 19: Débrancher Le Réservoir

    Attention ! Au début, l’eau est très chaude. 3. Couper l’eau Fermez le bouton d’eau bouillante ou le robinet d’arrêt du groupe de sécurité. Contrôlez la pression du Quooker en ouvrant une nouvelle fois le robinet d’eau bouillante. L’eau ne devrait plus sortir. Allumé/éteint 4.
  • Page 20 Quooker Schweiz AG Steinackerstrasse 5 CH-8302 Kloten 043 4112030 info@quooker.ch quooker.ch...
