Sommaire des Matières pour Quooker PRO3

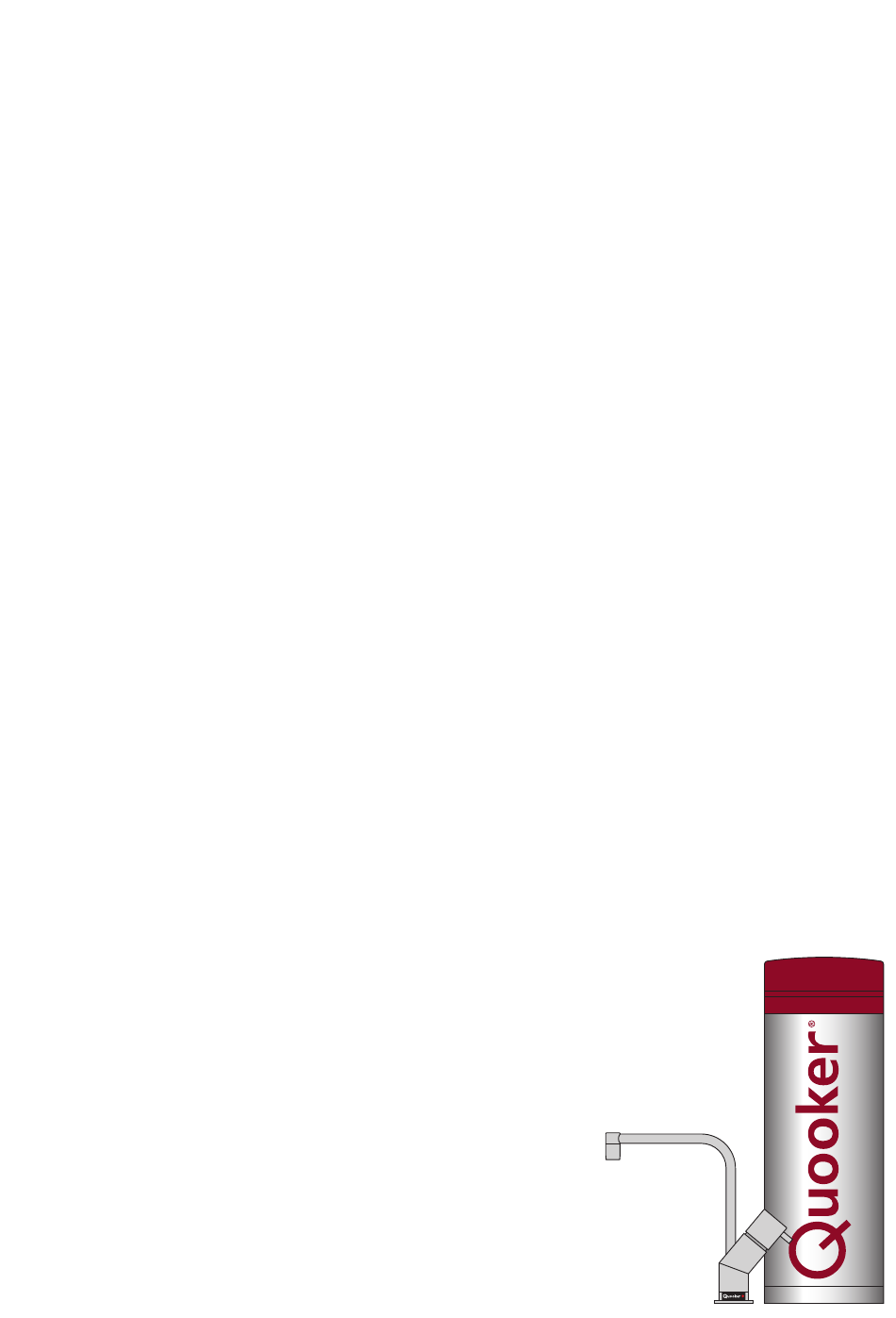

- Page 1 Manuel d'installation PRO3 Lisez ce manuel avant l'installation...
-
Page 2: Installation, Entretien Et Garantie

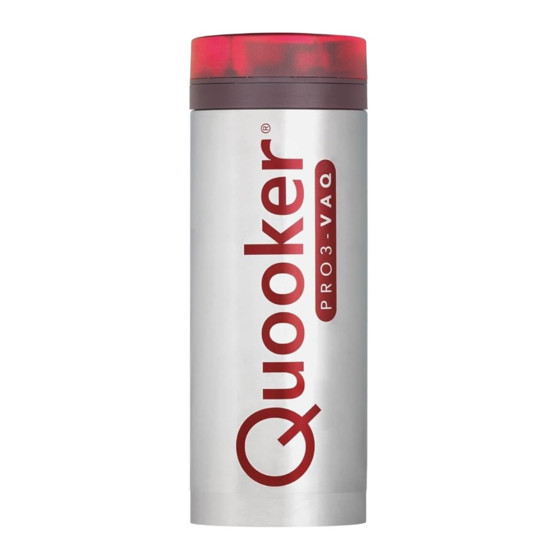

L'eau présente dans le réservoir est chauffée électriquement à 110ºC et conservée à cette température. Le Quooker PRO3 a une capacité de trois litres. Avant de quitter le réservoir Quooker, l'eau est purifiée par le filtre à eau HiTAC ®... -
Page 3: Utilisateurs
Utilisateurs Le robinet Quooker peut être utilisé par des enfants de plus de huit ans et par des personnes aux capacités physiques, sensorielles ou mentales limitées, à condition qu'ils soient accompagnés ou qu'ils aient reçu des instructions sur l'utilisation en toute sécurité du dispositif. Veuillez informer les individus qui ne connaissent pas encore le système Quooker sur l'utilisation en toute sécurité... -
Page 4: Déclaration De Conformité
Déclaration de conformité Nous, sousignés, Quooker Nederland b.v., Staalstraat 13, 2984 AJ Ridderkerk (Pays-Bas) déclarons que la produit Quooker PRO3-VAQ B est conforme aux dispositions de la ou des Directives suivantes: - 2006/95/EC Low Voltage Directive - 2004/108/EC Electromagnetic Compatibility Directive... -
Page 5: Spécifications Techniques
Spécifications techniques Type de réservoir PRO3 Tension / Ampèrage 230 V / 10 A Puissance* 1600 W Capacité 3 litres Temps de réchauffement d'un réservoir rempli d'eau froide* 10 min Consommation d'énergie en mode de veille* 10 W Hauteur du réservoir 44 cm Diamètre du réservoir... -
Page 6: Contenu Du Kit
Contenu du kit 1. Nordic single tap, rondelle de centrage, rondelle de joint, bague en acier, bague filetée à vis et deux vis ou robinet Fusion, élément de serrage en fer à cheval, écrou de serrage, triangle en plastique et deux tamis de tuyau ou robinet Flex, tuyaux, rondelle(s) en fibre, bague en acier, bague filetée avec deux vis, raccord avec tuyau d'eau bouillante, triangle en plastique, deux tamis de tuyau et une clé... - Page 7 2. Réservoir PRO3 3. Vanne d'arrivée Quooker avec rondelles en fibre 4. Robinet d'arrêt équerre avec filtre et rondelle en fibre - Enregistrement de la garantie et ‘Conseils avant utilisation’...
-
Page 8: Vue D'ensemble De L'installation Du Nordic
Vue d'ensemble de l'installation du Nordic Il est recommandé que vous installiez le Quooker suivant cet ordre: A. Percer le trou B1. Installer le Nordic single tap C. Raccorder à l'arrivée d'eau D. Raccorder le réservoir ATTENTION ! Lors de l'installation, tenez compte du fait que le réservoir, la vanne d'arrivée et la prise de courant doivent toujours être bien accessibles à... -
Page 9: Vue D'ensemble De L'installation Du Fusion
Vue d'ensemble de l'installation du Fusion Il est recommandé que vous installiez le Quooker suivant cet ordre: A. Percer le trou B2. Installer le robinet Fusion C. Raccorder à l'arrivée d'eau D. Raccorder le réservoir ATTENTION ! Lors de l'installation, tenez compte du fait que le réservoir, la vanne d'arrivée et la prise de courant doivent toujours être bien accessibles à... -
Page 10: Vue D'ensemble De L'installation Du Flex
Vue d'ensemble de l'installation du Flex Il est recommandé que vous installiez le Quooker suivant cet ordre: A. Percer le trou B3. Installer le robinet Fusion C. Raccorder à l'arrivée d'eau D. Raccorder le réservoir ATTENTION ! Lors de l'installation, tenez compte du fait que le réservoir, la vanne d'arrivée et la prise de courant doivent toujours être bien accessibles à... -
Page 11: Percer Le Trou
Percer le trou • N.B. La dimension du trou pour le Nordic single tap est de 32 mm, 35 mm pour le robinet Fusion et le robinet Flex. • Le Nordic single tap doit être situé à un angle de l'évier / des éviers. •... -
Page 12: Installer Le Nordic Single Tap
Installer le Nordic single tap • N.B. Le tuyau d'eau bouillante a une longueur totale de 70 cm. • Lors du placement du réservoir, il convient de tenir compte du fait que le Nordic single tap doit pouvoir se soulever et s'abaisser librement. Le tuyau ne doit donc pas être tendu ! •... -
Page 13: Installer Le Robinet Fusion
Placez l'élément en fer à cheval autour des tuyaux. Serrez l'écrou de serrage sur la tige filetée. Tournez le robinet de sorte que le logo Quooker se trouve face à l'utilisateur. En position eau froide, la manette de commande est parallèle au bord d'évier. -
Page 14: Installer Le Robinet Flex
Installer le robinet Flex • Pendant l'installation du réservoir, faites en sorte que le raccord du robinet Flex puisse se soulever et s'abaisser librement. Lorsque le tuyau n'est pas entièrement étiré, il dépasse d'environ 40 cm en dessous du plan de travail. 1 Fixation des tuyaux Fixez le tuyau d'eau chaude, d'eau... -
Page 15: Fixation Du Tuyau D'eau Mitigée
5 Fixer le raccord Insérez le tuyau amovible dans le raccord rapide du raccord, jusqu'au déclic. La queue cannelée doit y entrer complètement. 6 Fixation du tuyau d'eau mitigée Insérez le tuyau d'eau mitigée dans le raccord rapide du raccord, jusqu'au déclic. -
Page 16: Raccorder À L'arrivée D'eau
Raccorder à l'arrivée d'eau • N.B. Le Quooker fonctionne sous la pression du tuyau d'écoulement et doit toujours être monté avec la vanne d'arrivée livré. • Le Nordic single tap ou le robinet Fusion doit être monté conformément aux prescriptions en vigueur dans la région. -
Page 17: Raccorder Le Réservoir
Raccorder le réservoir • Le réservoir Quooker est doté d'un cordon d'alimentation avec fiche reliée à la terre. • Lorsque le cordon d'alimentation est endommagé, celui-ci doit être remplacé par le fabricant, son revendeur ou une personne qualifiée, afin d'éviter tout danger. -
Page 18: Débrancher Le Réservoir
Ouvrez le bouton d'eau bouillante et refermez-le dès que l'eau devient froide. 3 Couper l'eau Fermez le robinet d’arrêt équerre d'eau froide. Vérifiez que le Quooker Allumé/éteint n'est plus sous pression en ouvrant à nouveau bouton d'eau bouillante. 4 Débrancher Retirez le cordon de LED du couvercle, détachez les raccords de tuyaux et... - Page 19 Q U O O K E R B E L G I U M B V B A Ambachtsstraat 15 2390 Westmalle (BE) Tél +32 (0)36 465400 Fax +32 (0)36 465900 E-mail info@quooker.be Internet quooker.be...
